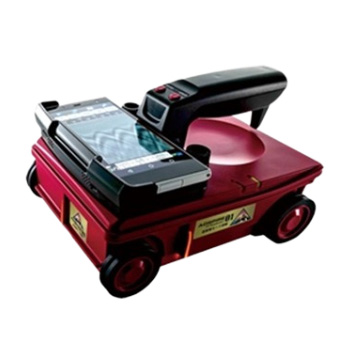

鉄筋探査機 ADSPIRE01 レンタル
鉄筋探査機 ADSPIRE01は、ハンディータイプの電磁波レーダーでは唯一、国土交通省の「点検支援技術性能カタログ」に掲載された鉄筋探査機です。
| 機材名称 | 鉄筋探査機 |
|---|---|
| 型番 | ADSPIRE01 |
| メーカー | 計測技術サービス |
| 機材名称 | 鉄筋探査機 |
|---|---|
| 型番 | ADSPIRE01 |
| メーカー | 計測技術サービス |
今すぐ機材が使いたい! 今すぐ価格が知りたい!
鉄筋探査機 ADSPIRE01のレンタル事例
- 新築工事の配筋の鉄筋の位置確認による正確な施工・品質管理・コンクリート内の異物検出。
- リフォーム工事の壁内や床下の鉄筋位置確認・改修工事における構造診断。
- 補修工事のコンクリートの劣化状況調査・補強工事における鉄筋配置の確認。
- 橋梁の主桁や橋脚のコンクリート内部の調査・鉄筋の腐食状況の診断。
- トンネルの覆工コンクリートのひび割れや空洞の検出・鉄筋の損傷状況の診断。
- 建物のRC造建物の老朽化診断・耐震補強工事における構造評価。
鉄筋探査機 ADSPIRE01【計測技術サービス】の特徴
- ・世界初！3WAY modeであらゆる環境に対応
- ・世界最小・最軽量のコンパクトボディ
- ・世界初！ディスプレイにスマートフォン採用
- ・時間分解能が向上し、さらに鮮明な波形へと進化
鉄筋探査機 ADSPIRE01【計測技術サービス】の仕様
| 方式 | 電磁波レーダー方式 | |
|---|---|---|
| 周波数帯域 | 700MHz~3500MHz(中心周波数：2100MHz) | |
| 探査対象物 | 鉄筋・埋設管(鉄管、塩ビ管、CD管等)・空洞、ジャンカ等 | |
| 深度レンジ | 0~684mm ※比誘電率が6.2の時(コンクリートの材齢が数年経過した一般的な状態) |
|
| 測定深さ分解能 | 浅モード・標準モード | 約1mm |
| 深モード | 約2mm | |
| 水平分解能 | 深度75mm未満にある探査対象物：75mm以上 深度75mm以上にある探査対象物：深度以上の間隔 ※標準コンクリートで実測値(深度：鉄筋のあき=1：0.2以上) 深度75mm時、鉄筋のあき15mmの鉄筋を判別可能 深度175mm時、鉄筋のあき40mmの鉄筋を判別可能 |
|
| 水平方向距離分解能 | 2.5mm | |
| 走査距離測定性能 | 装置の最小読取数値 | 2.5mm以下 |
| 走査距離の測定精度 | 移動距離500mmの範囲で±2.5mm、かつ500mmを超える場合は移動距離に対しての誤差は±0.5% | |
| かぶり厚さの測定精度 | かぶり厚さが10~200mmの範囲で誤差が±5mm、又は電磁波伝搬時間誤差が±0.1ns、200mmを超える場合は±10mm | |
| 表示モード | Bモード(垂直断面図)、BAモード(垂直断面図、反射波形表示)、Cモード(3Dデータの平面画像) | |
| データ保存機能 | スマートフォン、タブレットPCの本体内蔵メモリにデータ保存 メモリ容量2GByte使用時に約150本のデータを保存可能(20mの探査データをバイナリ形式で保存時) |
|
| 使用温度範囲 | 0~50℃(スマートフォンを除く) | |
| 電源 | 専用バッテリー | |
| 連続使用時間 | 7時間以上(バッテリー満充電時、推奨スマートフォンの場合) | |
| ハンドル装着時 | 149(W)×207(D)×134.5(H)mm(車輪を含む) | |
| ハンドル脱着時 | 149(W)×207(D)×74.5(H)mm(車輪を含む) | |
| 質量 | 980g(バッテリー、ハンドル部を含む。スマートフォンを除く) | |
| 鉄筋探査機 ADSPIRE01のカタログ | |
| 鉄筋探査機 ADSPIRE01の取説 | |
.
