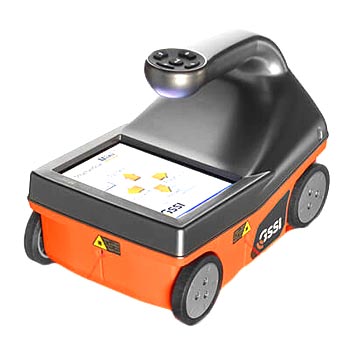

ストラクチャスキャン SIR-EZ LT レンタル
ストラクチャスキャン SIR-EZ LTは、は鉄筋コンクリート構造物内の鉄筋・配管・空洞等の位置と深さを正確に探査可能な一体型電磁波レーダ方式の内部探査機器（鉄筋探査機）です。小型・軽量になってもGSSI社最大の特長である多重反射波抑制（偽像）や水平分解能（ピッチ）は、妥協のない高性能を達成しています。操作・判定もとても簡単で、どなたでもプロの探査結果が得られます。(NETIS登録商品：KT-120010-VE)
| 機材名称 | ストラクチャスキャン |
|---|---|
| 型番 | SIR-EZ LT |
| メーカー | キーテック |
※クリックするとお気に入り登録できます。→
| 機材名称 | ストラクチャスキャン |
|---|---|
| 型番 | SIR-EZ LT |
| メーカー | キーテック |
今すぐ機材が使いたい! 今すぐ価格が知りたい!
※クリックするとお気に入り登録できます。→
【NETIS登録 No.KT-120010-VE】
ストラクチャスキャン SIR-EZ LTのレンタル事例
- 鉄筋コンクリート構造物内の鉄筋・配管・空洞等の位置と深さを正確に探査。
ストラクチャスキャン SIR-EZ LT【キーテック】の特徴
- ・コンパクト一体型の送受信ユニットの新規開発
コンパクトでノイズの影響の少ないワンボックス型のキャビネット送受信ユニットを新規開発。優れたシールド効果で送受信回路からのインターフェアレンス（妨害波）をシャットアウト。 - ・高性能アンテナフィルタ回路の新規設計
アンテナ特性に起因する独自ノウハウ「抵抗体の設計」を保有し、世界で初めて地中レーダを実用化したGSSI社。地中レーダ世界シェアNo.1の実績をもとに、多重反射波（偽像）の少ない高性能アンテナフィルタ回路を設計。 - ・山形波形を●表示に自動変換する処理機能を標準装備
ストラクチャスキャンSIR-3000のオプションソフト「RADAN」に採用され、実績のある山形波形自動認識変換機能（鉄筋を●表示）を標準装備。初めて探査される方でも簡単に正確な判定が可能。 - ・自動深度補正機能（ADC）
再生時、自動で正確な かぶり厚 を算出し含水率の影響が無い優れた精度で深度を補正します。（自動比誘電率測定） - ・自動感度調整機能（AGC）
オートゲイン機能
測定中や再生時に自動で感度調整が一瞬に行え、理想的な探査画像が得られます。 - ・密集配筋や配管も探査可能
高密度モード
測定中や再生時に自動で感度調整が一瞬に行え、理想的
1600MHzパルスを採用し、探査距離1cm当たり4scan（測定）の高密度探査が可能。
例 ： 配筋深度10cmの場合、水平分解能（ピッチ）3cm程度でも判定可能。 - ・先進の防塵・防滴キャビネットを採用（IP64規格）
過酷な使用に耐え得るキャビネットを新たに開発。粉塵や雨天等の環境の悪い現場でも安心して使用可能。 - ・屋内外でも鮮明
画面の照度を設定出来る4段階のブライトコントロールを装備(OFF、25％、50％、75％、100％) - ・探査線が更に正確に
4輪が連動して駆動する為、探査時の車輪スリップ、空回り等が減少し正確な位置が判定可能 更に探査中の結果を後進(バック)することで直線に連動したマーカーが表示される為、正確に鉄筋等の位置をマーキング可能 - ・探査位置がより明確に
常にレーザー光による電波反射位置が表示される為、探査目標の位置が正確に把握可能
ストラクチャスキャン SIR-EZ LT【キーテック】の仕様
| 製品名 | ストラクチャスキャン |
|---|---|
| 型式 | SIR-EZ（サー・イージー） |
| 測定方式 | 電磁波レーダ方式 |
| 測定対象物 | 鉄筋、塩ビ管、電線管、空洞等 |
| 測定深度 | 4から450mm（高深度ソフトインストール時） |
| 水平方向輻射間隔 | ノーマル測定 2.5mm 高密度測定 1.25mm |
| ピッチ | カブリ：ピッチ＝1：0.3（例：深度100mmでピッチ間隔30mmが目視確認可能） |
| 測定距離（一回の走査） | 20m |
| データ保存量 | SDカード2GB（4,800m）8GBまで対応 EZ本体内蔵メモリ 約2,800m |
| 主な機能 | 自動ゲイン機能、自動深度補正機能、 オートターゲット、表示配色変更、 スクロール機能 |
| 最大走査速度 | 約40cm/s 速度アラーム付き |
| 画面表示配色 | 白黒 3パターン カラー 2パターン |
| 電源 | バッテリー駆動 |
| 連続使用時間 | 3時間（但し、LED低照度） |
| 外部接続 | PC（専用ソフト必要／USB接続） |
| 記録メディア | SDメモリカード |
| 外形寸法 | 約154（W）×175（H）×232（L）mm |
| 重量 | 約1.5kg（バッテリー装着時） |
| PC用報告書ソフト | レポートエディタ プロ / Report Editor Pro（報告書作成支援ソフト・オプション） |
| 備考 | アンテナ・制御PC・表示部一体型レーダ |
| ストラクチャスキャン SIR-EZ LTのカタログ | |
| ストラクチャスキャン SIR-EZ LTの取説 | |
.
