鉄筋探査機レンタル一覧 (比較表/特徴)
鉄筋探査機は、コンクリート構造物の鉄筋や電気配線管、ガス管、水道管などを探査する測定器です。電磁波レーダ方式、電磁誘導方式により非破壊で探査します。コンクリートアンカー工事、コア抜き工事、電気設備工事、空調設備工事、ガス工事、水道工事、ブロック塀、コンクリート建造物改修工事、コンクリート建造物調査診断、コンクリート橋梁完成検査などで利用されます。
鉄筋探査機のレンタルなら、多種多様にレンタル機材が揃う株式会社メジャーへ。全国対応および当日発送可能、最短では翌日から手軽に機材をご利用できます。機材のお問い合わせ、機材の使い方、価格、メーカーなど何でもご相談ください。また、お客様の機器のメンテナンス点検・校正サービスも行っております。
※鉄筋探査機のレンタル機材は29機種ございます。
その他 鉄筋探査機 シュミットハンマーの関連商品はこちら |
鉄筋検査器 >> |
コンクリートハンマー >> |
ロックハンマー >> |
テストアンビル >> |
コンクリート柱の内部の鉄筋破断を非破壊で検査・診断する測定器です。 |
非破壊でコンクリートの圧縮強度を測る測定器です。コンクリートの圧縮強度推定、表面の劣化度合いの検知、表面近傍の剥離などが行えます。 |
岩盤の係数を測る測定器です。ダム、トンネル、水圧管路、発電所などの、土木構造物の岩盤の変形係数および静弾性係数求めるのに利用します。 |
シュミットハンマーが正常に作動し正確な試験値を示すための精度を定期的に測る検定器です。シュミットハンマーの反発値(R値)の精度をあげます。 |
鉄筋探査機の特徴
(詳細な情報は「機材の詳しい情報」ボタンを押下してご覧ください。)
No.1
|
鉄筋探査機 ADSPIRE01の特長 |
- 世界初!3WAY modeであらゆる環境に対応
- 世界最小・最軽量のコンパクトボディ
- 世界初!ディスプレイにスマートフォン採用
- 時間分解能が向上し、さらに鮮明な波形へと進化
|
鉄筋探査機 ADSPIRE01の測定項目 | 鉄筋探査 | メーカー:計測技術サービス |
鉄筋探査機 ADSPIRE01の測定項目 | 鉄筋探査 |
メーカー | 計測技術サービス ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.2
|
ウォールスキャナー D-TECT200JPSの特長 |
- 材料によって選べる7つの探知モード 金属、非金属、プラスチックパイプ、木材、活電線、空洞等を探知可能
- 見やすいカラーディスプレイ 探知物を材質で色分けして表示 探知物までの深さを数値で表示 対象物間の距離を表示
- より壁際近くまで探知可能域が拡大、スポットビュー採用 オブジェクトビュー、2Dシグナルビュー、スポットビュー、シグナルビュー、4つのビューモードを選択可能
- 便利なデータ転送機能(探知画像データの保存・転送) スクリーンショット機能とUSBケーブルtype C接続を介した転送で、迅速にPCへ探知画面を保存
|
ウォールスキャナー D-TECT200JPSの測定項目 | 鉄筋探査 | メーカー:ボッシュ |
ウォールスキャナー D-TECT200JPSの測定項目 | 鉄筋探査 |
メーカー | ボッシュ ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.3
|
鉄筋探査器(ストラクチャスキャン) SIR-EZ XTの特長 |
- コンクリート内部探査深度:約60cm
- 比誘電率設定範囲:2~20 ※従来品:4~12
- 荒井路面も測定が簡単:車高8mm(アンテナ底面と測定面)
- 頑丈でコンパクトなデザイン
- SIR-EZシリーズ最高周波の2,700MHz(高解像度)アンテナを装備
- 6.5インチ高解像度スクリーン(画像表示幅が従来よりも1.5倍に)
- 操作ボタンのシンプル設計とタッチパネル採用により操作性が向上
- 自動深度補正機能(簡単深度補正機能)
- ボタン1つで自動感度(ゲイン)補正機能
- フォーカス機能
|
鉄筋探査器(ストラクチャスキャン) SIR-EZ XTの測定項目 | 鉄筋探査 | メーカー:キーテック |
鉄筋探査器(ストラクチャスキャン) SIR-EZ XTの測定項目 | 鉄筋探査 |
メーカー | キーテック ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.4
|
ウォールスキャナー PS85の特長 |
・最大探査深さ(精度保証内): 85 mm
・位置確認精度: 5 to 10 mm (+/-) mm
・検査対象物の最少間隔: 40 mm
・軽量で大きなハンドルがついているため、工具をしっかりと持つことが可能
・建設現場の過酷な条件耐えうる耐衝撃性と耐塵性 |
ウォールスキャナー PS85の測定項目 | 鉄筋探査 | メーカー:ヒルティ |
ウォールスキャナー PS85の測定項目 | 鉄筋探査 |
メーカー | ヒルティ ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.5
|
ハンディサーチ(3D可視化ソフト付) NJJ200Kの特長 |
3WAY mode
最小・最軽量のコンパクトボディ
ディスプレイにスマートフォン採用 |
ハンディサーチ(3D可視化ソフト付) NJJ200Kの測定項目 | ●コンクリートアンカー工事 ●コア抜工事 ●電機設備工事 ●空調設備工事 ●ガス工事分野 ●水道工事 ●コンクリート構造物改修工事 ●コンクリート建造物調査診断●コンクリート橋梁完成検査工事 など | メーカー:日本無線 |
ハンディサーチ(3D可視化ソフト付) NJJ200Kの測定項目 | ●コンクリートアンカー工事 ●コア抜工事 ●電機設備工事 ●空調設備工事 ●ガス工事分野 ●水道工事 ●コンクリート構造物改修工事 ●コンクリート建造物調査診断●コンクリート橋梁完成検査工事 など |
メーカー | 日本無線 ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.6
|
高性能レーダー鉄筋探査システム Conquest100の特長 |
ラインスキャン可能!最大50mまでの測定が可能!
グリッドスキャン機能 誰でも簡単に配筋状態などを2D表示可能!
パワーケーブル探知機能
PC銅線、空洞、PVC管なども探知可能!
探査能力は50cm以上
画面は大きく見やすいタッチスクリーン |
高性能レーダー鉄筋探査システム Conquest100の測定項目 | 鉄筋探査 | メーカー:エフティエス |
高性能レーダー鉄筋探査システム Conquest100の測定項目 | 鉄筋探査 |
メーカー | エフティエス ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.7
|
ストラクチャスキャン SIR-EZ LTの特長 |
【NETIS登録 No.KT-120010-VE】
ストラクチャスキャン SIR-EZ LTは、は鉄筋コンクリート構造物内の鉄筋・配管・空洞等の位置と深さを正確に探査可能な一体型電磁波レーダ方式の内部探査機器(鉄筋探査機)です。 |
ストラクチャスキャン SIR-EZ LTの測定項目 | 鉄筋コンクリート構造物内の鉄筋・配管・空洞等の位置と深さ | メーカー:キーテック |
ストラクチャスキャン SIR-EZ LTの測定項目 | 鉄筋コンクリート構造物内の鉄筋・配管・空洞等の位置と深さ |
メーカー | キーテック ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.8
|
ハンディサーチ NJJ-105の特長 |
【NETIS登録 No.KT-150040-A】
・水平方向探査の高分解能化
・水平方向探査の高密度化
・ケーブルレスで印刷可能
・コンパクト・軽量化
・金属から非金属まで探査
・データの保存・再生 |
ハンディサーチ NJJ-105の測定項目 | ● コンクリートアンカー工事 ● コア抜き工事
● コンクリート建造物改修工事 ● 空調設備工事
● ガス工事 ● コンクリート建造物調査診断
● 電機設備工事 ● 水道工事
●コンクリート橋梁完成検査 など | メーカー:日本無線 |
ハンディサーチ NJJ-105の測定項目 | ● コンクリートアンカー工事 ● コア抜き工事
● コンクリート建造物改修工事 ● 空調設備工事
● ガス工事 ● コンクリート建造物調査診断
● 電機設備工事 ● 水道工事
●コンクリート橋梁完成検査 など |
メーカー | 日本無線 ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.9
|
ハンディサーチ RCレーダ NJJ-95Bの特長 |
高深度「ハンディサーチ」デビュー。 近年コンクリート建造物に対して品質確保検査の要望が高まっています。また、コンクリート建造物の修繕や改築、保守工事において、鉄筋・電気配線管・ガス管・水道管の切断事故が問題になっています。 「ハンディサーチ」はこのような検査や事故防止のためにコンクリート内部を非破壊で高深度に探査できる装置として開発されました。 |
ハンディサーチ RCレーダ NJJ-95Bの測定項目 | ●コンクリートアンカー工事 ●コア抜き工事 ●電気設備工事
●空調設備工事 ●ガス工事 ●水道工事 ●コンクリート建造物改修工事
●コンクリート建造物調査診断 ●コンクリート橋梁完成検査 など | メーカー:日本無線 |
ハンディサーチ RCレーダ NJJ-95Bの測定項目 | ●コンクリートアンカー工事 ●コア抜き工事 ●電気設備工事
●空調設備工事 ●ガス工事 ●水道工事 ●コンクリート建造物改修工事
●コンクリート建造物調査診断 ●コンクリート橋梁完成検査 など |
メーカー | 日本無線 ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.10
|
RCレーダ ハンディサーチ NJJ95Aの特長 |
コンパクト・軽量化
本体表示部とアンテナ部が一体化しているので、コンパクト。さらに約1.1kgと軽量のため片手で容易に操作できます。
金属から非金属まで探査可能なRCレーダ ハンディサーチ
レーダ方式により鉄筋などの金属物のほかに、塩ビ管、空洞などの非金属物も探査できます。(空洞の探査は位置や大きさにより左右されます。)
リアルタイム表面波処理
表面波除去処理をリアルタイムに行えますので、スピーディに測定できます。固定表面波に加え、測定中のデータによる表面波設定が可能で、簡易操作と高精度測定を兼ね備えます。
多点のカーソル位置読み取り・記録可能
測定後、XYカーソルにより、鉄筋等の位置、深さの読み取り・記録ができます。(最大7点) |
RCレーダ ハンディサーチ NJJ95Aの測定項目 | 鉄筋探査・鉄筋位置
かぶり厚さ測定・かぶり厚さ計測
純かぶり測定・純かぶり計測 | メーカー:日本無線 |
RCレーダ ハンディサーチ NJJ95Aの測定項目 | 鉄筋探査・鉄筋位置
かぶり厚さ測定・かぶり厚さ計測
純かぶり測定・純かぶり計測 |
メーカー | 日本無線 ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.11
|
RCレポートメーカの特長 |
報告書の原本を紙で保存する必要がなくなりました
Bモード画像の貼付や、知りたい位置(マーカーの位置)の誘電率補正後の数値が得られます。測定データをビットマップ形式またはJPEG方式で保存できます。マーカの水平位置や深さも表計算ソフトで読み込みできるCSV形式で保存できます。
画面のスクロールや画像処理が素早くできるので解析作業が効率よくできます。パソコンでハンディーサーチと同じ画像処理ができます。
マーカは、ほぼ無制限に追加できます。 |
RCレポートメーカの測定項目 | --- | メーカー:日本無線 |
RCレポートメーカの測定項目 | --- |
メーカー | 日本無線 ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.12
|
三次元可視化ソフト Radar 3D Lightの特長 |
によるわかりやすい深度表示
複雑配管の状態把握が容易
PC/モバイル機器による現場のデータ収集が可能 |
三次元可視化ソフト Radar 3D Lightの測定項目 | --- | メーカー:日本無線 |
三次元可視化ソフト Radar 3D Lightの測定項目 | --- |
メーカー | 日本無線 ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.13
|
鉄筋探査システム フェロスキャン PS-200の特長 |
・非破壊による鉄筋探査システム(電磁誘導方式)です。
・国土交通省「非破壊試験」によるコンクリート構造物中の配筋状態及びかぶり測定要領(案)」適合機種です。
・完全漢字表記対応となるPCソフトウェアには日本語ヘルプファイルが付属します。 |
鉄筋探査システム フェロスキャン PS-200の測定項目 | ●コンクリート中の鉄筋かぶり厚を確認できます。
→施工管理におけるかぶり厚の確認に。
●コンクリート中の鉄筋配筋状態を把握できます。
→構造安全上確認や補修計画の立案に必要な鉄筋の配筋状況確認に。
●コンクリートへの穴あけ施工時に鉄筋干渉を避けられます。
→コア抜き、アンカー施工のための鉄筋位置把握に。 | メーカー:ヒルティ |
鉄筋探査システム フェロスキャン PS-200の測定項目 | ●コンクリート中の鉄筋かぶり厚を確認できます。
→施工管理におけるかぶり厚の確認に。
●コンクリート中の鉄筋配筋状態を把握できます。
→構造安全上確認や補修計画の立案に必要な鉄筋の配筋状況確認に。
●コンクリートへの穴あけ施工時に鉄筋干渉を避けられます。
→コア抜き、アンカー施工のための鉄筋位置把握に。 |
メーカー | ヒルティ ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.14
モデル S
モデル スキャンログ
|
プロフォメーター5+(モデル S/モデル スキャンログ)の特長 |
・鉄筋位置の探査と鉄筋の向き(方向)の確認。
・コンクリートかぶり深さの測定。
・鉄筋径の推定。
・バックライト付き表示装置。
・データ転送、編集をするPCソフトウェアProVista付。
・表示単位はメートルもしくはインチ表示。
・パルス誘導法(電磁誘導法)を採用。 |
プロフォメーター5+(モデル S/モデル スキャンログ)の測定項目 | ・かぶり厚さ(モデルS/モデル スキャンログ)
・鉄筋径(モデルS/モデル スキャンログ)
・配筋状態(モデル スキャンログ) | メーカー:富士物産 |
プロフォメーター5+(モデル S/モデル スキャンログ)の測定項目 | ・かぶり厚さ(モデルS/モデル スキャンログ)
・鉄筋径(モデルS/モデル スキャンログ)
・配筋状態(モデル スキャンログ) |
メーカー | 富士物産 ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.15
モデル S
モデル スキャンログ
|
鉄筋探査機 プロフォメーター 5(モデルS/モデルスキャンログ)の特長 |
かぶり厚さの測定データの記憶と評価をすることができる鉄筋探査機です。
ユニバーサルプローブが鉄筋の真上を通過後、かぶり厚さ(純かぶり)が記憶できます。また、記憶されたデータは、統計的に評価することができます。 |
鉄筋探査機 プロフォメーター 5(モデルS/モデルスキャンログ)の測定項目 | 鉄筋探査・鉄筋位置
かぶり厚さ測定・かぶり厚さ計測
純かぶり測定・純かぶり計測 | メーカー:富士物産 |
鉄筋探査機 プロフォメーター 5(モデルS/モデルスキャンログ)の測定項目 | 鉄筋探査・鉄筋位置
かぶり厚さ測定・かぶり厚さ計測
純かぶり測定・純かぶり計測 |
メーカー | 富士物産 ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.16
4S
4S+
|
鉄筋探査機 プロフォメーター 4(4S/4S+)の特長 |
従来の鉄筋探査機では、鉄筋位置を確実に、しかも、簡単に探査するのは容易ではありませんでした。画期的な本機の場合、鉄筋位置の探査が確実に、しかも、いとも簡単に個人差なくできます。
プローブが鉄筋の真上にくると”ビー”という短いブザーが鳴り、鉄筋位置を知らせます。又、表示されるフローティング・バーの動きによっても鉄筋位置がわかります。同時に、測定した鉄筋までの最小かぶり厚さ(つまり、プローブが鉄筋の真上に位置したときのかぶり厚さ9がMemoに表示され、Storeを押すと記憶されます。 |
鉄筋探査機 プロフォメーター 4(4S/4S+)の測定項目 | 鉄筋探査・鉄筋位置
かぶり厚さ測定・かぶり厚さ計測
純かぶり測定・純かぶり計測 | メーカー:富士物産 |
鉄筋探査機 プロフォメーター 4(4S/4S+)の測定項目 | 鉄筋探査・鉄筋位置
かぶり厚さ測定・かぶり厚さ計測
純かぶり測定・純かぶり計測 |
メーカー | 富士物産 ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.17
|
鉄筋探査機 331 モデルBの特長 |
・コンクリトー表面からの配筋状態の確認、鉄筋までの距離(かぶり)測定ができます。
わかりやすい日本語の表記です。 |
鉄筋探査機 331 モデルBの測定項目 | 鉄筋探査 | メーカー:エルコメーター |
鉄筋探査機 331 モデルBの測定項目 | 鉄筋探査 |
メーカー | エルコメーター ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.18
|
鉄筋探知器 D-TECT 150CNT型の特長 |
・埋設物の位置を、簡単・正確に探知!
・使いやすさはそのままに、性能アップして新登場!
・一歩先を行くテクノロジーで作業効率、安全性が大幅アップ!
・鉄筋、非鉄金属、塩ビパイプ、CD管、電線、木材まで探知可能
・穴あけ可能な位置と深さを正確に探知
・材料によって選べる7つの探知モード |
鉄筋探知器 D-TECT 150CNT型の測定項目 | レンガやコンクリート、湿ったコンクリート、配管式床暖房配管(鉄筋、電気配線、金属、水の入ったプラステック管)、石膏ボード、金属(金属対象物や通電した電線) | メーカー:ボッシュ |
鉄筋探知器 D-TECT 150CNT型の測定項目 | レンガやコンクリート、湿ったコンクリート、配管式床暖房配管(鉄筋、電気配線、金属、水の入ったプラステック管)、石膏ボード、金属(金属対象物や通電した電線) |
メーカー | ボッシュ ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.19
|
マルチ探知器 PS50の特長 |
・正しい穴あけ位置を知ることにより、コストと時間のロスおよびドリルビットの損傷を回避
・改修プロジェクトなど、設計図の入手が困難な際の穴あけ、コア抜きを安心して施工可能
・高度な技術不要で埋設物の位置が簡単に探査でき、かぶり厚さと埋設物の種類が表示される内蔵ディスプレイ
・鉄/非鉄金属、電線、およびプラスチックパイプ、並びに木材、空洞部などのその他の対象物の探査
・わかりやすいナビゲーションメニューのついた、各種母材用スキャンモード (ユニバーサル、コンクリート、湿ったコンクリート、床暖房、ドライウォール、中空レンガ) |
マルチ探知器 PS50の測定項目 | ・金属、木、またはプラスチックの埋設物、および電線用導管の探査 (150 mmまで)
・穴あけ、コア抜き、切断、またはスリット作業の前に、構造物表面下の埋設物の位置を早く簡単に探査
・埋設物への干渉リスクを最低に抑える、管とケーブル設置のためのアンカー または貫通孔の穴あけ
・床下にある暖房パイプ、またはその他の管やケーブル配線の位置探査
・空洞または熱活性化されたスラブへのアンカー施工 | メーカー:ヒルティ |
マルチ探知器 PS50の測定項目 | ・金属、木、またはプラスチックの埋設物、および電線用導管の探査 (150 mmまで)
・穴あけ、コア抜き、切断、またはスリット作業の前に、構造物表面下の埋設物の位置を早く簡単に探査
・埋設物への干渉リスクを最低に抑える、管とケーブル設置のためのアンカー または貫通孔の穴あけ
・床下にある暖房パイプ、またはその他の管やケーブル配線の位置探査
・空洞または熱活性化されたスラブへのアンカー施工 |
メーカー | ヒルティ ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.20
|
高性能コンクリート鉄筋探査機 プロフォメーターPM-630の特長 |
・コンクリート構造物中の鉄筋を探査し、同時にそのかぶり厚さを測定できます。鉄筋径の推定も可能。 |
高性能コンクリート鉄筋探査機 プロフォメーターPM-630の測定項目 | ●コンクリートアンカー工事 ●コア抜工事 ●電機設備工事 ●空調設備工事 ●ガス工事分野 ●水道工事 ●コンクリート構造物改修工事 ●コンクリート建造物調査診断●コンクリート橋梁完成検査工事 など | メーカー:エフティエス |
高性能コンクリート鉄筋探査機 プロフォメーターPM-630の測定項目 | ●コンクリートアンカー工事 ●コア抜工事 ●電機設備工事 ●空調設備工事 ●ガス工事分野 ●水道工事 ●コンクリート構造物改修工事 ●コンクリート建造物調査診断●コンクリート橋梁完成検査工事 など |
メーカー | エフティエス ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.21
|
ハンディサーチ NJJ-200の特長 |
【NETIS登録 No.KT-150040-A】
狭い場所も、高い場所も探査効率アップの決め手は3WAYモード ○探査結果を即時に転送 スマートフォンの通信機能が利用可能。スマートフォンを使用しているため、探査データをメールで送付したり、クラウドサービスを利用し、即時に共有ができます。 |
ハンディサーチ NJJ-200の測定項目 | ●コンクリートアンカー工事 ●コア抜工事 ●電機設備工事 ●空調設備工事 ●ガス工事分野 ●水道工事 ●コンクリート構造物改修工事 ●コンクリート建造物調査診断●コンクリート橋梁完成検査工事 など | メーカー:日本無線 |
ハンディサーチ NJJ-200の測定項目 | ●コンクリートアンカー工事 ●コア抜工事 ●電機設備工事 ●空調設備工事 ●ガス工事分野 ●水道工事 ●コンクリート構造物改修工事 ●コンクリート建造物調査診断●コンクリート橋梁完成検査工事 など |
メーカー | 日本無線 ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.22
|
鉄筋探知器 PS38の特長 |
・埋設物干渉を避けた一発穴あけが可能になり、作業効率がアップ。
・見やすいディスプレイで埋設物の種類とかぶり厚さを簡単に黙示確認。
・コンクリート・間仕切り壁など、様々な母材に対応。
・片手に収まるコンパクトサイズ。 |
鉄筋探知器 PS38の測定項目 | ・最大深さ120mmまでの埋設物探知。(コンクリートモード使用時)
・穴あけ前の埋設物位置確認。
・鉄筋・非鉄金属・CD管など種別判別可能。
・かぶり厚さの推定。 | メーカー:ヒルティ |
鉄筋探知器 PS38の測定項目 | ・最大深さ120mmまでの埋設物探知。(コンクリートモード使用時)
・穴あけ前の埋設物位置確認。
・鉄筋・非鉄金属・CD管など種別判別可能。
・かぶり厚さの推定。 |
メーカー | ヒルティ ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.23
|
電磁誘導の鉄筋探査システム フェロスキャン PS250の特長 |
○非破壊で鉄筋位置やかぶり厚さを確認、鉄筋径の推定をします。スキャナーとモニターの間は赤外線でデータを転送。スキャナーではその場で鉄筋位置とかぶり厚さの確認を、モニターでは配筋状況を平面画像表示します。 |
電磁誘導の鉄筋探査システム フェロスキャン PS250の測定項目 | ・コンクリート中の鉄筋かぶり厚さを確認できます。施工管理におけるかぶり厚さの確認に。
・コンクリート中の鉄筋、配筋状況を確認できます。構造安全性確認や補修計画の立案に必要な鉄筋の配筋状況確認に。
・コンクリートへの穴あけ施工時に鉄筋干渉を避けられます。コア抜き、アンカー施工の為の鉄筋位置把握に。 | メーカー:ヒルティ |
電磁誘導の鉄筋探査システム フェロスキャン PS250の測定項目 | ・コンクリート中の鉄筋かぶり厚さを確認できます。施工管理におけるかぶり厚さの確認に。
・コンクリート中の鉄筋、配筋状況を確認できます。構造安全性確認や補修計画の立案に必要な鉄筋の配筋状況確認に。
・コンクリートへの穴あけ施工時に鉄筋干渉を避けられます。コア抜き、アンカー施工の為の鉄筋位置把握に。 |
メーカー | ヒルティ ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.24
|
鉄測 EM-01Aの特長 |
コンクリート表面からの配筋状態の確認、鉄筋までの距離(かぶり)測定ができます。分かりやすい日本語の表記です。 |
鉄測 EM-01Aの測定項目 | 鉄筋探査 | メーカー:計測技術サービス |
鉄測 EM-01Aの測定項目 | 鉄筋探査 |
メーカー | 計測技術サービス ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.25
|

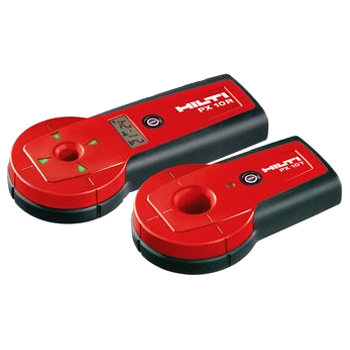

トランスポインタ PX10の特長 |
壁や床の裏側のポイントを的確に把握できます。 |
トランスポインタ PX10の測定項目 | 鉄筋探査 | メーカー:ヒルティ |
トランスポインタ PX10の測定項目 | 鉄筋探査 |
メーカー | ヒルティ ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.26
|
鉄筋探知器 PS35の特長 |
探知対象物の位置確定と鉄筋のかぶり厚測定に最適の探知器。 |
鉄筋探知器 PS35の測定項目 | 鉄筋探査 | メーカー:ヒルティ |
鉄筋探知器 PS35の測定項目 | 鉄筋探査 |
メーカー | ヒルティ ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.27
|
電磁波レーダー機器 ストラクチャスキャン SIR-EZの特長 |
【NETIS登録 No.KT-120010-VE】
・コンパクト一体型の送受信ユニットの新規開発
・高性能アンテナフィルタ回路の新規設計
・山形波形を●表示に自動変換する処理機能を標準装備
・密集配筋や配管も探査可能
・先進の防塵・防滴キャビネットを採用(IP64規格※)
・屋内外でも鮮明
・バージョンUPも容易に
・探査線が更に正確に
・探査位置がより明確に |
電磁波レーダー機器 ストラクチャスキャン SIR-EZの測定項目 | 鉄筋、塩ビ管、空洞等 | メーカー:¨GSSI |
電磁波レーダー機器 ストラクチャスキャン SIR-EZの測定項目 | 鉄筋、塩ビ管、空洞等 |
メーカー | ¨GSSI ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.28
|
埋設物探査システム X-Scan PS 1000の特長 |
【NETIS登録 No.CB-110039-VE】
・電磁波レーダ方式による埋設物探査システムです。
・本体性能・点検方法共に、(社)日本非破壊検査協会規格「NDIS 3429:2011」適合機種です。
・表示画面はフルカラーで日本語表記対応。スキャナー、モニター、PCソフトウェアで日本語のヘルプファイルを確認できます。
・モニターとPCソフトウェアでは3次元回転できる3D画像で結果を確認できます。 |
埋設物探査システム X-Scan PS 1000の測定項目 | ・鉄筋位置確認
・PCケーブルの位置確認
・空洞の確認
・塩ビ管、CD管、ケーブルの探査
・かぶり厚さ測定
・複数層の埋設物探査
・壁厚やスラブ厚の推定 | メーカー:ヒルティ |
埋設物探査システム X-Scan PS 1000の測定項目 | ・鉄筋位置確認
・PCケーブルの位置確認
・空洞の確認
・塩ビ管、CD管、ケーブルの探査
・かぶり厚さ測定
・複数層の埋設物探査
・壁厚やスラブ厚の推定 |
メーカー | ヒルティ ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
No.29
|
鉄筋探査器 アイゼンプロスペクター EM-01の特長 |
分かりやすい日本語表記で、簡単な操作、安心の防滴仕
様見やすい大型5インチ液晶・PCへの測定データ出力等特長を有しています。 |
鉄筋探査器 アイゼンプロスペクター EM-01の測定項目 | 鉄筋探査 | メーカー:日本無線 |
鉄筋探査器 アイゼンプロスペクター EM-01の測定項目 | 鉄筋探査 |
メーカー | 日本無線 ※機材の詳しい情報より 詳細情報をご覧下さい。 |
|
鉄筋探査機の測定に関するアドバイス
鉄筋探査機とは
鉄筋探査とは、コンクリート構造物を壊さずに内側にある埋設物の状況、位置を解析する測定器です。構造物の内側には鉄筋や配管などが入り込んでいますが、外部から状態をチェックすることはできません。鉄筋探査機の利用すればコンクリートの上から内部の状況を認識することができます。鉄筋探査は非破壊が一番大きなメリットになります。非破壊検査では物を壊さずに内側を調査するために、エックス線や電磁波などを利用します。建設などで配管やダクトを通すためにビルの壁や床に穴を空ける穿孔工事がありますが、前もって位置が明らかになっていれば埋め込まれた鉄筋や配管を破損させる危険がありません。鉄筋が切断されると、切断部分の強度が下がるだけでなく、全体の安全性が損なわれる割合が増えます。鉄筋や配管の切断を防止することは一番の目的になります。また、鉄筋探査は、構造物の安全性を見極めるためにも使用されます。先日ありました関西の地震の際、ブロック塀が倒壊する事例が多数報告されました。安全の面から点検の重要性が高くなっています。鉄筋探査機を利用すれば、ブロック塀の上から鉄筋の状態を調べることが可能になります。
鉄筋探査機の種類
鉄筋探査機には、電磁波レーダー法と電磁誘導法の2種類の測定法式があります。
電磁波レーダー法とは、マイクロ波と呼ばれる電磁波をコンクリートに射出し、内側に鉄筋や空洞あるか否かを調査する法式です。マイクロ波には、電気的な性質のまったく違う物質があると反射する性質があり、鉄筋だけに限らず塩ビ管や空洞などの非金属も探査可能です。電磁波レーダー法は装置が小型で、時間をかけず広範囲の調査ができます。調査結果は画面に表示され確認できます。またパソコンに取り込み専用ソフトをインストールして分析することも可能です。電磁誘導法とは試験コイルに交流電流を流して磁界を引き起こし、その中に対象物を置くことで鉄筋の位置や鉄筋径を測定する法式です。電磁誘導法はコンクリートの湿潤状態による影響を受けないため、電磁波レーダー法に比べ精度の高い結果が利用できます。ただし、磁束に影響を与えない非金属物は測定できない点を考慮する必要があります。電磁波レーダー法と電磁誘導法では、測定可能な対象物や深さが異なります。不明な点につきましてはお気軽に弊社営業までお問合せください。
鉄筋探査機の使い方
鉄筋探査機を利用するにあたり、特別な資格はいりません。取扱説明書など事前に見ていただければ利用できます。YOUTUBUなどにも「使い方」の動画が多数紹介されています。ぜひ参考にしていただきたいと思います。電磁波レーダー法の探査機にはハンドルと車輪がセットになっています。電源を入れてハンドルを持ち、電磁波を当てながら車輪を転がし調べたい構造物の上を移動させます。端から始め、反対側の端までとどいたら、こんどは移動してきたところを反対に戻っていくと、構造物の内部の状態が表示されます。構造物に対して、鉄筋が入っている箇所には、チェックをつけておくことが大切です。電磁誘導法の探査機は、本体にプローブを連結させて使うタイプと、読み取りを行うスキャナーと読み取り結果を表示するモニター部分が分かれたものなどがあります。電磁波レーダー法と同様で、最初に起点を決め、電源を入れてからプローブやスキャナーをゆっくりと動かしていきます。読み取り結果はモニターに表示されます。パソコンなどにデータを取り込む機能がある鉄筋探査機もあります。鉄筋探査機の中には、モードが選べるものやオプションが付けられるものもあります。鉄筋探査機の機能や使い方など不明な箇所は弊社営業にご確認ください。
鉄筋探査機の主な用途
■建築品質管理: 建物や構造物の鉄筋配置を正確に確認し、建築品質を管理するのに使用されます。建築物の強度と耐久性を確保するために、鉄筋の正確な位置とスペーシングが重要です。
■建築改修とリモデリング: 既存の建物の改修やリモデリングプロジェクトにおいて、鉄筋探査機は壁、床、天井などの構造物内に埋め込まれた鉄筋を非破壊的に検出し、変更や補強のために正確な情報を提供します。
■コンクリート切削およびコア掘削: 鉄筋探査機は、コンクリートの切削やコア掘削プロセスにおいて、鉄筋の位置を確認し、事前に鉄筋を避けて作業を行うのに役立ちます。
■非破壊検査: 鉄筋探査機は、コンクリート構造物内の鉄筋の劣化や腐食を評価するためにも使用されます。これにより、建物や構造物の安全性が確保され、必要に応じて修理や補強が行われます。
■地下施設の調査: 鉄筋探査機は、地下のパイプ、基礎、鉄筋コンクリートの位置を特定するのに使用され、地下施設の調査や地中工事の計画に寄与します。
■構造物の設計と評価: 建築設計およびエンジニアリングプロジェクトにおいて、鉄筋探査機は構造物の設計と評価に必要な鉄筋情報を提供し、設計者やエンジニアに有用なデータを提供します。
■地震耐性の強化: 地震に備えて建物や構造物の耐性を強化する際、鉄筋の配置と品質を確認し、補強工事の計画に使用されます。
鉄筋探査機(Rebar Locator)は、建築および建設業界で鉄筋の位置を非破壊的に検出し、評価するための装置です。建築プロジェクトの品質管理、安全性向上、構造物の耐久性強化、建設および改修プロジェクトの効率化など、建設業界で広く使用されています。また、鉄筋の位置を正確に特定することは、構造物の安全性と信頼性を確保する上で非常に重要です。
鉄筋探査機に関するお問合せ
