ハンドタコメーター HT-3200 レンタル

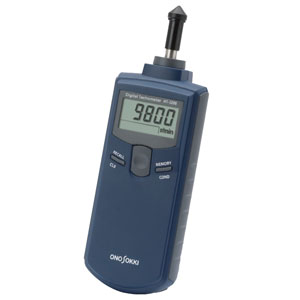

接触式ハンドタコメーター HT-3200【小野測器】の特長

0.5r/minから測定可能なローレンジ付き。
周速リング・回転接触子を本体のポケットに内蔵できます。
○0.5r/minの低速から10,000r/minまで測定可能(周速度：0.05から1000.0m/min)
○小型・軽量ボディに大型液晶表示器を採用(文字高10.5mm)
○測定結果の確認に便利なメモリー機能付き
○接触子を付属の周速リングと交換すると、周速の測定ができる2役タイプ
○周速リングを収納するポケット付き
○電源スイッチOFF後、最終測定値を約30秒間継続表示
○電池の交換時期を表示

接触式ハンドタコメーター HT-3200【小野測器】の仕様

方式	接触方式
表示部	液晶表示、5桁(文字高さ10.5mm)
測定更新時間	1秒自動繰返し(但し、Loレンジ：0.5から1.0r/minでは2秒) 1秒自動繰返し(但し、Hiレンジ：5から10r/minでは2秒)
回転速度測定範囲と測定精度	Loレンジ： 0.5から1249.9r/min時　±0.1r/min以内 1250.0から2000.0r/min時　±0.2r/min以内 Hiレンジ： 5から10000r/min時　±1r/min以内
周速度測定範囲	KS-200(付属) Loレンジ 0.05から200.00m/min Hiレンジ 0.5から1000.0m/min 回転速度での精度校正になります。
メモリー機能	メモリー数：10個
データホールド機能	計測終了後30秒間は表示保持、その後オートオフ
ローバッテリー表示	電池電圧が約3.3V以下になるとLOWマークを表示
オーバーレンジ表示	"ERROR"文字表示
電源	単4形乾電池(1.5V)×3個 連続使用時間：約20時間(アルカリ乾電池使用、20℃にて)
仕様温度範囲	0から+40℃
保存温度範囲	-20から+55℃

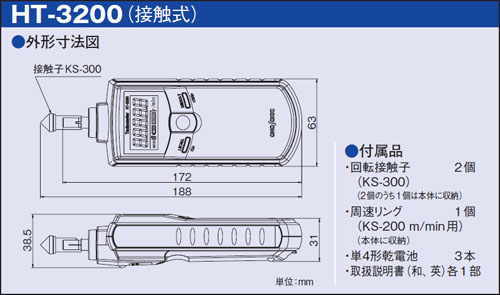

外形寸法	63(W)×172(L)×38.5(D)mm
質量(乾電池含む)	約200g
付属品	回転接触子(KS-300) 2個(1個は本体に収納) 周速リング(KS-200m/min用) 1個(本体に収納) 単4形乾電池 3本　取扱説明書(和、英) 各1部

ハンドタコメーター HT-3200【小野測器】の簡易取扱説明書

【ハンドタコメーター HT-3200 の使用方法】

1、測定準備

（1）電池カバーを外してください。中に回転接触子及び周速リングが装着されています。

（2）測定内容に合わせて、付属の回転接触子及び周速リングを取り出し、電池カバーを閉じてください。

（回転速度測定→回転接触子、周速度測定→周速リング）

（3）取り出した回転接触子及び周速リングを本体の検出軸へ差し込んでください。この時検出軸のピン、回転接触子及び周速リングのスリットを合わせて差し込んでください。

（4）3本のスリットの中で、一番浅いスリットに差し込んでください。

（5）回転接触子の場合、Lo及びHiのレンジを切り替えてください。

（6）毎分0.5から2000回転で測定する場合はLo、毎分5から10000回転で測定する場合はHiに設定してください。

（7）Loの測定では少数第一位まで数値を表示します。

（Lo設定中：画面にOVERが表示される場合はHiに切り替えて測定してください）

（8）測定スイッチを押して電源を入れてください。

（9）MEMORYスイッチを約3秒長押しするとHiもしくはLoが表示されます。

（10）MEMORYスイッチを押す毎にHiとLoが切り替わりますので、使用するレンジに変更してください。

（11）測定スイッチを押すと設定が保存され測定画面に戻ります。

2、測定方法

（1）測定対象の軸端センター部分にスリップしない様、回転接触子を当て、測定スイッチを押し続けてください。

（2）測定値が表示されます。

（3）測定中、MEMORYスイッチを押す事でスイッチを押した時点の数値を保存することができます。

（測定スイッチを離すと最終測定値を30秒間表示しますが、30秒後自動的に表示が消えます。また、測定スイッチを再度押すと測定値はクリアされますので、数値は保存もしくはメモする事をお勧めします）

（4）保存する毎に画面下のカウントが増えていきます。

（保存件数は10件です）

（5）保存した数値の確認方法は、測定スイッチを押して電源を入れ、RECALLスイッチを押すと最後に保存した数値が表示されます。

（6）以降、RECALLスイッチを押す毎に保存した数値の確認ができます。

（7）保存した数値の削除方法は、測定スイッチを押して電源を入れ、RECALLスイッチを約2秒長押しすると一瞬「CLr」と表示し、保存した全ての数値が削除されます。

（8）本機には電源スイッチはありません。

（9）測定スイッチを離すと測定終了となり、30秒後に自動で電源がOFFとなります。
