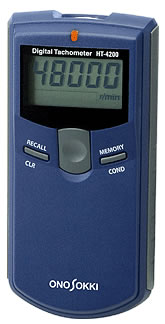

非接触式 ディジタル ハンディ タコメータ HT4200【小野測器】の概要

使い易く高性能な小型ハンディタイプ非接触式ディジタル回転計。
回転の目印となる反射マークを軸に1枚貼り、本器を反射マークにむけて測定ボタンを押すだけで、30 から 50,000r/min までの回転速度を高精度直読表示。測定結果は履歴として内部メモリーに10個まで保存可能。さらに、複数枚の反射マーク信号入力に対応、例えば、軸に8枚の反射マークを貼ることで、4 r/min の極低速からの測定が可能となります。
人間工学的設計に基づいた使い易い筺体は胸ポケットに収納できる小型・薄型タイプ。 光で測定を行なう非接触方式ですからきわめて安全、さらに回転体に余計な力や負荷をかける心配もなく、安心した測定が可能です。

ハンドタコメーター HT-4200【小野測器】の特長

・129×62×26.4mm、90g の小型・軽量非接触測定タイプ
・視認性に優れた大型液晶表示（文字高さ10.5mm）
・回転速度測定範囲 30 から 50,000 r/min のワイドレンジ （反射マーク1枚使用時）
・測定結果確認に便利なメモリー機能付き
・複数枚の反射マーク信号入力対応、4r/minの低速回転速度測定もOK

ハンドタコメーター HT-4200【小野測器】の仕様

回転速度測定範囲	測定範囲 反射マーク数（入力信号数） 30 から 50,000 r/min 1 15 から 25,000 r/min 2 10 から 16,667 r/min 3 8 から 12,500 r/min 4 5 から 8,333 r/min 6 4 から 6,250 r/min 8
測定単位	1 r/min
検出距離	20 から 300 mm
表示桁数	5 桁
表示方式	7 セグメントLCD
測定表示時間	1 秒自動繰返し （ただし 30 〜 60r/minでは 2 秒毎）
測定精度	30 から 12,499 r/min ± 1 r/min以内 12,500 から 24,999 r/min ± 2 r/min以内 25,000 から 50,000 r/min ± 4r/min以内
メモリー機能	測定結果10データを不揮発性メモリーに記憶（電源OFFでも記録値保持）
データホールド機能	計測終了後30秒間最終測定値をホールド、30秒後にオートパワーオフ
パルス数設定機能	1、2、3、4、6、8 P/R（切替スイッチ） ＊回転速度測定範囲の反射マーク数（入力信号数）に対応
オーバレンジ表示	“OVER” 文字表示（測定値が測定範囲を超えたときに表示）
BAT LOW 表示	"B" 文字表示（電池が消耗したときに表示）
使用温度範囲	0　から＋40℃
保存温度範囲	−10℃　から＋55℃
電　源	単 4 型乾電池 （1.5V）×3個、連続使用時間　約 20 時間
外形寸法	129（W） × 26.4（H） × 62（D） mm
質　量	約 90g（電池含まず）
付属品	反射マーク 1シート（12mm角25枚)、単 4 型乾電池　x 3、取扱説明書　x 1
オプション	・HT-011反射マーク（12mm角25枚取りシート 10 シート1組）

ハンドタコメーター HT-4200【小野測器】の簡易取扱説明書

【ハンドタコメーター HT-4200の使用方法】

1、測定方法

（1）測定する回転体に付属の反射シートを1枚貼りつけてください。

（2）本機は反射シートまでの距離が20mmから300mm以内でご使用ください。

（3）本体検出部を回転体に貼り付けた反射シートに向け、測定スイッチを押し続けてください。

（4）電源が入り測定が開始されます。

（5）赤色光が反射シートに当たって回転を検出している場合は、本体のインジケーターランプが点滅します。

（反射シート貼り付け面がメッキされているなどで光っている場合は赤色光を少し斜めから当てるか、黒色塗装を施すなどしてから反射シートを貼り付けて測定してください）

（6）測定中、MEMORYスイッチを押す事でスイッチを押した時点の数値を保存します。

（測定スイッチを離すと最終測定値を30秒間表示しますが、30秒後自動的に表示が消えます。また、測定スイッチを再度押すと測定値はクリアされますので、数値は保存もしくはメモする事をお勧めします）

（7）保存する毎に画面下のカウントが増えていきます。

（保存件数は10件です）

（8）保存した数値の確認方法は、測定スイッチを押して電源を入れ、RECALLスイッチを押すと最後に保存した数値が表示されます。

（9）以降、RECALLスイッチを押す毎に保存した数値の確認ができます。

（10）保存した数値を削除するには、測定スイッチを押して電源を入れ、RECALLスイッチを約2秒長押ししてください。すると一瞬「CLr」と表示され、保存した全ての数値が削除されます。

（11）本機には電源スイッチはありません。

（12）測定スイッチを離すと測定終了となり、30秒後に自動で電源がOFFとなります。
