ポータブル形超音波流量計 Portaflow-C 3型 レンタル
ポータブル形超音波流量計 Portaflow-C 3型は、設備の稼働中に手早く測定できる、ハンディタイプの流量計です。携帯できる約1kgのハンディタイプでバッテリ駆動でいつでも手軽に測定可能。配管の外側から検出器を取り付けるクランプオン形なので、測定時に設備の稼働を止める必要はありません。検出器はベルトで配管に取り付けられるので、必要な時に必要な箇所をすぐに測定できます。
| 機材名称 | ポータブル形超音波流量計 |
|---|---|
| 型番 | Portaflow-C 3型 |
| メーカー | 富士電機 |
※クリックするとお気に入り登録できます。→
| 機材名称 | ポータブル形超音波流量計 |
|---|---|
| 型番 | Portaflow-C 3型 |
| メーカー | 富士電機 |
今すぐ機材が使いたい! 今すぐ価格が知りたい!
※クリックするとお気に入り登録できます。→
ポータブル形超音波流量計 Portaflow-C 3型のレンタル事例
- 工場ユーティリティの水流量測定
- 冷暖房施設のカロリー計算
- 腐食性流体
- 食品製造ラインでの洗浄水流量測定
ポータブル形超音波流量計 Portaflow-C 3型【富士電機】の特徴
- ・携帯し設備の各所で手軽に測定
バッテリ駆動のハンディタイプだから、必要な時に必要な箇所で測定が可能です。 - ・消費熱量演算機能を内蔵
冷暖房設備で液体により授受される熱量を測定する機能です。「送り側の熱媒体の温度」「返り側の熱媒体の温度」を測定して、消費熱量を演算します。出力信号：DC4 から 20mA 1点 - ・SDカード保存データはパソコンで再生可能
USBポートでパソコンに接続すれば、SDカードのデータはパソコンで操作可能です。 - ・機動力を発揮するキャリングケース付き
- ・SDカードに長時間の測定データを保存
測定データ(瞬時値、積算値など)を設定した一定周期でSDカードに自動的に保存できます。また、USBポートの使用によりパソコンとの接続が可能になります。 - ・検出器はベルトで配管に簡単取付
工具を使わず布ベルトで取り付け、取り外しできるので、測定したい箇所の流量をすぐに測定できます。 - ・英語・中国語・ドイツ語などの表示も可能
- ・見やすい大型LCD表示画面
- ・内蔵バッテリで連続12時間動作
ポータブル形超音波流量計 Portaflow-C 3型【富士電機】の測定方法と検出器
標準品 型式：FSSC
| 伝搬時間差方式 | 外観 | 形式 | 適用配管口径 | 流体温度 |
| V法 | 伸縮レール形 | FSSC | Φ50からΦ600mmに対応 | -40から120℃ |
| Z法 | 伸縮レール形 | FSSC | Φ200からΦ1200mmに対応 | -40から120℃ |
 |  |

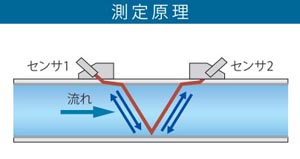

| 配管の外側に取り付けたセンサにより、上流側と下流側から斜めに超音波パルスを伝搬させ、流れにより生じる時間差を検出して流量を測定します。 | 配管の外側に取り付けたセンサにより、上流側と下流側から斜めに超音波パルスを伝搬させ、流れにより生じる時間差を検出して流量を測定します。取付位置が充分に確保できないとき、濁度が高い流体の測定などのときに使用します。 |
ポータブル形超音波流量計 Portaflow-C 3型【富士電機】の仕様
| 適用流体 | 超音波が通る均一な液体(水、温水、蒸留水、アルコールなど) |
|---|---|
| 適用配管内径 | Φ13からΦ6000mm(検出器による) |
| 測定流体温度 | -40から +200℃(検出器による) |
| 測定流速レンジ | 0から± 32m/s(最小±0.3m/s) |
| 測定精度 | ±1.0% of rate(流速による) |
| 演算・出力周期 | 1秒 |
| 測線 | 伝搬時間差式(1測線) |
| 表示器 | バックライト付きカラーLCD |
| アナログ出力信号 | DC4から 20mA(1点) |
| アナログ入力信号 | DC4から 20mA/DC1から 5V(2点) |
| 電源電圧 | 内蔵バッテリ(満充電で連続12時間動作) |
| 変換器構造 | IP64(プリンタなしの場合) |
| 変換器大きさ | 210×120×65mm(プリンタなしの場合) |
| 変換器質量 | 約1kg |
| SDカード | 512MBで約2年分のデータ保存が可能 |
| シリアル通信 | 伝送データ (瞬時値、積算値等 SD カードの保存データ) USBポートを使用 伝送距離：最大 3m |
| 機能 | ダンピング時定数(0 から 100 秒) 瞬時値表示(10 桁)各種流量単位設定可能 積算表示(10 桁)各種流量単位設定可能 消費熱量演算 自己診断(バッテリ低下、センサからの受信波診断) フラッシュメモリ(配管、流体、センサ等の測定パラメータ) 登録サイト数 32ヶ所 ゼロ調整(セットゼロ /クリアゼロによる) グラフ表示、波形表示 日本語、英語、ドイツ語、フランス語、スペイン語、中国語表示 正逆流量測定 低流量カット(0 から 5m/s) |
| オプション | プリンタ：画面ハードコピー、定周期プリント、ロガデータプリント 流速分布測定用検出器：瞬時値、平均値の流速分布表示 |
| ポータブル形超音波流量計 Portaflow-C 3型のカタログ | |
| ポータブル形超音波流量計 Portaflow-C 3型の取説 | |
.
