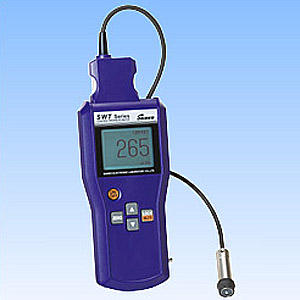

膜厚計（電磁・渦電流） SWT-8000II レンタル
膜厚計（電磁・渦電流） SWT-8000IIは、プローブに互換性を持たせたので、本体とプローブの組み合わせが自由になりました。測定対象物に合わせて、別売の鉄素地用（電磁式）プローブまたは非鉄金属素地用（渦電流式）プローブを接続。微小片等の測定に適した高安定性プローブなど、用途や測定範囲により接続プローブを選択できます。
| 機材名称 | 膜厚計（電磁・渦電流） |
|---|---|
| 型番 | SWT-8000II |
| メーカー | サンコウ電子研究所 |
※クリックするとお気に入り登録できます。→
| 機材名称 | 膜厚計（電磁・渦電流） |
|---|---|
| 型番 | SWT-8000II |
| メーカー | サンコウ電子研究所 |
今すぐ機材が使いたい! 今すぐ価格が知りたい!
※クリックするとお気に入り登録できます。→
膜厚計（電磁・渦電流） SWT-8000IIのレンタル事例
- 樹脂の上にコーティングされた塗装膜の測定
- 自動車メーカー・カーディラーで、車のメッキ・塗装厚の測定
- 自動車修理業等で事故車の判定、修理パテ厚のチェック、再塗装有無を判定
- 機器・船舶・橋梁・鉄鋼構造物・建造物・車両などの塗装膜の測定
- ステンレス製の内外装建材、機械、屋外タンクの内張などの塗装膜の測定
- アルミ製品・アルミ缶材料・アルミサッシなどのアルマイト測定等
- 樹脂、タールエポキシ、ゴム、ホーロー、シートなどの、ライニング厚の測定
- 亜鉛、銅、クローム、スズなどのメッキ厚の測定 ※電解ニッケルメッキを除く
- 耐指紋鋼板や潤滑性鋼板の有機被膜厚みの測定
- カラー鋼板のプライマーと裏面コートの樹脂塗布量の測定
- コンクリート下地の防水ライニング厚の計測
<膜厚計（電磁・渦電流） SWT-8000II【サンコウ電子研究所】の特徴>
● 測定用途に合わせ接続プローブの選択が可能。● スリムなボディによる抜群のグリップ感。
● LCD画面上に操作手順をガイド表示。
● 4つのキーによる簡単安心操作。
<膜厚計（電磁・渦電流） SWT-8000II【サンコウ電子研究所】の測定>
| プローブ | 電磁式プローブ使用時（磁性金属上の非磁性皮膜） | |
|---|---|---|
| 素地 | 鉄、鋼、フェライト系ステンレス | |
| 測定皮膜 | 塗装 | 機器、自動車、船舶、橋梁、鉄鋼構造物など |
| ライニング | 樹脂、タールエポキシ、ゴム、ホーロー、シートなど | |
| メッキ （ニッケルを除くメッキ） | 亜鉛、銅、クローム、スズなど | |
| その他 | メタリコン、パーカライジング、酸化膜、溶射膜など | |
| プローブ | 渦電流式プローブ使用時（非磁性金属上の絶縁性被膜） | |
|---|---|---|
| 素地 | アルミ、アルミ合金、銅、オーステナイト系ステンレス | |
| 測定皮膜 | 塗装 | アルミ製品、ステンレス製の内外装建材、機械、タンクなど |
| 陽極酸化被膜 （アルマイト） | アルミ製品、アルミサッシ、台所用品、家電製品など | |
| ライニング | 各種機器、部品、化学プラントなど | |
<膜厚計（電磁・渦電流） SWT-8000II【サンコウ電子研究所】のプローブ>
| 型式 | Fe-2.5 | NFe-2.0 |
|---|---|---|
| 測定方式 | 磁気誘導式 | 渦電流式 |
| 測定範囲 | 0から2.50mm | 0から2.00mm |
| 表示分解能 | 1μm：0から999μm 切替により 0.1μm：0から400μm 0.5μm：400から500μm 0.01mm：1.00から2.50mm |
1μm：0から999μm 切替により 0.1μm：0から400μm 0.5μm：400から500μm 0.01mm：1.00から2.00mm |
| 測定精度 （平滑面に対して） |
0から100μm：±1μm
または指示値の±2％以内 101μmから2.50mm：±2％以内 |
0から100μm：±1μm または指示値の±2％以内 101μmから2.00mm：±2％以内 |
| プローブ | １点定圧接触式、Vカット付 φ13×48mm 18×23×67mm |
１点定圧接触式、Vカット付 φ13×47mm 18×23×67mm |
| 付属品 | 標準厚板 テスト用ゼロ板（鉄用） |
標準厚板 テスト用ゼロ板（非鉄用） |
| 測定対象 | 鉄・鋼などの磁性金属素地上の塗装、ライニング、溶射膜、メッキ（電解ニッケルメッキを除く）など | アルミ、銅などの非磁性金属素地上の絶縁性皮膜など比較的汎用な測定物用 |
<膜厚計（電磁・渦電流） SWT-8000II【サンコウ電子研究所】の仕様>
| 測定範囲 | 接続プローブ（別売）により異なる |
|---|---|
| 表示方式 | グラフィックLCD |
| 検量線校正 | 2点校正式 |
| 検量線メモリ | 鉄・非鉄用で各１本 |
| 電源 | 単3乾電池(1.5V)×2 専用ACアダプタ（8100II） オートパワーオフ機能付 |
| 使用温度 | 0 から 40℃（結露しないこと） |
| 寸法重量 | 72（W）×30（H）×156（D）mm、約210g |
| 付属品 | 収納ケース、乾電池 |
| プローブ （オプション） | ※下表参照のこと |
| 型式 | Fe-20 | NFe-8 |
|---|---|---|
| 測定方法 | 磁気誘導式 | 渦電流式 |
| 測定範囲 | 0 から 20mm | 0 から 8mm |
| 表示分解能 |
1μm：0 から 999μm 0.01mm：1 から 5mm 0.1mm：5 から 20mm |
1μm：0 から 999μm 0.01mm：1 から 8mm |
| 測定精度 （平滑面に対して） |
0 から 3mm：±（5μm + 指示値の3%） 3.01mm以上：指示値の±3%以内 |
0 から 100μm：±（1μm + 指示値の2%） 101μm から 8.00mm：指示値の±2%以内 |
| プローブ | 1点定圧接触式、Vカット付 φ35×59mm |
1点定圧接触式、Vカット付 φ35×61mm |
| 付属品 | 標準厚板 テスト用ゼロ板（鉄用） |
標準厚板 テスト用ゼロ板（非鉄用） |
| 測定対象 | 厚物の測定物用 | アルミ、銅など非磁性金属素地上の絶緑性非膜など 比較的厚物の測定物 |
膜厚計（電磁・渦電流） SWT-8000II【サンコウ電子研究所】の簡易取扱説明書
【膜厚計（電磁・渦電流）SWT-8000IIの使用方法】- 1、測定準備
- （1）測定対象の素地が鉄や鋼など磁性金属の場合は、付属の「Fe-2.5」と表示のあるプローブとテスト用ゼロ板（鉄用）を用意してください。
- （2）素地が銅やアルミニウムなど非磁性金属の場合は、付属の「NFe-2.0」と表示のあるプローブとテスト用ゼロ板（非鉄用）を用意してください。
- （3）ゼロ板は実際に測定する対象の素地を用意してください。
- （4）本体とプローブを接続してください。
- （5）プローブの型式等が表記されている側を裏にして、本体にしっかり差し込んで接続してください。
- 2、ゼロ調整
- （1）プローブを空中で保持し、ON/OFFキーを押して電源を入れてください。
- （ゼロ板測定時は20秒未操作が続くと前の画面に戻りますのでご注意ください）
- （数値が大きく離れている場合はゼロ調整を再度行ってください）
- （2）起動中と表示された後、測定画面になります。
- （3）ZEROキーを押してゼロ板を10回測定してください。
- （4）電子音が連続して鳴り、測定画面に戻ります。
- （5）ゼロ板を数回測定し、数値が0付近であることを確認してください。
- 3、標準調整
- （1）付属の標準板から測定対象と同じかやや厚めのものを選んでください。
- （2）ゼロ板の上にのせ、上矢印または下矢印キーを押して10回測定してください。
- （ゼロ板測定時は20秒未操作が続くと前の画面に戻りますのでご注意ください）
- （数値変更時は5秒の未操作で確定されます）
- （3）連続で電子音が鳴ります。
- （4）プローブを空中で保持し、上矢印または下矢印キーを押すと数値を変更できるようになります。
- （5）上下矢印キーで標準板に記載されている膜厚へ変更してください。
- （6）未操作で5秒経過すると数値が確定し測定画面に戻ります。
- （7）ゼロ調整、標準調整の完了後はそのまま測定することができます。
- （8）使用を終了する際はON/OFFキーを押して電源を切ってください。
[オプション]厚物用プローブ（鉄素地用） Fe-20
| 説明 |
・プローブの互換性により本体との自由な組み合わせで接続が可能。 ・測定対象物に合わせて、鉄素地用 (電磁式) または、非鉄金属素地用 (渦電流式) を接続。 ・微小片等の測定に適した高安定性プローブなど、用途や測定範囲によりプローブの選択が可能。 |
|---|---|
| 測定方式 | 電磁誘導式 |
| 測定範囲 | 0~20mm |
| 表示分解能 | 1μm：0~999μm 0.01mm：1~5mm 0.1mm：5~20mm |
| 測定精度 (平滑面に対して垂直に測定) | 0~3mm：±(5μm＋指示値の3％) 3.01mm以上：指示値の±3％以内 |
| プローブ | 1点定圧接触式、Ｖカット付 φ35×55mm |
| 付属品 | 標準厚板、テスト用ゼロ板 (鉄用) |
| 測定対象 | 鉄・鋼などの磁性金属素地上の厚物の測定物用 |
| サンコウ電子研究所 | |
| 厚物用プローブ（鉄素地用） Fe-20 |
 |
[オプション]厚物用プローブ（非鉄素地用） Nfe-8
| 説明 |
・プローブの互換性により本体との自由な組み合わせで接続が可能。 ・測定対象物に合わせて、鉄素地用 (電磁式) または、非鉄金属素地用 (渦電流式) を接続。 ・微小片等の測定に適した高安定性プローブなど、用途や測定範囲によりプローブの選択が可能。 |
|---|---|
| 測定方式 | 渦電流式 |
| 測定範囲 | 0~8.00mm |
| 表示分解能 | 1μm：0~999μm 0.01mm：1~8mm |
| 測定精度 (平滑面に対して垂直に測定) | 0~3mm：±(5μm＋指示値の3％) 3.01mm以上：指示値の±3％以内 |
| プローブ | 1点定圧接触式、Ｖカット付 φ35×59mm |
| 付属品 | 標準厚板、テスト用ゼロ板 (非鉄用) |
| 測定対象 | アルミ、銅など非磁性金属素地上の絶縁性皮膜など、比較的厚物の測定物用 |
| サンコウ電子研究所 | |
| 厚物用プローブ（非鉄素地用） Nfe-8 |
|
[オプション]膜厚計SWTシリーズ オプションプローブ Fe-0.6Pen
| 説明 | ・SWT-8000II、8200II、9000用の電磁式プローブです。狭い箇所、小さい部位の塗装厚測定用として使用します。 |
|---|---|
| 測定方式 | 電磁誘導式 |
| 測定範囲 | 0~600μm |
| 表示分解能 | 1μm：0~600μm 切替により 0.01μm：0~400μm、0.5μm：400~500μm |
| 測定精度 (平滑面に対して垂直に測定) | 0~100μm：±1μm または指示値の±2%以内 101μm~600μm：指示値の±2%以内 |
| プローブ | 1点定圧接触式、Ｖカット付 φ5.6×94mm |
| 付属品 | 標準厚板、テスト用ゼロ板 (鉄用) |
| 測定対象 | 鉄・鋼などの磁性金属素地上の塗装、ライニングなど狭い箇所、小さい部位の塗膜厚測定用 |
| サンコウ電子研究所 | |
| 膜厚計SWTシリーズ オプションプローブ Fe-0.6Pen |
|
