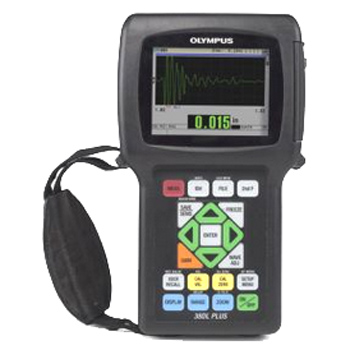

超音波厚さ計 38DL PLUS レンタル
・超音波厚さ計38DL PLUSは、オリンパスの二振動子型探触子および一振動子型探触子の全ての探触子を使用できます。二振動子型探触子による内部腐食したパイプの減肉測定から、一振動子型探触子による薄い材料あるいは多層材料の高精度な精密厚さ測定まで、幅広い用途に対応可能です。
・38DL PLUSは高性能かつ使いやすい測定機能を数多く標準搭載し、特殊用途のためのさまざまなソフトウェアオプションも用意しています。ハンディータイプのボディーは、防塵・防水性能規格IP67に準拠した気密設計で、雨天や粉塵が舞う過酷な環境下でも使用可能な耐久性を備えています。また、明るい半透過型VGAカラーディスプレイにより、屋内外でもデータをはっきりと読み取ることができます。左手でも右手でも全てのキー操作がしやすいシンプルなキーパッドデザインとなっており、使用頻度の高い機能へはダイレクトにアクセス可能です。
測定範囲 0.080mmから635.00mm(材料、探触子タイプ、表面状態、温度、設定条件により異なる)
超音波厚さ計 38DL PLUSのレンタル事例
- ボイラー、蒸気タービン等の高温配管の肉厚管理、減肉・腐食検査に
- 内部腐食したパイプの減肉測定から、薄い材料あるいは多層材料の高精度な精密厚さ測定に
非破壊検査機器 38DL PLUS【オリンパス】の特徴
- ・二振動子型探触子および一振動子型探触子に対応
- ・広範囲な厚さ測定範囲:0.08mmから635mm(材料および探触子タイプにより異なる)
- ・二振動子型探触子による腐食減肉測定
- ・THRU-COAT(スルーコート)およびエコーtoエコー測定により、塗装またはコーティングされた材料の母材厚さ測定が可能
- ・すべての探触子において、0.01mmの分解能で測定可能
- ・厚さ、材料音速、伝播時間の測定が可能
- ・ディファレンシャルモードおよびリダクションレートモード
- ・タイムベースによるB-スキャンモード：1スキャンは最大10,000回分の厚さ測定値から作成(各測定値は後で確認可能)
- ・デジタルフィルター搭載ダイナミックゲインテクノロジー
- ・V-Path Builder(ブイパスビルダー)により、二振動子型探触子での測定精度を向上
- ・EN15317に準拠
- ・防塵・防水性能規格IP67準拠
非破壊検査機器 38DL PLUS【オリンパス】の仕様
1.測定
| 二振動子型探触子測定モード |
励振パルス後の精密な遅延時間から、最初のエコーまでの時間間隔を測定 |
| THRU-COAT(スルーコート)測定 |
シングル底面エコーを使用して、金属部の厚さとコーティング部の厚さをそれぞれ測定(D7906-SM、D7908探触子を使用) |
| エコーtoエコー測定 |
塗装またはコーティングを除いた2つの底面エコー間の時間間隔を測定 |
| 一振動子型探触子測定モード |
モード1: 励振パルスから最初の底面エコーまでの時間間隔を測定
モード2: ディレイラインエコーから底面エコーまでの時間間隔を測定(遅延材または水浸型探触子を使用)
|
| 厚さ測定範囲 |
0.080mmから635.00mm(材料、探触子タイプ、表面状態、温度、設定条件により異なる) |
| 材料音速範囲 |
0.508mm/μsから13.998mm/μs |
| 分解能(選択可能) |
低分解能: 0.1mm 標準: 0.01mm 分解能(オプション): 0.001mm |
| 探触子周波数範囲 |
標準: 2.0MHzから30MHz(-3dB) ハイペネトレーション(オプション): 0.50MHzから30MHz(-3dB) |
2.一般仕様
| 気温(使用時) |
-10℃から50℃ |
| キーパッド |
感触と音で入力確認できる密閉型カラーキーパッド |
| 筐体 |
耐衝撃性、防水仕様、防水コネクター、ガスケット付き筐体: 防塵・防水性能規格IP67準拠の気密設計 |
| 外形寸法(W x H x D) |
125 x 211 x 46mm |
| 質量 |
0.814kg |
| 電源 |
AC/DCアダプター: 24V、リチウムイオンバッテリー: 23.760Wh、単3アルカリ電池x4(補助アダプター) |
| バッテリー稼動時間 (リチウムイオンバッテリー) |
稼働時間: min.12.6時間、標準14時間、max.14.7時間 急速充電: 2から3時間 |
| 稼働時間: min.12.6時間、標準14時間、max.14.7時間 急速充電: 2から3時間 |
EN15317(超音波厚さ計性能規格)準拠 |
3.ディスプレイ
| ディスプレイタイプ |
半透過型VGA液晶カラーディスプレイ、表示領域: 56.16 x 74.88mm |
| 波形表示 |
全波、RF、半波＋、半波? |
4.入力／出力
| USB |
1.0クライアント |
| RS-232 |
対応 |
| メモリーカード |
メモリー容量: 2GB microSDメモリーカード(外 |
| ビデオ出力 |
VGA出力標準搭載 |
5.内部データ ロガー
| データロガー |
厚さ、波形、測定設定条件の識別、保存、呼出、削除が可能。RS-232シリアルポートあるいはUSBポート経由で転送可能 |
| 保存データ |
475,000件の厚さ測定値または20,000件の波形付き測定値をファイル名、IDおよびコメントとともに保存 |
| ファイル名、ID、コメント |
32文字のファイル名および20文字の英数字ロケーションコード。1ロケーションにつき4つのコメント入力が可能 |
| ファイル形式 |
データは用途に応じた9種類のファイル形式で保存可能 |
| レポート |
統計値付き要約、ロケーション付き最大値／最小値、最小値レビュー、ファイル比較、アラームレポートを38DL PLUS上にレポート表示 |
