超音波厚さ計 UDM-580DL レンタル

・コーディングの上から厚さ測定がOK!
・危険物保安技術協会（KHK）認定品

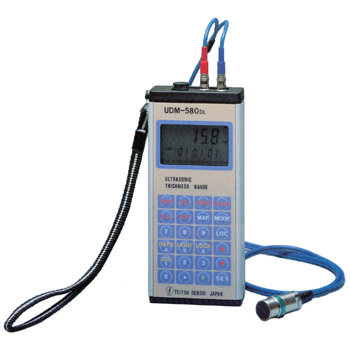

超音波厚さ計 UDM-580DL（データロガ内蔵）【帝通電子研究所】の概要

・超音波厚さ計UDM-580シリーズは危険保安技術協会の型式認定を受けた石油製品貯蔵、備蓄タンク底板検査用の超音波厚さ計（腐食部厚さ測定器）です。

・本器は、UDM-720（腐食部検出器）の姉妹品として開発された超音波厚さ計で、特に裏面腐食に対しても安定した測定ができます。UDM-580DLはデータロガが内蔵ですので、パソコン上でのデータ処理が可能です。

超音波厚さ計 UDM-580DL（データロガ内蔵）【帝通電子研究所】の特徴

・各種コーティングの上から厚さ測定がOK
エポキシ、FRP、タールエポキシ、ガラスフレークなどのコーティングの上から厚さ測定ができます。

・測定条件のセットが簡単
マイクロプロセッサーを内蔵しており、操作もタッチキーを押すだけで測定情報のセットが簡単にできます。被測定物の音速設定および厚さ計のキャブレーションが10キ?で行うことができます。またUDM-580DLはパソコン上で作成した規定マップを厚さ計に転送可能です。

・大型の液晶でバックライト付
エレクトロルミネッセンス（EL）による背面照明を採用しておりますので、特にタンク内の測定など暗い所での測定にも眼が疲れません。

・データ処理
付属データ処理ソフトは、UDM-580DLとパソコンとのデータの交換が容易に行えます。また、本体に記録されたデータはテキストファイルとしてパソコン上に読みだされますので、市販の表計算ソフトの利用が可能です。

・最大6400点のデータ収録が可能
データロガを内蔵していますので手書き作業が不要となって一人で測定と記録ができ、さらにデータ処理もパソコンで出来ますので合理化に役立ちます。

・エディット機能の充実
エディット機能を備えていますので、その場でのデータ確認や入力間違い時の修正が可能です。

・作業性を考えた交互測定が可能
●機能を選択すると順方向、逆方向測定ができます。
タンク等の大型測定物の測定には大変効率良い作業ができます。（入力されたデータは、順方向に整理されて記録されます。）

超音波厚さ計 UDM-580DL（データロガ内蔵）【帝通電子研究所】の用途

石油製品野外貯蔵タンク底板、高圧容器、パイプ（φ50mm以上）、船体、タンクローリー、建設機械、橋梁など防錆塗装膜付または、塗装無しの肉厚測定。また音速を変えることによりステンレス、銅、黄銅、アルミ材などの測定も可能です。

超音波厚さ計 UDM-580DL（データロガ内蔵）【帝通電子研究所】の仕様

□データロガー部
	1.データ数	6400点（旧データの表示可、但し新データで上書きします。）
	2.エリア設定	Z.Y.X の三次元
	3.ロケーション	X=1-99、Y=1-99、Z=1-99（6400点の範囲内で任意に設定）データ入力時に上書きまたは編集可能てず。
□表示時部
	1.データ部	測定値または内部メモリーの内容を表示します。
	2.ロケーション部	メモリーのロケーションを表示します。
	3.モード部	選択されているモードを表示します。
	4.その他	各動作状態を表示します。
□通信機能部
	1.RS-232Cによりパソコンとの間でデータのセーブ、ロードができ、またパソコンからマップの設定が可能です。
	2.データ処理ソフトにより、テキストファイルに変換します。

超音波厚さ計 UDM-580DL（データロガ内蔵）【帝通電子研究所】の性能>

1.表示方式	液晶デジタル方式
2.測定方式	パルス反射方式
3.仕様周波数	2 から 5MHz
4.表示桁数	4桁
5.最小表示単位	0.1mm
6.測定範囲	2.0mm から 250.0mm（銅中）
7.誤差範囲	2.0 から 100.0mm ±0.1mm 100.1 から 250.0mm ±0.5mm
8.精度（長時間）	±0.1mm
9.電源	DC3V（単3アルカリ乾電池2本） 動作時間　約60時間以上
10.パワーOFF	測定中断後　約4分後に電源OFFまたは手動OFF
11.音速調整範囲	0 から 16000m/sec
12.表示回数	2回/sec
13.照明ランプ	ELバックライト方式
13.ローバッテリー警告	表示部に（BATT）点滅表示
14.カップリング表示	表示部に（）マーク表示
15.オプション機能	基準値として任意の値を設定し、その設定値との差を表示させることが可能です。
16.外形寸法	70（W）×　155（H）×　28mm（D）
17.重量	本体約370g、探触子約50g

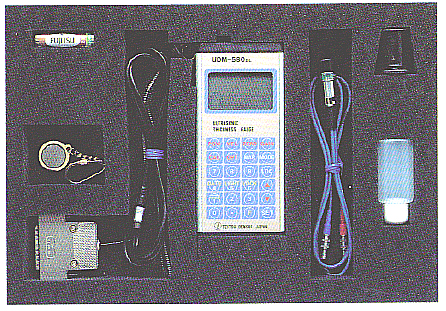

超音波厚さ計 UDM-580DL（データロガ内蔵）【帝通電子研究所】の標準付属品

1.探触子	T528W型 5Z10/2 NDT(ケーブル80cm付)　1個
2.電池(単3アルカリ乾電池)	2本
3.探触子ホルダー	1個
4.テストピース 10mm	1個
5.油サシ	1個
6.取扱い説明書	1部
7.携帯用アタッシュケース	1個
8.出力ケーブル(RS-232C用)	1本
9.ソフト(データ出力用)	1枚
