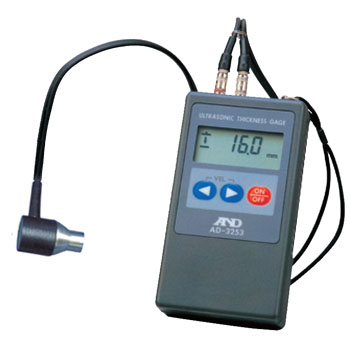

超音波厚さ計 AD-3253B レンタル

超音波厚さ計 AD-3253B【エーアンドデイ】の特長

・金属腐食の検査からガラス、プラスチック、セラミックス等、広範囲にわたる材料の肉厚測定や検査に最適なローコストタイプのデジタル超音波厚さ計です。
・専門知識や熟練技術がなくても、簡単に厚さを測定することができます。
・電源投入後ただちに、自動的に動作チェックを行います。
・超音波厚さ計AD3253Bは、音速不明のサンプルでも、同じ材質で厚さが既知の試験片があれば音速値を調整でき、その材質の厚さを測定することができます。
・約5分間以上使用しないと自動的に電源が切れ、電池の無駄な消耗を防ぎます。
・超音波厚さ計AD3253Bは、音速設定値のメモリーをするので、電源を切っても設定値を呼び出すことが可能です。（電池を抜くと設定値を保持しない場合があります。）

超音波厚さ計AD-3253B【エーアンドデイ】の仕様

メーカー	エーアンドデイ
型式	AD-3253B
測定方法	超音波パルス反射方式
測定単位	mm又はinch
使用周波数範囲	5MHz
測定頻度	約4回/秒
測定範囲	0.8mmから100.0mm 0.035inch〜4inch
測定制度	±0.1mm±0.5％　（測定範囲0.8mm以上40mm以下）
	±0.1から±1.5％　（測定範囲100mm以下）
	±0.01inch±0.5％　（測定範囲0.035inch以上1.57inch以下）
	±0.01inch±1.5％　（測定範囲4inch以下）
表示分解能	0.1mm（0.005inch）（物体の表面の状態によっては、精度が低下したり測定できないことがあります。）
被測定材	金　属：鋼、鋳鋼、銅、アルミニウム、チタン等　　 非金属：ガラス、セラミックス、硬質プラスチック等
表示デバイス	セグメント方式液晶
電源	単3電池1本
電池動作時間	連続30時間以上（25℃、5mm測定時）
オートパワーオフ	約5分間使わないと電源は、自動的に切れます。
バッテリチェック	ローバッテリーマークが点灯したら、電池を交換してください。
使用温度範囲	0℃から50℃
寸法	68mm×120mm×27mm（W×D×H）
重量	約180g

超音波厚さ計 AD-3253B【エーアンドデイ】の簡易取扱説明書

【超音波厚さ計 AD-3253Bの使用方法】

• 1、準備
• （1）厚さ計本体上部のコネクタに探触子のジャックを接続します。
• （2）赤色のジャックは赤色のコネクタに、黒色のジャックは緑色のコネクタに「カチッ」と鳴るまで差し込んでください。
• （3）ON/OFFキーを押して電源を入れてください。
• （4）音速画面に切り替え、測定物の音速を設定します。
• （5）VELキー左右矢印を同時に押すと測定画面から音速画面へ切り替わります。
• （6）VELキーを使って鉄鋼の音速を設定します。
• （7）設定後VELキー左右矢印を同時に押して測定画面へ切替えます。
• （8）精度を確認するため試験片を測定します。
• （9）付属の厚み5mmの金属板を使用します。
• （10）探触子に接触媒質をつけます。
• （11）探触子に接触媒質をつけたら、金属にしっかりと密着させてください。
• （12）合格範囲は5.0mm相当の試験片で±0.2mmです。
• （13）±0.2mm以内に測定されましたら、精度が確認できたということになります。
• 2、測定
• （1）3mmの金属板を使用します。
• （2）探触子に接触媒質をつけます。
• （3）探触子に接触媒質をつけたら、金属にしっかりと密着させてください。
• （4）画面に測定値が表示されましたら測定は完了です。測定終了後は接触媒質をふき取ってください。
• （5）測定を終了する際はON/OFFキーを押して電源を切ってください。
