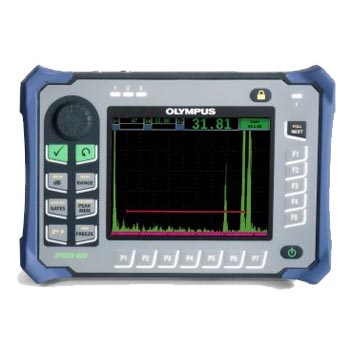

超音波探傷器EPOCH 650は幅広い検査用途に適用可能で、EN12668-1の要求事項を満たすよう設計されており、優れた耐久性でさまざまな検査環境に対応します。レポート作成の各種ツールとデータファイリングシステムの搭載により、探傷データを簡単に収集し、質の高い検査レポートを作成することができます。また、デジタル高ダイナミックレンジレシーバーやPerfectSquareパルサー、各種デジタルフィルターを搭載しており、多様な用途に柔軟に対応します。大型のフルVGA半透過型ディスプレイは、暗い場所や屋外の太陽光下でもA-スキャンをクリアに表示します。
| 機材名称 | 超音波探傷器 |
|---|
| 型番 | EPOCH650 |
|---|
| メーカー | オリンパス |
|---|
今すぐ機材が使いたい! 今すぐ価格が知りたい!
超音波探傷器 EPOCH650のレンタル事例
- 溶接、パイプおよびその他多くの構造材料の欠陥状態の検出に
- 検査対象物内部の欠陥の検出に
- 構造物、鍛造品やタービン、その他さまざまな部品の内部探傷の検出に
超音波探傷器 EPOCH650【オリンパス】の特徴
- ・EN12668-1に準拠
- ・PerfectSquare：調整可能矩形波パルサー
- ・全画面A-スキャン表示
- ・デジタル高ダイナミックレンジレシーバー
- ・SN比を高める30種類のデジタルレシーバーフィルター
- ・高速スキャン：2kHz PRF
- ・パラメーター調整の操作部は、スクロールノブとナビゲーションキーパッドの2種類から選択可能
- ・太陽光下でも読み取りやすいフルVGAディスプレイ
- ・バッテリー稼動時間：約15時間
- ・ダイナミックDAC/TVGとオンボードDGS/AVG
- ・各種の形式によるレポート作成機能
- ・microSDカードによるデータ転送
- ・PCとの通信を可能にするUSB On-The-Go(OTG)ポート
- ・アラームとVGA出力
超音波探傷器 EPOCH650【オリンパス】の入力／出力仕様
| USBポート |
USB On-The-Go(OTG) |
| RS-232ポート |
対応 |
| ビデオ出力 |
VGA出力標準搭載 |
| アナログ出力 |
1アナログ出力(オプション)、選択可能な1V/10Vフルスケール、最大4mA |
| アラーム出力 |
3アラーム出力、5V TTL、10mA |
| トリガーI/O |
トリガー入力、5V TTL
トリガー出力、5V TTL、最大10mA |
| エンコーダー入力 |
1軸エンコーダーライン(A/B相 - 腐食検査用モジュールモードのみ) |
超音波探傷器 EPOCH650【オリンパス】の耐環境性能仕様
| 防塵・防水性能 |
IP規格-IEC 60529-2004による試験：IP67相当(ナビゲーションキーパッド)/IP66相当(スクロールノブ)、製品の設計・開発時に行うIP規格に基づいたオリンパス設計実証試験に合格 |
| 爆発性雰囲気 |
MIL-STD-810F, Method 511.4, Procedure I |
| 耐衝撃性 |
MIL-STD-810F, Method 516.5, Procedure I |
| 振動耐性 |
MIL-STD-810F, Method 514.5, Procedure I |
| 気温(使用時) |
-10℃から50℃ |
| バッテリー保管温度 |
0℃から50℃ |
超音波探傷器 EPOCH650【オリンパス】の一般仕様
| 外形寸法(WxHxD) |
236x167x70mm |
| 質量 |
1.6kg(リチウムイオンバッテリー含む) |
| 1.6kg(リチウムイオンバッテリー含む) |
日本語、英語、国際記号、中国語 |
| 言語 |
日本語、英語、スペイン語、フランス語、ドイツ語、中国語、ポルトガル語、ロシア語 |
| 探触子接続 |
BNCまたは大LEMO |
| データ保存 |
内蔵メモリー：100,000 ID、リムーバブルメモリー：2GB microSDカード |
| バッテリータイプ |
リチウムイオン充電可能バッテリー標準搭載(x1) |
| バッテリー駆動時間 |
約15から16時間(リチウムイオンバッテリー) |
| 電源要件 |
ACメイン：100V ACから120V AC、200V ACから240V AC、50Hzから60Hz |
| ディスプレイタイプ |
フルVGA(640x480ピクセル)、半透過型カラーLCD、更新速度60Hz |
| ディスプレイ寸法(WxH、対角) |
117x89mm、146mm |
超音波探傷器 EPOCH650【オリンパス】のパルサー仕様
| パルサー |
調節可能な矩形波 |
| PRF |
10Hzから2000Hz(10Hz単位で調整可能) |
| 電圧設定 |
100V、200V、300V、400V |
| パルス幅 |
PerfectSquare：25nsから5,000ns(0.1MHz)の範囲で調整可能 |
| ダンピング |
50、100、200、400Ω |
超音波探傷器 EPOCH650【オリンパス】のレシーバー仕様
| ゲイン |
0から110dB |
| 最大入力信号 |
20V P-P |
| レシーバー入力インピーダンス |
400Ω ±5% |
| レシーバー帯域幅 |
0.2MHzから26.5MHz(-3dB) |
| デジタルフィルター設定 |
標準デジタルフィルター(30種類)、EN12668-1:2010準拠フィルター(7種類)：0.2から10MHz、2.0から21.5MHz、8.0から26.5MHz、0.5から4MHz、0.2から1.2MHz、1.5から8.5MHz、5から15MHz |
| 波形表示 |
全波、半波+、半波-、RF |
| 時間軸直線性 |
全画面の幅の±0.5% |
| 振幅直線性 |
全画面の高さの0.25%、増幅精度±1dB |
| リジェクション |
全画面の高さの0から80%、警告表示あり |
| 振幅分解能 |
全画面の高さ0%から110%の±0.25% |
| 測定レート |
すべてのモードでPRFに同等 |
超音波探傷器 EPOCH650【オリンパス】の校正仕様
| 自動校正 |
音速、ゼロ補正、垂直ビーム(最初の底面反射またはエコー to エコー)、斜角ビーム(ビーム路程または深さ) |
| テストモード |
パルスエコー、デュアル、透過 |
| 単位 |
ミリメートル、インチ、マイクロ秒 |
| レンジ |
3.36mmから13,388mm(5,900m/s) |
| 音速 |
635m/sから15240m/s |
| ゼロ補正 |
0から750μs |
| 0から750μs |
65.02mmから5080.75mm(鋼中、縦波音速) |
| 屈折角 |
0.1きざみで0°から90° |
超音波探傷器 EPOCH650【オリンパス】のゲート仕様
| 測定ゲート |
2つの独立したゲート(振幅、伝播時間測定) |
| ゲート開始位置 |
表示範囲内で設定可能 |
| ゲート幅 |
ゲート開始位置から表示範囲で終了位置の範囲に設定可能 |
| ゲート高さ |
全画面の高さ2%から95%の範囲で設定可能 |
| アラーム |
正負しきい値、最小深さ(ゲート1、ゲート2) |
超音波探傷器 EPOCH650【オリンパス】の測定仕様
| 測定表示位置 |
5つの配置が可能(手動または自動選択) |
| ゲート1、ゲート2 |
厚さ、ビーム路程、きず距離、深さ、振幅、伝播時間、深さ-最小値／最大値、振幅-最小値／最大値 |
| エコー to エコー測定 |
標準：ゲート2?ゲート1、境界面ゲートトラッキング(オプション) |
| その他測定 |
DGS/AVGのオーバーシュート値(dB)、DGS/AVGのERS(同等の反射源サイズ)、AWS D1.1/D1.5 A、B、C、D値、リジェクション値、エコーto基準dB値 |
| DAC/TC |
標準 |
| DACポイント |
最大50ポイント、ダイナミックレンジ110dB |
| 特殊なDACモード |
カスタムDAC(6カーブまで)、20から80%表示 |
| 曲面補正 |
斜角測定で曲面の周囲を検査する場合のビーム路程を補正 |
