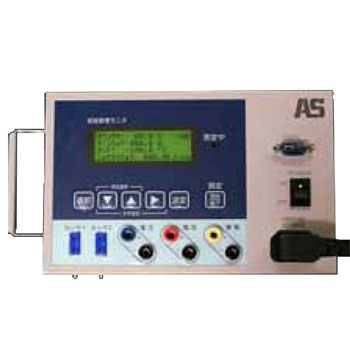

溶接管理モニター WCM-2 レンタル

◎溶接施工条件記録装置

溶接管理モニター WCM-2【愛知産業】の特徴

●制限温度超過時の警報ブザー。溶接終了時、パス間の制限温度を超過すると警報ブザーが鳴り、温度が下がるとブザーが停止し、溶接可能となります。
●誰にでも簡単操作で場所を問わない。手袋のままワンタッチで接続できます。
●必要溶接条件を自動記録する。溶接電流・電圧、溶接時間を記録します。
●溶接パス(層)間温度を自動記録する。溶接開始時の温度を記録します。

●溶接入熱量の超過時警報ブザー。溶接中間点で管理入熱を超過していると警報ブザーが鳴ります。溶接速度を少し上げれば、平均入熱を下げることができます。
●溶接入熱量を自動計算して自動記録します。溶接時間から速度を計算し、パス毎に入熱量を自動的に計算し、記録します。

●｢溶接施工記録｣がパソコンで簡単に編集できます。
●複数の溶接継手の記録（最大同時４ヶ所）
●大容量記憶（９９９パス／９９継手）
●溶接施工管理費の大幅低減が可能です。溶接時の計測・記録員とデータ整理および、計算作業が無くなります。（記憶しているデータの書き換えはできません。）

溶接管理モニター WCM-2【愛知産業】の仕様

測定仕様	設定パラメーター	継手毎に設定します（英数字） 1.溶接箇所番号（英数字１０文字） 2.施工日 3.溶接作業者（英数字１０文字） 4.工事番号（英数字１０文字） 5.基準入熱量 6.基準パス(層)間温度 7.溶接長さ
	測定データ	溶接パス毎に以下の内容を測定・記憶します 1.溶接電圧の平均値 2.溶接電流の平均値 3.溶接開始時のパス(層)間温度 4.入熱量の演算結果 5.溶接時間
	記憶容量	９９９パス １継手最大９９パスまで記憶 ９９継手まで設定可能
一般仕様	表示器	バックライト付ＬＣＤ
	計器電源	１００Ｖ ＡＣ、５０/６０Ｈｚ
	使用環境	-１０ から ５０℃
	付属品	電源コード（３ｍ）、クランプメータ及びコード（１０ｍ）、電圧測定用ケーブル（１０ｍ）、コード付警報ブザー（１０ｍ）、専用温度センサ及び中継コード（１０ｍ）、ＰＣ接続用ＲＳ-２３２Ｃクロスケーブル（３ｍ）、データ取込ソフトインストールＣＤ（１枚）、取扱説明書（ＣＤに含む）
	質　量	モニター本体　１.４kg キャリングケース込　７.８kg
警報仕様	警報判定	1.基準パス(層)間温度超過警報 層間温度が基準値を超えている間、警報がでます。 溶接作業中は機能していません。 2.入熱量超過予測判定警報 溶接の中間地点で入熱演算を行い、基準値を超えていた場合に警報をだします。これにより溶接速度をあげることで溶接終了時の入熱超過を防止します。
	警報出力	付属の警報ブザーでお知らせします。
入力仕様	入力信号	1.溶接電圧　０ から ８０Ｖ ＤＣ 2.溶接電流　０ から ５００Ａ ＤＣ ※クランプ電流計より入力 3.温度　０ から ５００℃（Ｋ熱電対）
	精度定格	1.溶接電圧・・・測定範囲に対して±０.５％ 2.溶接電流・・・測定範囲に対して±０.５％ 　　　　　　　　※クランプの誤差は含まず 3.温度・・・測定範囲に対して±０.５％
	測定周期	電圧・電流・温度を１秒周期で取込み
レポート作成機能	作成方法	測定したデータをパソコンに取込み、レポートを作成します。
	通信仕様	ＲＳ-２３２Ｃ　クロスケーブル
	専用ソフト	データをパソコンに取込む専用ソフトをＰＣにインストールします。
