水位クラウド計測システム 超音波式 CMS-WU レンタル

<水位を見える化し異常を通知>

<水位クラウド計測システム 超音波式 CMS-WU【ECOMOTT】の特徴>

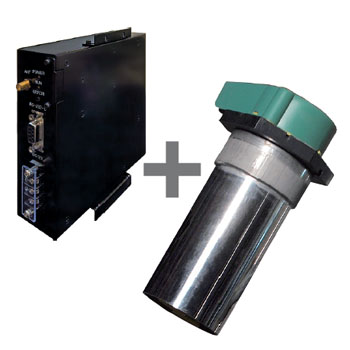

• 超音波式水位計と組み合せたクラウドロガー、パトランプから構成されるシステムです。
• 計測した値をクラウドサーバーに送信し、インターネットに接続したパソコンやモバイルデバイスから、時系列に並んだリストやグラフでデータ履歴を確認することができます。
• 計測値が設定した値を超えた場合には、パトランプシステムと連動して警報を出し、サーバーから現場事務所や担当者にメールを送るなどの動作が可能です。
• 投げ込み式と比べ、センサー稼働に100V電源を必要としますが、設置が簡単で、平常時の水深が浅くても一定の計測精度が保てます。

<水位クラウド計測システム 超音波式 CMS-WU【ECOMOTT】の仕様>

超音波式水位計
電源電圧	AC100/200V±10% 50/60Hz
消費電力	3VA
超音波振動周波数	40kHz
指向特性(半値各)	約15°
精度	±2%
制御範囲	0.4〜3m
アナログ出力	4〜20mA（4mA：0.4m/20mA：3）
制御電流直線性	0.4〜0.5m未満：±3%/0.5〜3m：±2%
最大負荷抵抗	510Ω
使用周囲温度	-10〜55℃（但し、氷結または結露しないこと）
相対温度	35〜85%
保護等級	ベースより上部：IP33/ベースより下部：IP67
概略質量	約320g

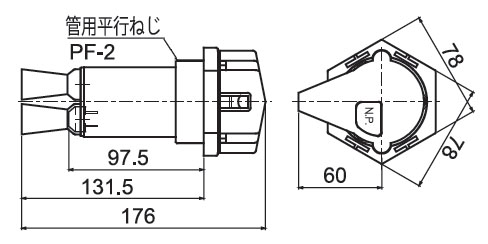

外形図(mm)

<水位クラウド計測システム 超音波式 CMS-WU【ECOMOTT】の設置例>

<クラウドロガーB>

• 接点入力：8ch　アナログ入力：4ch　リレー出力：4ch
• 外部PLCのと接続が可能
• KDDIのセキュア専用回線CRGを利用
  （ご利用にはKDDI CRG回線契約が必要です。）
• 接続した計器のデータは、クラウド上のデータベースに保存され、インターネットを介してパソコンやモバイルデバイスからの閲覧やメール通知を受け取ることが可能
• 最短5秒の間隔でほぼリアルタイムにデータの監視が可能
• 遠隔操作により現場にある機器を制御することが可能
• オプションとしてローカルアプリケーションパッケージやデータベースサーバーを提供

<クラウドロガーBのネットワーク構成例>
