コンクリート養生温度管理システム おんどロイド RTR-5W レンタル

<コンクリート養生温度管理システム おんどロイド RTR-5W【ECOMOTT】の概要>

• コンクリート養生温度管理をするために、コンクリート温度のほか、コンクリート養生内の気温、外気の温度という3種類の温度計測を同時に行い、養生中のコンクリート温度が適切かどうかを24時間常時計測します
• 計測されたデータは、無線ターミナルを介してモバイル回線経由で専用のクラウドサーバ上に記録され、インターネット上でいつでも閲覧が可能です。
• 打設・養生時のコンクリート品質の維持・向上を可能にする、従来にない高品質な温度管理システムです。

<コンクリート養生温度管理システム おんどロイド RTR-5W【ECOMOTT】の4つの特徴>

1. 温度を24時間計測
   コンクリート養生温度管理をするために、コンクリート温度のほか、コンクリート養生内の気温、外気の温度という3種類の温度計測を同時に行います。
2. 計測値を遠隔確認
   計測されたデータは、無線ターミナルを介してモバイル回線経由で専用のクラウドサーバ上に記録され、インターネット上でいつでも閲覧が可能です。
3. 警報&メールで異常を通知
   システムに接続された各種警報装置（パトランプ、ブザー、サイレン、電光板）との連動により異常に対しての早期対応を促すほか、登録されたメールアドレスに対して異常通知メールを送信することが可能です。
4. 各種アナログデータにも対応
   アナログ信号入力に対応し、水位計や雨量計、湿度計、pH計、伸縮計など様々な計測器との接続が可能です。

<コンクリート養生温度管理システム おんどロイド RTR-5W【ECOMOTT】の設置例>

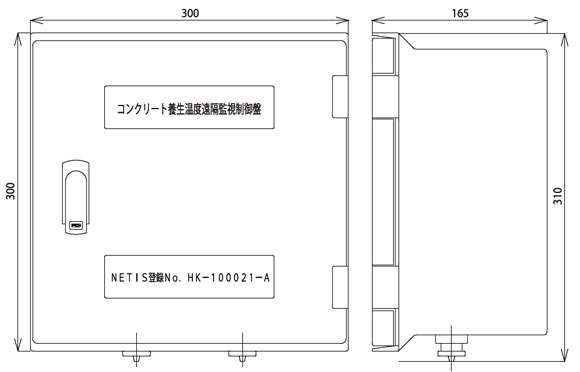

<コンクリート養生温度管理システム おんどロイド RTR-5W【ECOMOTT】の概略図>

<データ計測端末（子機）【ECOMOTT】の仕様>

標準タイプ

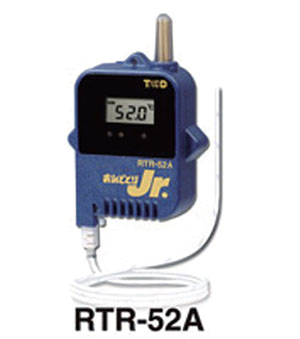

型番	RTR-52A
測定要素	温度
チャンネル数	1ch（外付けセンサ）
測定範囲	-60 〜 155℃（外付けセンサ）
分解能	0.1℃
記録間隔	1,2,5,10,20,30秒,1,2,5,10,15,20,30,60分 計15通りから選択
記録容量	16000データ × 1ch
電源	リチウム電池1本
電池寿命	約6か月
通信方式	特定小電力無線（通信距離：見通し100m）：対通信ステーション / docomoパケット通信：対専用サーバー
外形寸法	H62mm × W47mm × D19mm（アンテナ長：約20mm）
重量	約56g（電池含む、センサー含まず）
使用周囲温度	-30 〜 80℃
防塵・防水性能	IP64相当
湿度同時計測タイプ

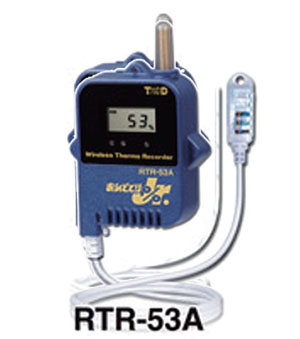

型番	RTR-53A
測定要素	温度・湿度
チャンネル数	温度・湿度各1ch
測定範囲	0 〜 55℃、10 〜 95%RH（外付けセンサ）
分解能	0.1℃、1%RH
記録間隔	1,2,5,10,20,30秒,1,2,5,10,15,20,30,60分 計15通りから選択
記録容量	8000データ × 2ch
電源	リチウム電池1本
電池寿命	約6か月
通信方式	特定小電力無線（通信距離：見通し100m）：対通信ステーション / docomoパケット通信：対専用サーバー
外形寸法	H62mm × W47mm × D19mm（アンテナ長：約20mm）
重量	約56g（電池含む、センサー含まず）
使用周囲温度	-30 〜 80℃
防塵・防水性能	IP64相当
アナログデータ計測タイプ

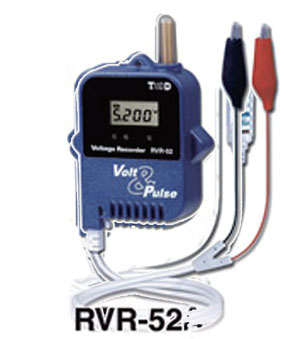

型番	RTR-52
測定要素	電圧	パルス数
チャンネル数	いずれか1ch
測定範囲	0 〜 6.5V	0 〜 30V
分解能	1mV	1カウント
記録間隔	-
記録容量	16000データ × 1ch
電源	リチウム電池1本
電池寿命	約6か月
通信方式	特定小電力無線（通信距離：見通し100m）：対通信ステーション / docomoパケット通信：対専用サーバー
外形寸法	H62mm × W47mm × D19mm（アンテナ長：約20mm）
重量	約56g（電池含む、センサー含まず）
使用周囲温度	-30 〜 80℃
防塵・防水性能	IP64相当

<通信ステーション（親機）【ECOMOTT】の仕様>

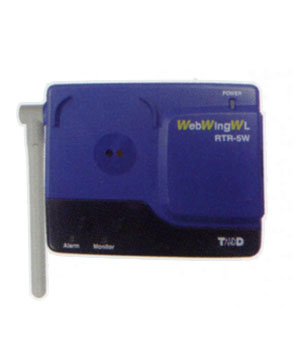

RTR-5W
電源	専用ACアダプタ
通信規格	W-CDMA（NTT docomo）
通信速度	上り（送信）最大5.7Mbps
本体寸法	83(H) × 102(W) × 28(D)(mm)
本体質量	約137g
消費電流	無線通信時 約50mA
本体動作環境	温度：0〜50℃ 湿度：20〜80%RH（結露なきこと）

<中継機（オプション）【ECOMOTT】の仕様>

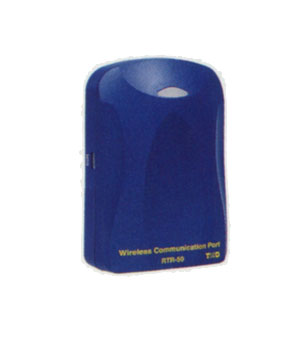

RTR-50
電源	アルカリ単3電池2本、ACアダプタ（オプション）
無線通信方式	特定小電力無線（ARIB STD-T67） 426MHz帯4チャネル
無線伝送距離	約100m（見通しの良い直線において）
表示機能	緑LED（無線通信、PC通信時に点滅）
電池寿命	1日中約10分の通信で約3ヶ月/10分間隔のモニタリングで約3〜4週間
本体寸法	95(H) × 65(W) × 24.5(D)(mm)
本体質量	約60g（電池含まず）
消費電流	無線通信時 約50mA
本体動作環境	温度：-10〜60℃（外部電源使用時 -30〜60℃） 湿度：20〜80%RH（結露なきこと）
