車両検知システム カークル（現場外設置・一般車両検知用）CKL レンタル
車両検知システム カークル（現場外設置・一般車両検知用）CKLは、工事現場から出る車両の運転手に対して、出入口に接近する通行人や一般車両の接近を知らせるシステムです。センサーは２台１組で方向検知機能を有し、一般車両の接近にのみ反応させることができます。
| 機材名称 | 車両検知システム カークル（現場外設置・一般車両検知用） |
|---|---|
| 型番 | CKL |
| メーカー | ¨ECOMOTT |
※クリックするとお気に入り登録できます。→
| 機材名称 | 車両検知システム カークル（現場外設置・一般車両検知用） |
|---|---|
| 型番 | CKL |
| メーカー | ¨ECOMOTT |
今すぐ機材が使いたい! 今すぐ価格が知りたい!
※クリックするとお気に入り登録できます。→
【NETIS登録 No.HK-110022-A】
【技術名称 車両検知システム「カーデル・カークル」】

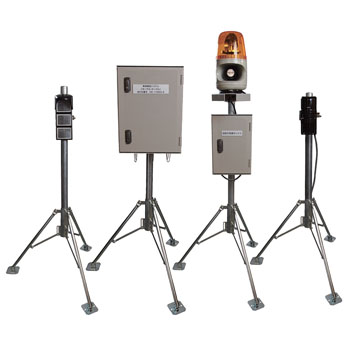

○車両検知システム カークル（現場外設置・一般車両検知用）CKL
<赤外線車両検知システム>
・工事車両運転手に出入口付近の一般車両や通行人の存在を通知。<車両検知システム カークル（現場外設置・一般車両検知用）CKL【ECOMOTT】の特徴>
- 工事現場から出る車両の運転手に対して、出入口に接近する通行人や一般車両の接近を知らせるシステムです。センサーは２台１組で方向検知機能を有し、一般車両の接近にのみ反応させることができます。
- 車両検知センサーが一般車両や通行人を検知すると同時に、特定小電力無線機を介して連動するブザー付きパトランプの鳴動や電光掲示板の表示切り替えによってその存在を工事車両の運転手に知らせます。
- ソーラー電源と無線接続の採用によるメンテナンス性の高さと設置簡易性に優れています。
<車両検知システム カークル（現場外設置・一般車両検知用）CKL【ECOMOTT】の活用事例>
- 一般車両の接近を工事用車両の運転手に通知
工事用車両の運転手にとって、現場を出場する際は誘導員の先導があっても仮囲い等の死角のため慎重な運転を余儀なくされますが、カークルを設置すれば接近してくる車両がないか判断できるため、より安全な運転に結びつけることができます。 - 見通しの悪い交互通行道路での離合管理
山岳部の建設工事現場等において、見通しが悪い上、片側交互通行しかできないような狭い道路で交通の円滑さを図るため、仮設信号等と組み合わせて離合管理に使用することができます。 - 簡易的な速度監視
誤検知を防ぐため、単線の一方通行路のような交通環境に限られますが、カークルの2対のセンサー距離を調節することで、簡易的な速度監視を行うことができます。
＜活用例＞
見通しの悪い急カーブなどに取り付けることで交通事故の減少につながり、安全対策や地域住民へのイメージアップとしてもご活用いただけます。また、状況に応じてセンサーや回転灯を増設することもできるため、交通量が多く厳重に警戒したい場所や、反対に交通量が少なく交通整備員を配置するまでもない場所に複数設置し、他社との差別化やコストの削減を行うことができます。

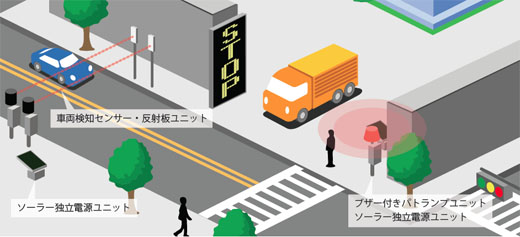

<車両検知システム カークル（現場外設置・一般車両検知用）CKL【ECOMOTT】の概略図>
<車両検知システム カークル（現場外設置・一般車両検知用）CKL【ECOMOTT】の仕様>
| 車両検知部 センサー | |
|---|---|
| 設置必要数 | センサーA、Bの2台 |
| 検出方式 | 近赤外線ビーム遮断方式 |
| 検知距離 | 1m〜10m |
| 質量 | 約430g（取付金具除く） |
| 外形寸法 | 73(W)×170(H)×72(D)mm（取付金具除く） |
| 車両検知部 反射板 | |
|---|---|
| 設置必要数 | センサーA、Bに対応した2台 |
| 質量 | 約490g（取付金具除く） |
| 外形寸法 | 93(W)×232(H)×100(D)mm（取付金具除く） |
| 車両検知部 センサーボックス | |
|---|---|
| 定格電源電圧 | DC12V |
| 消費電流 | 850mA以下（パトランプ未接続時） |
| 使用温湿度範囲 | -10〜50℃、85%RH以下（結露なきこと） |
| 電波到達距離 | 約100m（見通し距離） |
| 警報出力 | 12V用パトランプ電源 |
| 防水性 | IP65相当 |
| 質量 | 約5.0kg |
| 外形寸法 | 300(W)×400(H)×200(D)mm（突起部含まず） |
| 無線警報表示部 パトランプ | |
|---|---|
| 定格電源電圧 | DC12V |
| 音圧レベル | 最大105dB |
| 回転灯色 | 黄 |
| 質量 | 1.3kg（取付金具除く） |
| 外形寸法 | 140（φ）×72(D)mm（取付金具除く） |
| 無線警報表示部 パトランプボックス | |
|---|---|
| 定格電源電圧 | DC12V |
| 消費電流 | 120mA以下（パトランプ停止時） |
| 使用温湿度範囲 | -10〜50℃、85%RH以下（結露なきこと） |
| 受信可能距離 | 約100m（見通し距離） |
| 警報出力 | 12V用パトランプ電源 |
| 防水性 | IP65相当 |
| 質量 | 2.5kg |
| 外形寸法 | 200(W)×300(H)×120(D)mm（突起部含まず） |
| ソーラーパネル | |
|---|---|
| 最大出力 | 30W相当 |
| 質量 | 3.5kg以下(取付金具除く) |
| 外形寸法 | 680(W)×413(H)×25(D)mm（取付金具除く） |
| バッテリー収納部 | |
|---|---|
| 公称容量 | 12V 80Ah |
| 質量 | 約20kg以下 |
| 外形寸法 | 420(W)×320(H)×330(D)mm（突起部含まず） |

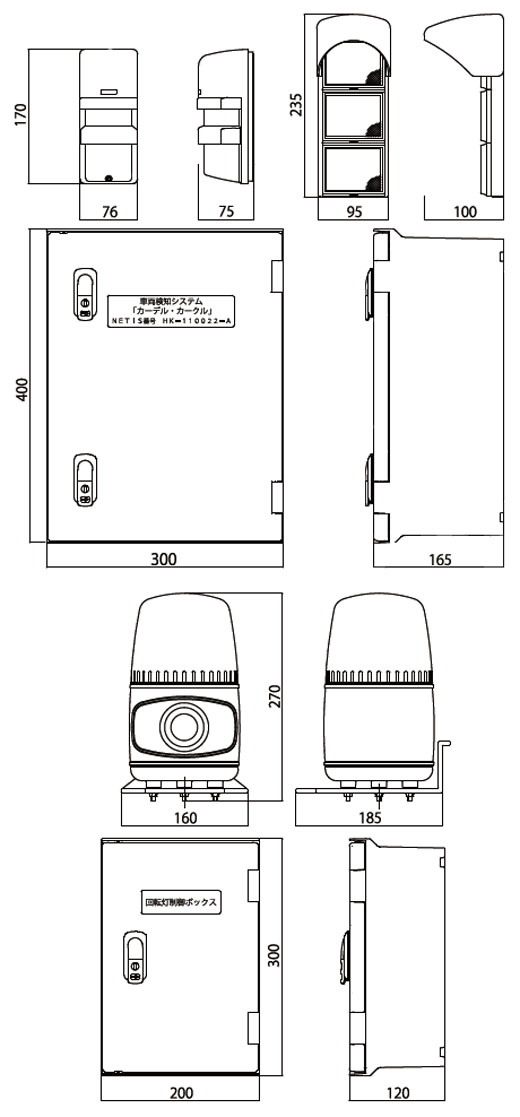

<車両検知システム カークル（現場外設置・一般車両検知用）CKL【ECOMOTT】の外形図>
<車両検知システム カークル（現場外設置・一般車両検知用）CKL【ECOMOTT】の設置例>
| 車両検知システム カークル（現場外設置・一般車両検知用）CKLのカタログ | |
.
