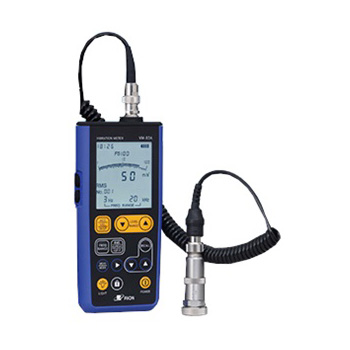

(機械)振動計 VM-82A レンタル
(機械)振動計 VM-82Aは、回転機械を中心とした産業用機械の保守管理、点検に用いられる振動計です。(機械)振動計 VM-82Aのレンタル事例
- 回転機械を中心とした産業用機械の保守管理、点検などに
(機械)振動計 VM-82A【リオン】の特徴
- ・幅広い測定に対応。
ピックアップを変更することで幅広い測定に対応できます。 - ・データメモリ機能
VM-82Aは最大1 000個のデータを内部メモリに保存します。保存したデータはリコールモードでアドレスを指定すると表示可能です。コンピュータに保存したデータの転送も可能です。※バーグラフと電池残量を除く - ・見やすい液晶画面
液晶画面にはバーグラフと数値が同時に表示され、変動の様子を容易に把握。設定した周波数範囲などの情報も表示し、バックライト機能により暗所でも内容を確認できます。オーバーロードの状態になると、OVERが表示され、液晶全体が赤色に変わります。 - ・データのプリントアウト
プリンタ(オプション)を接続することにより保存されたデータ、または現在の表示データを測定時刻、設定条件とともにプリントアウトすることができます。
(機械)振動計 VM-82A【リオン】の仕様
圧電式加速度ピックアップ PV-57エ(付属) | 構造 | せん断型圧電式加速度ピックアップ(CCLDタイプ) | |
---|---|---|---|
感度 | 5.1 mV/m/s2 (±15 %) 80 Hz、23℃ | ||
周波数範囲 | 1 Hz~5 kHz(±10 %) | ||
寸法・質量 | 対辺17(六角)×49(mm)・45 g |
測定範囲(PV-57エを用いた場合) | ACC(加速度) | 0.02~200 m/s2 EQ PEAK 1 Hz~5 kHz | |
---|---|---|---|
VEL(速 度) | 0.3~1 000 mm/s RMS 3 Hz~1 kHz 0.1~1 000 mm/s RMS 10 Hz~1 kHz |
||
DISP(変 位) | 0.02~100 mm EQ PEAK 3 Hz~500 Hz 0.001~100 mm EQ PEAK 10 Hz~500 Hz |
||
周波数範囲 | ACC(加速度) | 3 Hz~1 kHz、3 Hz~5 kHz、1 Hz~100 Hz、3 Hz~20 kHz | |
VEL(速 度) | 10 Hz~1 kHz、3 Hz~1 kHz | ||
DISP(変 位) | 10 Hz~500 Hz、3 Hz~500 Hz | ||
数字はハイパスフィルタまたはローパスフィルタにより、FLAT特性より約10 %の減衰点を示します。 速度10 Hz~1 kHzの電気的特性は、JIS B 0907「 回転機械及び往復動機械の振動-振動 シビアリティ測定器に関する要求事項」に示される周波数範囲を満足します |
|||
測定レンジ | ピックアップPV-57エ およびピックアップ感度 |
1.0~9.9 mV/m/s2 | |
ACC(加速度) | 1、10、100、1 000 m/s2 | ||
VEL(速 度) | 10、100、1 000 mm/s | ||
DISP(変 位) | 0.1、1、10、100 mm | ||
ピックアップ感度 0.1~0.99 mV/m/s2 の場合は上記の10 倍のレンジ ピックアップ感度 10~99 mV/m/s2 の場合は上記の1/10 倍のレンジ |
|||
指示特性 | 加速度 | RMS、EQ PEAK | |
速 度 | RMS、EQ PEAK | ||
変 位 | RMS、EQ PEAK、EQ p-p | ||
EQ PEAK=RMS × √2、EQ p-p=EQ PEAK × 2 |
|||
液晶表示器(モノクロセグメント液晶) | バックライト | 白色LED。OVER時は赤色LEDにより点灯 | |
測定値表示 | 表示範囲 001~128 100 msサンプリング20個の算術平均値を2秒毎の表示 |
||
バーグラフ | 対数目盛フルスケールの1~100 % | ||
指示特性 | RMS、EQ PEAK、EQ p-p | ||
過負荷表示 | OVERの文字を表示。同時に赤色LEDを点灯 | ||
測定モード | 加速度、速度、変位 | ||
メモリアドレス | 000~999(1000個) | ||
電池残量 | 4段階表示 | ||
時計表示 | 年、月、日、時、分 | ||
ピックアップ感度 | 0.10~0.99、1.0~9.9、10~99 mV/m/s2 | ||
データメモリ | 最大1000個(000~999)のデータを手動で保存可能 | ||
増幅度の校正 | ピックアップ感度を設定することにより、各々の感度に見合った 増幅度とする |
||
設定範囲 | 0.10~0.99、1.0~9.9、10~99 mV/m/s2 (pC/m/s2、VP-40/42使用時) | ||
出力 | 交流出力 | レンジフルスケール 1 V | |
出力インピーダンス 約600 Ω | |||
直流出力 | レンジフルスケール 1 V | ||
出力インピーダンス 約600 Ω | |||
出力電圧および表示精度(本体電気特性) | ACC(加速度) | レンジフルスケール±2 %(80 Hz) | |
VEL(速 度) | レンジフルスケール±3 %(80 Hz) | ||
DISP(変 位) | レンジフルスケール±5 %(80 Hz) | ||
総合精度(PV-57エと組み合わせた場合) | ACC(加速度) | レンジフルスケール±5 %(80 Hz) | |
VEL(速 度) | レンジフルスケール±8 %(80 Hz) | ||
DISP(変 位) | レンジフルスケール±10 %(80 Hz) | ||
インタフェース | USB | データ出力と本器のリモートコントロールを行う。データの取り込みは専用の転送ソフトウェアを使用 | |
プリンタ出力 | プリンタに印字データを出力 | ||
使用温湿度範囲 | ピックアップ | -20~70 ℃ 90 %RH以下 | |
本体 | -10~50 ℃ 90 %RH以下 | ||
電源 | 単3形乾電池4本(アルカリ/ニッケル水素)または ACアダプタ(NC-98E、オプション) |
||
消費電流 | 約58 mA | ||
電池による連続使用時間 | アルカリ電池 | 約30時間(常温、バックライトOFF、各出力・通信OFF) | |
ニッケル水素充電池 (eneloop pro®)※ |
約32時間(常温、バックライトOFF、各出力・通信OFF) | ||
大きさ・重さ | 約171.5(H)×74(W)×25.5(D)mm・約270 g(電池含む) |
※eneloop pro®はパナソニックグループの登録商標です。
(機械)振動計 VM-82Aのカタログ | |
(機械)振動計 VM-82Aの取説 |
.
