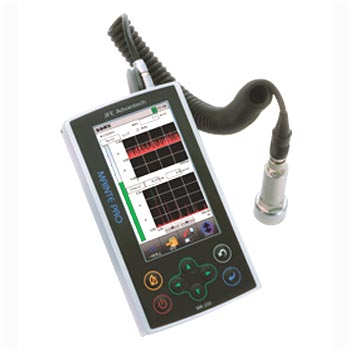

ポータブル振動診断器 MK-220 レンタル
ポータブル振動診断器 MK-220は、おまかせ診断機能搭載現場ツールで回転機械の振動原因を分析し、自動診断機能で保全業務を強力にバックアップします。
| 機材名称 | ポータブル振動診断器 |
|---|---|
| 型番 | MK-220 |
| メーカー | JFEアドバンテック |
※クリックするとお気に入り登録できます。→
| 機材名称 | ポータブル振動診断器 |
|---|---|
| 型番 | MK-220 |
| メーカー | JFEアドバンテック |
今すぐ機材が使いたい! 今すぐ価格が知りたい!
※クリックするとお気に入り登録できます。→
ポータブル振動診断器 MK-220のレンタル事例
- 振動ピックアップを地盤や床に置き、振動を検出し、振動加速度レベルで評価
- 建設作業・工場・道路交通などの振動調査
- 日常生活の振動被害評価
- コンクリート基礎の振動調査
ポータブル振動診断器 MK-220【JFEアドバンテック】の特徴
- ・おまかせ診断
初心者にも安心の全自動診断 - ・デュアルオペレーション方式
タッチパネルとシートキーの両入力に対応 - ・2WAY表示
縦横切り替え可能で各種グラフを見やすく表示 - ・回転速度の自動検出
可変速設備の診断にも対応 - ・高解像度FFT
最小0.00078Hzの分解能で異常要因の高度な解析が可能
ポータブル振動診断器 MK-220【JFEアドバンテック】の仕様
| 振動計測部 | |||
| 入力信号 | 振動ピックアップ信号 1チャンネル | ||
| 測定モード測定周波数範囲（初期値）測定レンジ | 測定モード | 測定周波数範囲（初期値） | 測定レンジ |
| 加速度ACC（TH,OA） | 5から20kHz | 500 m/s20-P（1m/s2≒0.1G） ※1 | |
| 加速度ACC（OA） | 1kから20kHz | ||
| 加速度ACC（PEAK） | 1kから20kHz | ||
| 加速度ACC（ENV） | 1kから20kHz | ||
| 速度VEL | 5から1kHz | 500 mm/s0-P ※1 | |
| 変位DISP | 5から1kHz | 5000 μmP-P | |
| 周波数フィルター | 測定モード | HPF | LPF |
| 加速度ACC（TH,OA） | 5、10、15、20、100、200、500、1k、2k、5k、10k、15k、20kHz | 1k、2k、5k、10k、15k、20kHz | |
| 加速度ACC（OA） | |||
| 加速度ACC（PEAK） | |||
| 加速度ACC（ENV） | |||
| 速度VEL | 5、10、15、20、100、200、500、1kHz | 100、200、250、500、1k、2kHz | |
| 変位DISP | 100、200、250、500、1kHz | ||
| ダイナミックレンジ | 88dB以上 | ||
| 解析周波数レンジ | 10、20、50、100、200、500、1k、2k、5k、10k、20kHz（F.S.） | ||
| Window関数 | レクタンギュラー、ハミング、ハニング、フラットトップ | ||
| 分解能 | 解析周波数レンジの1/100、1/200、1/400、1/800、1/1600、1/3200、1/6400、1/12800 | ||
| ソフト機能仕様 | |||
| 測定 | おまかせ診断、簡易診断、精密診断、振動レベル測定、振動解析測定、 指定測定、オンライン測定 | ||
| 表示 | 振動レベル、相対値・絶対値判定結果、傾向管理グラフ、絶対値判定グラフ、 振動時間波形、周波数スペクトル、振動計測マスター、ベアリング台帳 | ||
| 一般仕様 | |||
| 表示 | TFTカラー液晶・バックライト付 | ||
| 外部メモリー | 1GB SDカード （カードスロットに収納） | ||
| メイン電源 | 充電池パック （リチウムイオン充電池） | ||
| 連続動作時間 | 2時間以上 ※充電池パック2個装着時は5時間以上 | ||
| 充電時間 | 15時間以内 ※急速充電器（オプション品）使用時：約3時間 | ||
| 本体保護構造 | 防塵防水構造（IP67） | ||
| 使用温度範囲 | 0から50℃ （40℃ 85%RHの水分量以下、非結露） | ||
| 保存温度範囲 | -10から60℃ （40℃ 85%RHの水分量以下、非結露） | ||
| 外形寸法 | 85（W）×30（D）×155（H）mm | ||
| 質量 | 約380g （充電池パック2個装着時） | ||
| MK-220データ管理ソフトの仕様 | |||
| 設備管理 | 最大10,000件 | ||
| 振動レベルデータ | 最大10,000,000件 | ||
| 振動波形データ | 最大30,000件 | ||
| 振動波形初期データ | 最大10,000件×5モード | ||
| メモデータ | 最大10,000,000件 | ||
| データ転送方式（MK-220からパソコン間） | |||
| USB | USBケーブル | ||
| メモリーカード | 1GB SDカード | ||
| データ表示・出力 | |||
| 振動データ | 相対比較グラフ、相互比較グラフ、振動時間軸波形、 振動周波数解析結果 | ||
| 振動周波数解析結果3次元表示、簡易/精密診断報告書 | |||
| 診断報告書・振動DCデータExcel R 出力 | |||
| メモデータ | 相対比較グラフ、相互比較グラフ | ||
| 点検情報 | 点検スケジュール管理 | ||
| データ登録管理 | IDコード、機器仕様、診断条件、点検ルート、スケジュール、 機器保守記録、ベアリング台帳 | ||
| 動作環境 | |||
| パソコン | PC/AT100%互換機 CPU,RAM:OS推奨スペック以上 USBポートまたはSDカードリーダー/ライター | ||
| OS | Windows Vista R Windows R 7 Windows R 8 Windows R 8.1 | ||
| プリンター | Windows R 対応プリンター | ||
| ネットワーク | クライアント/サーバー型対応可能 | ||
| ポータブル振動診断器 MK-220のカタログ | |
.
