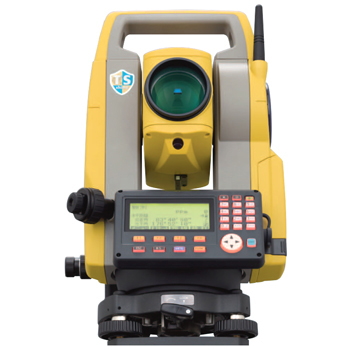

ノンプリズムトータルステーション ES-105F【トプコン】の特徴

• ●新方式のEDM を採用
• 位相差方式で素早くピンポイントに、そして正確にこれからのトータルステーションはノンプリズムがスタンダード
• ・測距光のスポット径を更に小さく、測距誤差を最小限に。
• ・浅い入射角でも確実に測定。
• ・明るいポインターで視準性向上。
• ・測定対象を問わず高速測距。プリズム使用時はさらにハイスピード。
• ・反射シートの測距でも精度を保証。
• ・ノンプリ測距30cmで精度保証を実現。
• ●超小径スポット測距は、壁の角や入射角が浅くなる路上のマンホール、送電線などを高い精度で直接測定できるうえ、格子状や網状のフェンス越しの測定にも圧倒的に有利。
• ●LongLinkデータコミュニケーション
• ・Bluetooth クラス1 で長距離通信。
• ・プリズム側に観測技術者、ES の作業者は視準するだけという素早く効率的な現況測量を可能に。
• ●信頼の測角システム
• ・先進のデジタル技術を駆使した、信頼の測角システム。
• ・広範囲をカバーする 2 軸自動補正機構で、不整地の観測も安心。
• ・操作つまみに固定 / 微動方式を採用し、高精度で安定した測角を実現。
• 堅牢ボディーと徹底したユーザーフレンドリーデザイン
• 強靭な耐環境性能
• ・防塵防水性能 JIS 保護等級 IP66。
• ・標準の使用温度範囲は -20から+60℃。
• ●世界最長の連続使用時間36時間!
• ・徹底した省電力設計と大容量バッテリーを採用。
• ・１つで約 36 時間以上と予備バッテリーのいらない安心の長時間駆動。
• ●堅牢ボディーと徹底したユーザーフレンドリーデザイン
• ●強靭な耐環境性能
• ・防塵防水性能 JIS 保護等級 IP66。
• ・標準の使用温度範囲は -20から+60℃。
• ■USBメモリー対応
• ・USB Type Aスロットを搭載し、USBメモリーに対応。
• ・標準付属のUSBメモリーなら、挿入した状態でもカバーが閉まるため、耐環境性能IP66を保持。
• ■操作パネルとキーボード
• ・文字入力も可能な10キーボードを両面に配置。(*ES-107Fは片側配置)
• ・エントリーメニューを呼び出すスターキー［★］を搭載。
• ・側板部には、望遠鏡から目を離さずに測定できるトリガーキーを新たに搭載。
• ・キートップの文字が読める、透過型バックライトをキーボードに搭載し、夜間やトンネル内でも快適に操作。
• ■ガイドライト
• ・視認範囲1.3から150mと、広範囲をカバーするガイドライトを標準搭載。
• ・1つの照射口から緑と赤2つの光を発光し、近距離でも簡単かつ正確に望遠鏡の視準方向を特定。

ノンプリズムトータルステーション ES-105F【トプコン】の仕様

製品名		ES-105/105F
国土地理院 測量機種登録		2級Aトータルステーション
望遠鏡
倍率　／　分解力		30x　/　2.5″
その他		全長：171mm、対物有効径：45mm(EDM部：48mm）、像：正像、視野1°30 ′（26m/1,000m）、最短合焦距離：1.3m、十字線照明装置：輝度調節：5段階
測角部
最小表示		5″ / 10″
精度* 1		5″
2軸自動補正機構 / コリメーション補正		液体式2軸傾斜センサー、補正範囲±6′ ／ 補正あり / なし
測距部
レーザー出力* 2		ノンプリズムモード：クラス3R　／　反射シート・反射プリズムモード：クラス1
測定可能範囲（気象条件 通常時* 3 ）	ノンプリズム* 4	0.3 から 500m
	反射シートターゲット* 5 * 6	RS90N-K：1.3 から 500m、RS50N-K：1.3 から 300m、RS10N-K：1.3 から 100m
	ミニ反射プリズム	1.3 から 500m
	1素子反射プリズム	1.3 から 4,000m（気象条件良好時* 7 ：5,000m）
	3素子反射プリズム	5,000mまで（気象条件良好時* 7 ：6,000m）
最小表示		0.001m（トラッキング測定時：0.01m）
精度* 3 * 8（精密測定）	ノンプリズム時* 4	(3＋2ppmxD) mm* 9
	反射シートターゲット使用時* 5	(3 + 2ppm x D) mm
	反射プリズム使用時	(2 +2ppm x D) mm
測距時間* 10		精密測定：0.9秒以下（初回 1.7秒以下）、高速測定：0.7秒以下（初回 1.4秒以下）、トラッキング測定：0.3秒以下（初回1.4秒以下）
操作部・データ記録・通信部
操作パネル	ディスプレー	漢字・グラフィック対応ドットマトリックスLCD（192×80ドット）、バックライト/コントラスト調整機能付き
	キーボード	25キー、バックライト付き
	配置	正反両側配置
トリガーキー		あり（側板部）
データ記憶装置	内部メモリー	約10,000点
	対応外部メモリー	USBフラッシュメモリー（8GBまで）
カレンダークロック機能		カレンダー（年月日）、時計（時分秒）機能
インターフェース		RS-232C規格準拠、USB2.0（Type A、USBメモリーのみ）* 11
Bluetooth無線機能		Ver.2.1+EDR準拠、送信出力：クラス1、最大通信距離：約300m* 12
諸般
ガイドライト* 13		クラス1LED（赤626ｎｍ / 緑524nm）、視認可能範囲：1.3 から 150m、中心エリア視認幅：4’（0.12m/100m）
レーザー照準機能 * 13		ON（5分で自動OFF） / OFF 選択可
レベル検出装置	電子気泡管（グラフィック）	6’/内円上
	円形気泡管（整準台部）	10′ / 2mm
求心望遠鏡		正像、倍率3x、最短合焦距離0.3m（底板より）
整準台		着脱式 / センタリング式
防塵・防水性能 / 使用温度範囲* 14		IP66（JIS C0920：2003）準拠 / -20　から +60℃
寸法（突起物含まず）		191（W）×181（D）×348（H）mm
機械高		192.5mm（整準台取付面より）236mm+5/-3mm（着脱式：整準台底面より、センタリング式：三脚取付面より）
質量（整準台、バッテリー含む）		約5.6kg（着脱式）/約5.7kg（センタリング式）
電源
着脱式バッテリー BDC70		充電式Li-ion電池
連続使用時間(20℃) BDC70		約36時間：測距測角（30秒ごとに精密単回測定）
プログラム
標準搭載		●REM測定　●三次元座標測定　●後方交会　●杭打ち測定　●放射観測　●対回観測　●オフセット測定　●対辺測定　●面積測定　●路線計算　●交点計算　●Point to line

^*1 JIS B 7912-3:2006準拠、JSIMA:101:2002適用区分AまたはB準拠。 ^*2 JIS C 6802:2005準拠 ^*3 気象条件通常時：もやがわずかで視程が約20km、適度な日差しでかげろうが弱い。 ^*4 反射率90%コダックグレーカード白色面を使用し、測定面照度が30,000lx以下の場合。なおノンプリズム測定時の測定可能範囲・精度・測距時間は、測定対象物の材質・反射率及び周囲状況により変化します。 ^*5 測距光が反射シートに対し上下左右30°以内にあたっていること。 ^*6 -30から20℃(寒冷地モデル)および+50から+60の気温下では、反射シートの測定可能距離が変化します。(RS90N-K:1.3から300m、RS50N-K:1.3から180m、RS10N-K:1.3から60m) ^*7 もやがなく視程が約40km、曇っていてかげろうがない。 ^*8 JIS B7912-4:2006準拠、JSIMA 102:2006適用区分A準拠。 ^*9 測定距離0.3から200m ^*10 気象条件良好時、補正なし、斜距離、絞り適正時の最短測定時間。 ^*11 標準付属のUSBメモリを使用の場合のみ、本体の防塵防水性能P66を保障。 ^*12 通信機器間付近に障害物が無く、電波発信・妨害・電波障害の発生する場所が近くにないこと。近くを走行する自動車 による通信の遮断や発生するノイズの影響の無いこと。また、天候が雨天の場合を除く。 ^*13 レーザー照準装置とガイドライトは、同時に作動しません。 ^*14 寒冷地モデル(-30から+50℃)は受注生産でご用意いたします。詳しくはお問合せください。

ノンプリズムトータルステーション ES-105F【トプコン】の簡易取扱説明書

【ノンプリズムトータルステーション ES-105F アイスピースの取り付け方法】

1、アイスピースの取り付け方法

（1）接眼レンズを外します。（レンズの根本から反時計回し）

（2）アイスピースを接眼レンズ部分にはめ、銀色部分から時計回りに回します。

2、アイスピースの外す方法

（1）銀色部分を反時計回りに回し、アイスピースを外します。

（2）接眼レンズを取り付けます。

（3）接眼レンズをはめ、根本から時計回りに回します。
