ノンプリズムトータルステーション CX-105Fのレンタル事例
- 土木建築現場、建設工事現場の測量に
- 建設工事等に係る測量やトンネル、ダム、橋梁、地滑り等地盤の管理に
- 高速道路や鉄道の建設の変位測定などあらゆる測量の現場に
- 工事計画、施工や、面積、地図作成など距離と角度を測るときに

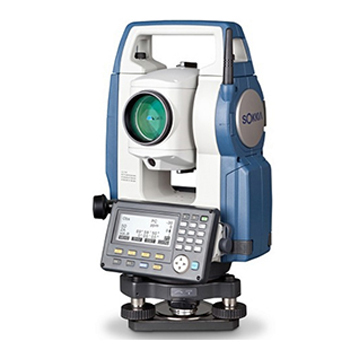

ノンプリズムトータルステーション CX-105F【ソキア(ソキアトプコン)】の特徴
- (1)素早くパワフルな新RED・tech EDM
- ・0.9秒毎の超高速測距
- 測定対象に関わらず精密測定0.9秒毎という高速測距です。
- ・最短30cmから500mまで超小口径のピンポイント・ ノンプリズム測距
- 標準でノンプリズム業界最短の30cmから500mまで測定可能です。測距光は超小口径スポットの可視光レーザーで、レーザーポインターも測距光と同じ光源・光軸です。また、超小口径スポット測距は、壁の角や入射角が浅くなる路上のマンホール、送電線などを高い精度で直接測定できるうえ、格子状や網状のフェンス越しの測定にも圧倒的に有利です。
- (2)LongRangeデータコミュニケーション
- Bluetooth(R)クラス1無線を搭載し､電子野帳との安定した無線接続が行えます。また、電子野帳や電子平板をインストールしたPCにBluetoothクラス1無線を搭載することで､長距離無線接続を実現｡単なるケーブルレスにとどまらず、シンプルな装備で被測定対象であるプリズム側から操作するという、現場にあった効率の良い現況測量のスタイルを選択できるようになります。
- (3)信頼の測角システム
- 先進のデジタル技術を駆使した測角システムを搭載。2軸自動補正機構は広範囲にわたり補正、安心して観測できます。操作つまみには、伝統的な固定／微動方式を採用確かな固定と細やかな微動による視準が、正確な測角を支えます。
- (4)世界最長の連続使用時間36時間
- 徹底した省電力設計と大容量バッテリーの採用で、世界最長の連続使用時間36時間を実現。フル充電で１週間働き続けます。予備バッテリーを必要としません。
- (5)多彩なソフトウエア
- 現場に必要なソフトウエアを搭載しています。グラフィックを使った視覚的なメニュー表示で、操作を的確にガイドします。
- ・座標測定
- ・杭打ち測定
- ・放射観測
- ・対回観測、オフセット測定
- ・対辺測定
- ・面積測定
- ・路線計算
- ・交点計算
- ・Point to line
- ・REM測定
- ・器械点設置（後方交会）
ノンプリズムトータルステーション CX-105F【ソキア(ソキアトプコン)】の仕様
| 製品名 |
CX-105F |
| 国土地理院測量機種登録 |
2級Aトータルステーション |
| 望遠鏡 |
| 倍率/分解 |
30x/2.5″ |
| その他 |
全長：171mm、対物有効径：45mm(EDM部：48mm)、像：正像、視野1°30′(26m/1,000m)、最短合焦距離：1.3m、十字線照明装置：輝度調節：5段階 |
| 測角部 |
| 最小表示 |
5″/10″ |
| 精度*1 |
5″ |
| 2軸自動補正機構/コリメーション補正 |
液体式2軸傾斜センサー、補正範囲士6’/補正あり/なし |
| 測距部 |
| レーザー出力*2 |
ノンプリズムモード：クラス3R/反射シート・反射プリズムモード：クラス1 |
| 測定可能範囲(気象条件通常時*3) |
ノンプリズム*4 |
0.3から500m |
| 反射シートターゲット*5*6 |
RS90N-K：1.3から500m、RS50N-K：1.3から300m、RS10N-K：1.3から100m |
| ミニ反射プリズム |
1.3から500m |
| 1素子AP反射プリズム |
1.3から4,000m(気象条件良好時*7：5,000m) |
| 3素子AP反射プリズム |
5,000mまで(気象条件良好時*7：6,000m） |
| 最小表示 |
0.001m(トラッキング測定時：0.01m) |
| 精度*3*8 |
ノンプリズム時*4 |
(3 + 2ppm x D)mm*9 |
| 反射シートターゲット使用時*5/td>
| (3 + 2ppm x D)mm |
| 反射プリズム使用時 |
(2 + 2ppm x D)mm |
| 測距時間*10 |
精密測定：0.9秒以下（初回1.7秒以下）、高速測定：0.7秒以下（初回1.4秒以下）、トラッキング測定：0.3秒以下（初回1.4秒以下） |
操作部・データ記録・通信部 |
| 操作パネル |
ディスプレー |
漢字・グラフィック対応ドットマトリックスLCD(192×80ドット）、バックライト/コントラスト調整機能付き |
| キーボード |
25キー、バックライト付き |
| 配置 |
正反両側配置 |
| トリガーキー |
あり(側板部) |
| データ記憶装置 |
内部メモリー |
約10,000点 |
| 対応外部メモリー |
USBフラッシュメモリー(8GBまで） |
| カレンダークロック機能 |
カレンダー(年月日)、時計(時分秒)機能 |
| インターフェース |
RS-232C規格準拠、USB2.0(Type A、USBメモリーのみ*11 |
| Bluetooth無線機能 |
Ver.2.1 + EDR準拠、送信出力：クラス1、最大通信距離：約300m*12 |
| 諸般 |
| ガイドライト*13 |
クラス1LED(赤626nm/緑524nm)、視認可能範囲：1.3から150m、中心エリア視認幅：4′(0.12m/100m) |
| レーザー照準機能*13 |
ON(5分で自動OFF）/OFF選択可 |
| レベル検出装置 |
電子気泡管（グラフィック) |
6’/内円上 |
| 円形気泡管（整準台部） |
10’/2mm |
| 求心望遠鏡 |
正像、倍率3X、最短合焦距離0.3m(底板より） |
| 整準台 |
着脱式/センタリング式 |
| 防塵・防水性能/使用温度範囲*14 |
IP66(JIS C0920：2003）準拠/-20から+60℃ |
| 寸法（突起物含まず） |
191(W) x 181(D) x 348(H)mm |
| 機械高 |
192.5mm(整準台取付面より）
236mm + 5/-3mm(着脱式：整準台底面より、センタリング式：三脚取付面より） |
| 質量（整準台、バッテリー含む） |
約5.6kg(着脱式)/約5.7kg(センタリング式) |
| 電源 |
| 着脱式バッテリー BDC70 |
着脱式バッテリー BDC70 |
| 連続使用時間20℃）BDC70 |
約36時間：測距測角(30秒ごとに精密単回測定) |
*1JIS B 7912-3：2006 準拠、JSIMA：101：2002適用区分ＡまたはＢ準拠。
*2JIS C 6802：2005 準拠。
*3気象条件通常時：もやがわずかで視程が約20km、適度な日差しでかげろうが弱い。
*4反射率90％のコダックグレーカード白色面を使用し､測定面照度が30,000lx.以下の場合。なお､ノンプリズム測定時の測定可能範囲・精度・測距時間は､測定対象物の材質･反射率及び周囲状況により変化します。
*5測距光が反射シートに対し上下左右30°以内にあたっていること。
*6-30から-20℃(寒冷地仕様)および+50から60℃の気温下では、反射シートの測定可能距離が変化します(RS90N-K：1.3から300m､RS50N-K：1.3から180m､RS10N-K：1.3から60m)。
*7もやがなく視程が約40km､曇っていてかげろうがない。
*8JIS B7912-4：2006準拠､JSIMA 102：2006適用区分Ａ準拠。
*9測定距離：0.3から200m
*10気象条件良好時､補正なし､斜距離､絞り適正時の最短測定時間。
*11標準付属のUSBメモリーを使用の場合のみ、本体の防塵防水性能IP66を保証。
*12通信機器間付近に障害物が無く、電波発信・妨害・電波障害の発生する場所が近くにないこと。近くを走行する自動車による通信の遮断や発生するノイズの影響の無いこと。また、天候が雨天の場合を除く。
*13レーザー照準装置とガイドライトは、同時に作動しません。゛14寒冷地モデル(-30から+50℃）は受注生産でご用意いたします。詳しくはお問い合わせください。
ノンプリズムトータルステーション CX-105F【ソキア(ソキアトプコン)】の簡易取扱説明書
【ノンプリズムトータルステーション CX-105Fのアイスピースの取り付け方法】
1、アイスピースの取り付け方法
（1）接眼レンズを外します。（レンズの根本から反時計回し）
（2）アイスピースを接眼レンズ部分にはめ、銀色部分から時計回りに回します。
2、アイスピースの外す方法
（1）銀色部分を反時計回りに回し、アイスピースを外します。
（2）接眼レンズを取り付けます。
（3）接眼レンズをはめ、根本から時計回りに回します。.
