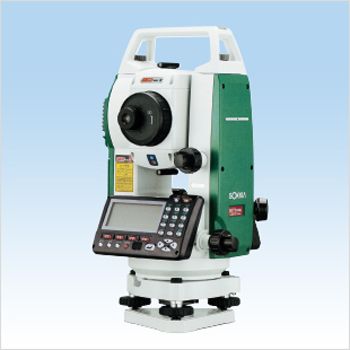

ノンプリズムトータルステーション SET550RXS レンタル

ノンプリズムトータルステーション SET550RXS【ソキア】の特徴

• ・ノンプリズム測定で400m、測定範囲を約30%拡張。器械点移動を減らすことにより、作業効率を向上させます。
• ・ノンプリズム測定アルゴリズムの改良により、距離や対 象物の違いによる測距時間のばらつきを30%削減。あら ゆる場面でスピーディーな観測を実現します。
• ・RED-tech は、測距もレーザーポインターも同じレーザー で行います。レーザーポインターを使用したノンプリズム測 距時において、測距点とレーザー照射点が完全に合致します ので、高精度な測定が可能です。
• ・反射シートやプリズム測定モードでは、レーザー出力がクラス１ 相当に切り替わります。安全性を考慮した最適なレーザーで 測距を行うことができます。
• ・JIS保護等級において防塵クラスが最高であり、機械内部へ 固形物の侵入を一切許しません。 砂・泥はもちろんのこと、粉塵ですら観測の支障になりません。
• ・あらゆる方向から強力な噴流を受けても、内部への浸入を許しません。豪雨の中や、飛沫の多いトンネルなどの地下現場でも活躍します。
• ・+60℃という極暑の中でも、確かな操作と安定した精度を実現します。
• ・-30℃という極寒の中でも、確かな操作と安定した精度を実現します。
• ・寒さに強いNi-MHを採用した外部バッテリーをオプションで 用意しています。
• ・見やすい漢字表示の大型ディ スプレーを搭載。また、温度セ ンサーを搭載していますので、 いかなる温度でも最適なコントラストを保ちます。
• ・ディスプレーとキーボードにはバックライトを搭載。薄暮時でも容 易に操作できます。
• ・視準終了後、機械本体に触れずに測定を行いたい場合に最適な、ワイヤレスキーボードSF14をオプションでご用意しています。
• ・SD/SDHCカードスロットを搭載しています。
• ・USBメモリーも使用できます。
• ・本体に約10,000点分の内部メモリーを 搭載しています。
• ・測角に最適化したコード技術と先進のデジタル技術を駆 使した、アブソリュートエンコーダーを核とする測角シ ステムを搭載しています。
• ・ガイドライトを標準搭載し、杭打ち作業を強力にサポートします。視認範囲1.3から50mと広範囲です。
• ・1つの照射口から緑と赤2つの光を発光するSOKKIA独自方式 のガイドライトは、遠距離はもちろん、近距離でも簡単かつ正確に 望遠鏡の視準方向を 特定できるメリットを 持っています。
• ・レーザー求心がオプションで付いてきます。薄暗い場所や時間帯でもスピーディーな整準作業が行えます。5段階の輝度調節が可能です。
• ・クラス2のBluetooth 無線デバイスを標準搭載しています。データコレクターなど外部機器とのワイヤレス接続が可能です。
• ・電子メールでデータを送受信するSFXダイアルアップ機能を標 準搭載しています。トータルステーションのみで作業する場合でも、観測データや杭打ち座標データなど、現場に居ながら事務所とのデータ交換が行えます。Bluetooth 無線にも対応していますので、対応の携帯電話経由でデータを送受信することも可能です。

ノンプリズムトータルステーション SET550RXS【ソキア】の仕様

漢字・グラフィック対応ドットマトリックス LCD（192 x 80ドット）、バックライト / コントラスト調整機能付き

国土地理院 測量機種登録		3級トータルステーション
望遠鏡		全周回転、測距測角同軸光学系
倍率　／　分解力		30x　／　2.5"
その他		全長：171mm、対物有効径：45mm（EDM 部：48mm）、像：正像、視野 1°30（' 26m / 1,000m）、最短合焦距離：1.3m、 十字線照明装置：あり（輝度調節：5 段階）
測角部		光電式アブソリュート・ロータリーエンコーダー方式（対向検出）
最小表示		10" / 20" 選択可
精度*1		6"
IACS（ Independent Angle Calibration System）		-
測角モード	水平角	右回り / 左回り 選択可、0 セット、ホールド、任意角入力、倍角測定
	鉛直角	天頂 0° / 水平 0° / 水平 0°±90°選択可、勾配 % 表
2軸自動補正機構　／　コリメーション補正		液体式 2 軸傾斜センサー方式、補正範囲 ±6'　 ／　補正あり / なし 選択
望遠鏡 / 水平固定微動装		1スピード
測距部		同軸型レーザー光変調式位相差測定方
レーザー出力*2		ノンプリズムモード：クラス 3R / 反射シート・反射プリズムモード：クラス 1
測定可能範囲 （気象条件通常時*3）	ノンプリズム*4	0.3から400m
	反射シートターゲット*5 /*6	RS90N-K：1.3から500m、RS50N-K：1.3から300m、RS10N-K：1.3から100
	ミニプリズム	CP01：1.3から2,500m、OR1PA：1.3から500m
	1素子 AP プリズム	1.3から3,000m（気象条件良好時*7：4,000m
	3 素子 AP プリズム	4,000mまで（気象条件良好時*7：5,000mまで）
最小表示		0.001m（トラッキング測定時：0.01m）
精度*3 / *8 （精密測定）	ノンプリズム時*4	0.3から200m：（3 + 2ppm x D）mm、200m超から350m：（5+10ppmxD）mm、350m超から400m：（10+10ppmxD）mm
	反射シートターゲット使用時*5	（3+2ppm x D）mm
	反射プリズム使用時	（2 + 2ppm x D）mm
測定モード		精密連続 / 精密平均 / 精密単回 / 高速単回 / トラッキング測定 選択可
測定時間*9		0.9 秒（初回 1.7 秒）、高速測定：0.7 秒（初回 1.4 秒）、トラッキング測定：0.3 秒（初回 1.4 秒
測定スポット径（ノンプリズム時） 高さ×幅		3 x 5mm / 2m、6.5 x 7mm / 10m、19 x 14mm / 40m、46 x 28mm / 100m
気象補正		（1）気温・気圧（hPa/mmHg）入力による（ 2）ppm 入力による（ 3）0ppm 選択可
反射プリズム定数補正　／　球差・気差補		-99 から +99mm（ 1mm ステップ）　／　あり（K = 0.142 / K = 0.20） / なし 選択可
データ記録・インターフェイス / 通信部
データ記憶装置	内部メモリー	約 10,000 点
	対応外部メモリ	SD カード（SDHC対応、4GB まで）、USB フラッシュメモリー（4GBまで）
カレンダー・クロック機能		-
操作パネル	ディスプレー
	キーボード	27キー、バックライト付き
配置	片側（正側）配置
インターフェイス		RS-232C 規格準拠（ボーレート：1,200から38,400bps）、USB2.0（Full Speed、USB メモリーのみ）、SD カードスロット
ワイヤレスキーボード SF14（オプション）		-
Bluetooth 無線機能		クラス 2、Ver.1.2
SFX 機能		あり（シリアルポート、Bluetooth 無線経由で使用可）
諸般
レーザー照準機能*10		測距光を利用した赤色レーザービーム、ON（5分で自動 OFF） / OFF 選択可
ガイドライト*10		クラス1LED（赤：626nm / 緑：524nm）、視認可能範囲：1.3 から 150m、中心エリア視認幅：4（' 0.12m / 100m）
気泡管感度	横気泡管	40" / 2mm
	円形　／　グラフィック	10' / 2mm　／　6' / 内円上
求心望遠鏡		正像、倍率：3x、最短合焦距離：0.3m（底板より）
レーザー求心（オプション）		ビーム精度：1.0mm 以下（三脚脚頭高さ 1.3m）、輝度調節：5 段階、出力：クラス 2*2
防塵・防水性能　／　使用温度範囲*11		IP66（JIS C0920：2003）準拠　／　-20から +50℃
寸法（ハンドル、バッテリー付き		166（W） x 173（D） x 341（H）mm
機械高		236mm+5/-3mm（着脱式：整準台底面より、シフティング式：三脚取り付け面より） 192.5mm（整準台取付面より）
質量（ハンドル、バッテリー付き）		5.5kg
電源
着脱式バッテリー BDC46B		充電式Li-ionバッテリー（7.2V、2.45Ah）、SET250RX・SET350RX・SET550RX / 550RXS：2個標準装備、SET650RXS：1個標準装備
連続使用時間 （20℃、30秒ごとに精密単回測定）	BDC46B	約8.5時間（測角のみの場合：約12.5時間）
	外部バッテリー（オプション） *12	BDC60：約25時間、BDC61：約50時間
外部電源 *12 入力電圧		6.7から8.0V DC
オートパワーカットオフ機能		操作停止後30 / 15 / 10 / 5分で自動 OFF する / しない 選択可
プログラム
標準搭載		●放射観測【SET250RX / 350RX / 550RX（RXS）】　　●対回観測【SET250RX / 350RX】　●対辺測定　●REM 測定　●座標測定 ●後方交会　●杭打ち測定　●面積測定　●オフセット観測　●路線計算【SET250RX / 350RX / 550RX（RXS）】　●交点計算

*1 JIS B 7912-3:2006 準拠、JSIMA:101:2002（SET250RX：適用区分A、SET350RX / 550RX （RXS） / 650RXS：適用区分 B）準拠。　 *2 JIS C 6802:2005 準拠。　 *3 気象条件通常時：もやがわずかで視程が約 20km、適度な日差しで かげろうが弱い。 *4 反射率 90%のコダックグレーカード白色面使用時。ノンプリズム測定時の測定可能範囲・精度・測距時間は、測定対象物の材質・反射率及び周囲状況により変化します。 *5 測距光が反射シートに対し上下左右 30°以内 にあたっていること。　 *6 -30から-20℃および+50から+60℃の気温下では、反射シートの測定可能距離が変化します（RS90N-K：1.3から300m、RS50N-K：1.3から180m、RS10N-K：1.3から60m）。　*7 もやがなく視程が約40km、曇っていてかげろうがない。 *8 JIS B7912-4:2006準拠、JSIMA 102:2006 適用区分A 準拠。　*9 気象条件良好時、補正なし、斜距離、絞り適正時の最短測定時間。　*10 レーザー照準装置とガイドライトは、同時に作動しません。 *11 高温地モデル（-20から+60℃）/ 寒 冷地モデル（-30から+50℃）も受注生産でご用意いたします。詳しくはお問い合わせください。 *12 外部電源コネクターは SET250RXに標準、SET350RX / 550RX
