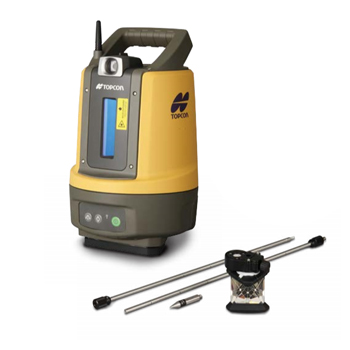

杭ナビ LN-100W レンタル
杭ナビ LN-100Wは、１人で誰でも簡単に素早く杭打ちができる自動追尾トータルステーションです。操作ボタンは3つだけで、現場作業はAndroid端末で簡単に操作可能です。トプコンが提案する「杭打ち革命」とも言える機材です。
| 機材名称 | 杭ナビ |
|---|---|
| 型番 | LN-100W |
| メーカー | トプコン |
| 機材名称 | 杭ナビ |
|---|---|
| 型番 | LN-100W |
| メーカー | トプコン |
今すぐ機材が使いたい! 今すぐ価格が知りたい!
杭ナビ LN-100Wのレンタル事例
- 土木工事、建設工事、敷地調査、墨出しなどの杭打ちに
- TS等光波方式を用いた出来形管理要領（土工編）（案）に
- TS等光波方式を用いた出来形管理要領（舗装工事編）（案）に
杭ナビ LN-100W【トプコン】の特徴
- ・簡単操作で杭打ち・座標取得
- ・自動整準で簡単設置
- ・コントローラーはAndroidTM 端末
- ・追尾機能で１人で杭打ち
- ・小型軽量コンパクト設計
- ・ワイヤレスLANとBluetooth クラス1無線 選べる通信方式（LN-100W）
- ・360°プリズム標準付属
- 誰もが使える簡単機能
- ・電源を入れるだけで自動整準
- ・コントローラはAndroid端末
- ・器械設置が簡単
- ・高低差のある土木現場でも活躍
- 速い杭打ち作業を可能とした4つの機能誰もが使える簡単機能
- ・明るく見やすいガイドライト
- ・超高速レスポンスの測設ガイドで精密位置もスパッと決まる
- ・両手が使える杭打ちスタイル
- ・杭打ち専用のアルゴリズムを採用
杭ナビ LN-100W【トプコン】の仕様
| 製品名 | LN-100W |
|---|---|
| 使用範囲 | ・距離 0.9から100m ・高低差 0.9から22m 高度角 ± 25° 22から100m 高低差 ±10m |
| 座標精度 | H:1.5mm＠50m V:3.0mm＠50m |
| 測距測角精度 | 測距精度 ±3mm/測角精度 5” |
| 自動整準範囲 | ±3° |
| 傾斜補正部 | 方式 液体式2軸傾斜センサー 補正範囲 ± 6' |
| 自動追尾部 | 自動追尾可能距離0.9から100m 駆動範囲 360°（水平方向）±25°（鉛直方向） 最高回転速度 60°／秒（10rpm） |
| ガイドライト | 光源 発光ダイオード（LED）（赤 626nm ／緑 524nm） 視認可能範囲 水平 8°以上（ 全幅：7m、距離50mにて） |
| レーザー求心部 | 光源 レーザーダイオード（クラス2） 波長 635nm |
| 通信部 | W-LAN 802.11 n/b/g 対応 Bluetooth クラス1 通信可能範囲 100ｍ |
| 電源部 | 標準バッテリー BDC70 リチウムイオン電池 連続使用時間（20 ℃） 約5時間 |
| 寸法 | 185(W)×196(D)×295(H)mm |
| 質量 | 約4Kg（バッテリーを含む） |
| 使用温度範囲 | 使用温度範囲 -20から+50 ℃ (結露しない事) 保存温度範囲 -30から+60 ℃ ( 結露しない事 ) |
| 耐環境性 | 防塵・防水性 IP65 |
| 杭ナビ LN-100Wのカタログ | |
| 杭ナビ LN-100Wの取説 | |
.
