重機用作業員接近検知・警報装置 トラぽん太 UM-300G2 レンタル

○超音波トランスポンダ（応答通信）式の重機用作業員接近検知・警報装置

重機用作業員接近検知・警報装置 トラぽん太 UM-300G2【アムカ】の概要

・土木・建築現場で使用する重機の危険作業エリアに作業員が接近した場合、オペレーター及び作業員双方に警報で危険を促し事故を未然に防止する安全補助システムです。

重機用作業員接近検知・警報装置 トラぽん太 UM-300G2【アムカ】の特徴

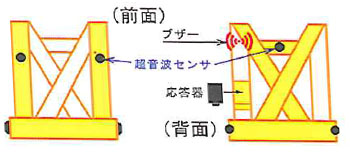

・重機と作業員に小型の超音波装置を装着し、相互に通信を行うことにより周辺の構造物や地面からの反射波に惑わされることなく設定エリア内の作業員を検出します。
・短い波長の空中超音波を活用し、再現性の高い距離精度および適切な検知幅が得られます。
・油圧ショベル、転圧ローラ、ホイールローダ、大型ダンプ、大型フォーク、モータグレーダなど　殆どの重機に適用でき、現在400台以上（作業員用装置　約2,000式）の実績があります。

「トラぽん太」の探知機能

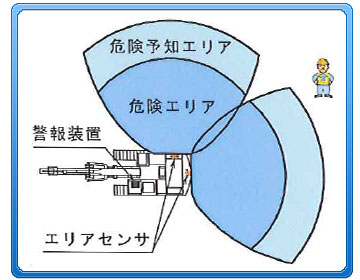

◆重機に設定した危険（危険予知）エリアの外に作業員がいる場合。 オペレータにも作業員にも警報は発信されません。

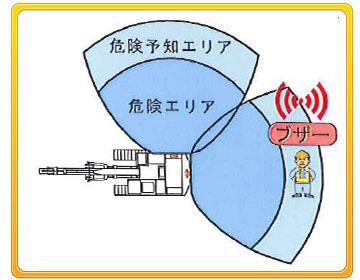

◆「危険予知エリア」に作業員が進入！ 作業員だけに警報を発信し、危険エリアに進入する前に退出するよう促します。

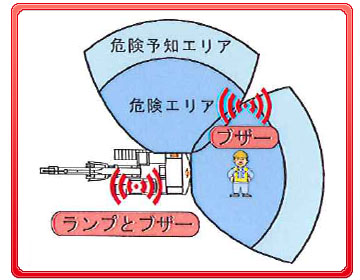

◆「危険エリア」に作業員が進入！！ オペレータと作業員の両方に警報を発信し、危険エリア内の接触事故防止をはかります。

重機用作業員接近検知・警報装置 トラぽん太 UM-300G2【アムカ】の仕様

型式	UM-300G2-D型
監視エリアイメージ図	[油圧ショベル等に適用]

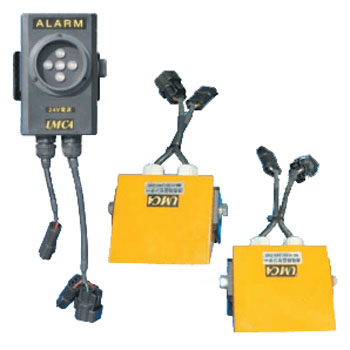

車両側機器構成品（接続ケーブルは型式に合わせて供給）	(1)警報装置　　[型名：UM3G2-D] (2)エリアセンサ[型名：UM3G-TD-6×6型]2台（平面60°×垂直60°） (3)接続ケーブル、装備用マグネット

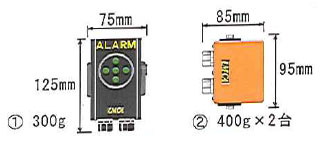

車両側機器外観図
監視エリアの距離（m）	★危険エリア：3m、4m、5m、6m、8mまたは10mの中から選択する。 　[危険エリア内でレスポンサを検知した時、運転者と作業員の両方に警報を発信]
監視エリアの幅（代表特性例）	★距離4mの位置で監視角度　約180° （エリアセンサUM3G-6×6型を2台使用）
警報	★車両側：ブザー（82dBA/1m以上）とLEDランプ。 危険エリアの作業員を検知した時、LEDの表示が 緑色の点灯から赤色の点滅に変わる。 　「危険エリア検知時に無電圧接点信号を1回路出力可能（オプション）」［接点容量：最大　30V.DC. 1A］
電源（V.DC)	★車両側装置：車両電源　12Vまたは24V、5W以下 ★作業員用装置：2.2V から 3.2V、0.5W以下（単4乾電池2本/寿命約2週間）
耐環境性能	★使用温度範囲：-20℃ から +60℃　★振動：5 から 100Hz、10G　★衝撃：30G/11ms　 ★小雨・小雪で使用可　★エアーノズル等に類する雑音の影響あり
【技術登録されている規格・情報等】 ◆ISO　16001：Earth-moving machinery?Hazard detection systems and visual aids?Performance requirements and tests （土工機械用?危険探知システムおよび視界補助?要求性能および試験） ◆国土交通省・新技術情報提供システム（NETIS）　：　登録番号　TS-020002-A

---

---
