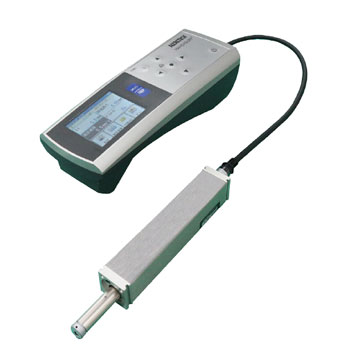

| 測定範囲 |
Z 方向 |
-210 から +160 μm |
| 駆動軸 |
X 方向 16 mm |
| 駆動部 |
動作方式 |
動作方式標準タイプ |
| 評価長さ |
0.2 から 16 mm |
| 測定速度 |
0.5, 0.6, 0.75, 1.0 mm/s |
| ピックアップ |
センシング方式 |
差動インダクタンス |
| 測定方式 |
スキッド式 |
| Z 方向分解能 |
0.0007 μm/-210 から +160 μm |
| 型式 |
(先端R 5 μm)E-DT-SM10A/(先端R 2 μm)E-DT-SM49B
|
| 触針 |
測定力 |
4 mN |
| 先端半径 |
rtip = 5 μm |
| 先端角度 |
90°円錐 |
| 先端材質 |
ダイヤモンド |
| 解析項目 |
対応規格 |
JIS2013/2001, JIS1994, JIS1982, ISO1997/2009, ISO13565, DIN1990, ASME2002/2009, ASME1995, CNOMO 規格に準拠 |
| パラメータ |
断面曲線 |
Pt,Rmax,Rz,Rk,Rpk,Rvk,Mr1,Mr2,Vo,K,tp |
| 粗さ曲線 |
Ra, Rq, Rz, Rv, Rc, Rt, RSm, RΔq, Rsk, Rku, Rmr(c), Rmr, Rδc, Rz94, R3z, RΔa, Ry, Sm, S, tp, PC, RPc JIS,
RPc ISO, RPc EN, Pc, PPI, Rp, Rmax, Mr1, Mr2, Rpk, Rvk, Rk, Vo, K, A1, A2, Rpm, Δa, Δq, Htp |
| モチーフ |
R, Rx, AR, W, Wx, AW, Rke, Rpke, Rvke, NCRX, NR, CPM, SR, SAR, Wte, NW, SAW, SW, Mr1e, Mr2e, Vo, K |
| 評価曲線 |
断面曲線、粗さ曲線、ISO13565 特殊粗さ曲線、粗さモチーフ曲線、うねりモチーフ曲線、包絡うねり曲線 |
| 特性グラフ |
負荷曲線、振幅分布曲線 |
| フィルタ |
フィルタ種別 |
ガウシアン、2RC（位相補償）、2RC（非位相補償） |
| カットオフ値 |
λc |
0.08, 0.25, 0.8, 2.5 mm
λs |
| λs |
無し, 2.5, 8 μm |
| 増幅指示部 |
表示部 |
2.4インチカラー液晶パネル |
| データ出力 |
USBメモリ・プリンタ接続用 USBコネクタx1、USB 通信用 micro USBコネクタx1 |
| プリント出力 |
オプション（外付けプリンタユニット）/ 感熱記録紙 幅：58 mm（記録幅：48 mm） |
| 対応言語 |
日本語、英語、中国語（繁体字）、中国語（簡体字）、韓国語、タイ語、マレーシア語、ベトナム語、インドネシア語、
ドイツ語、フランス語、イタリア語、チェコ語、ポーランド語、ハンガリー語、トルコ語、スウェーデン語、オランダ語、スペイン語、ポルトガル語 |
| 諸元 |
電源 |
充電 |
内蔵バッテリー（ACアダプタ・パソコンのUSB ポート・USB バッテリーにより充電）、 充電時間：4 時間（フル充電で最大約1000 回測定可能） |
| 電圧、周波数 |
AC100 から 240 V ±10%、50/60 Hz、単相（付属ACアダプタ) |
| 消費電力 |
最大10 W |
| 外観寸法(W×D×H)/質量 |
増幅指示部：184.5 mm x 68 mm x 57.4 mm / システム全体 500 g |
