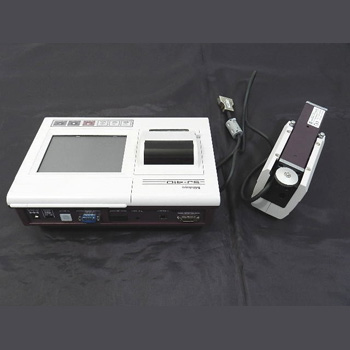

小形表面粗さ測定機 サーフテストSJ-412 レンタル
小形表面粗さ測定機 サーフテストSJ-412は、スキッドレス測定に対応し、現場での測定面のうねりや微細形状の評価を可能にした高精度・多機能の小形表面粗さ測定機です。視認性の良いタッチパネルの大形カラーグラフィックLCDを搭載、サーマルプリンタで記録図形等の印刷が可能です。
| 機材名称 | 小形表面粗さ測定機 サーフテスト |
|---|---|
| 型番 | SJ-412 |
| メーカー | ミツトヨ |
※クリックするとお気に入り登録できます。→
| 機材名称 | 小形表面粗さ測定機 サーフテスト |
|---|---|
| 型番 | SJ-412 |
| メーカー | ミツトヨ |
今すぐ機材が使いたい! 今すぐ価格が知りたい!
※クリックするとお気に入り登録できます。→
○小形表面粗さ測定機の劇的な進化 ○豊富なオプションユニットにより ○より楽に、そしてスムーズで正確な測定を実現
小形表面粗さ測定機 サーフテストSJ-412のレンタル事例
- 金属表面測定に
- 仕上げの粗さ、工作中の粗さの確認に
小形表面粗さ測定機 サーフテストSJ-412【ミツトヨ】の特徴
- カラーグラフィック
視認性が良いカラーグラフィックLCDを搭載し、演算結果や評価曲線をより鮮明に表示できます。印刷せずに結果確認する際に大いに役立ちます。 - バックライト搭載
薄暗い環境での使い勝手を向上させるためにバックライトを搭載しています。 - 簡単操作のタッチパネル付き

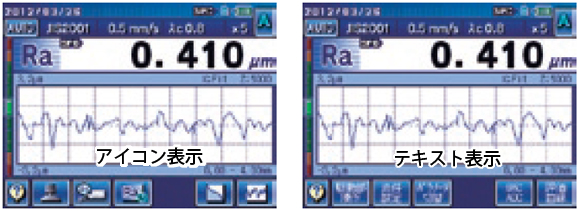

画面表示は、アイコン表示とテキスト表示の切替が可能です。
ユーティリティとユーザビリティを兼ね備えた操作性を実現しています。
- 使いやすさと高機能を両立
評価形表面粗さ測定機に匹敵する解析機能を小形表面粗さ測定機で実現します。
- 様々な規格へ対応
JIS（JIS B 0601:2001, JIS B 0601:1994,JIS B 0601:1982）, VDA, ISO-1997, ANSIの各粗さ規格に対応しています。 - 16ヶ国語に対応
- 高精度測定を実現
●ワイドレンジで高分解能の検出器
■検出器
測定範囲/最小分解能：
800μm/0.01μm
80μm/0.001μm
8μm/0.0001μm
●高い真直精度の駆動部
■駆動部
真直精度/駆動長さ：
0.5μm/50mm (SJ-412) - 多彩なインターフェースを標準装備
外部機器とのインターフェースとしてUSB, RS-232C, SPC出力､フットスイッチI/Fを標準で搭載しています。 - パスワードによる機能のアクセス制限が可能
予めパスワードを登録し、測定条件等の各種設定を測定機管理者だけに限定することもできます。 - ワンボタンで測定実行
耐環境性に優れ丈夫なシートスイッチです。
同一ワーク複数個を連続で測定する場合には、スタートスイッチを押すだけで、測定→ 解析→ 印字までを実行することも可能です。 - 高速プリンタでその場で測定結果を印刷
測定結果は高品位高速サーマルプリンタで印刷可能です。
演算結果や評価曲線のほか、BAC曲線やADC曲線の印字も可能です。
また、カラーグラフィックLCDの表示と同じ横向きでの印刷も可能です。
小形表面粗さ測定機 サーフテストSJ-412【ミツトヨ】の仕様
| 符号 | SJ-412 | |
| コードNo | 178-582-01 | |
| 測定範囲 | X軸 | 50mm |
| Z 軸（検出部） | 800μm、80μm、8μm ※オプションスタイラスにより、最大2,400μmまで可能 |
|
| 検出器 | 検出方式 | 検出方式差動インダクタンス |
| 分解能 | 分解能0.01μm（800μmレンジ）、 0.001μm（80μmレンジ）、 0.0001μm（8μmレンジ） | |
| スタイラス先端形状（角度/半径） | 60°/2μm | |
| 測定力 | 0.75ｍN | |
| スキッド曲率半径 | スキッド曲率半径40mm | |
| 測定方法 | スキッドレス式 / スキッド式（切替） | |
| 駆動部（X軸） | 測定速度 | 0.05、0.1、0.2、0.5、1.0mm/s |
| 駆動速度 | 0.5、1、2、5mm/s | |
| 真直精度 | 0.5μm / 50mm | |
| 上下傾斜ユニット | 上下移動量 | 10mm |
| 傾斜調整角度 | ±1.5° | |
| 対応規格 | 対応規格JIS1982 / JIS1994 / JIS2001 / ISO1997 / ANSI / VDA | |
| パラメータ | パラメータRa, Rq, Rz, Ry, Rp, Rv, Rt, R3z, Rsk, Rku, Rc, RPc, RSm, Rmax※1, Rz1max※2, S, HSC, RzJIS※3, Rppi, RΔa, RΔq, Rlr, Rmr, Rmr(c),Rσc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, λa,λq, Lo, Rpm, tp※4, Htp※4, R, Rx, AR, W, AW, Wx, Wte カスタマイズ可能 | |
| 評価曲線 | 評価曲線断面曲線、粗さ曲線、DF曲線、うねり曲線、粗さモチーフ曲線、うねりモチーフ曲線 | |
| 解析グラフ | 負荷曲線、振幅分布曲線 | |

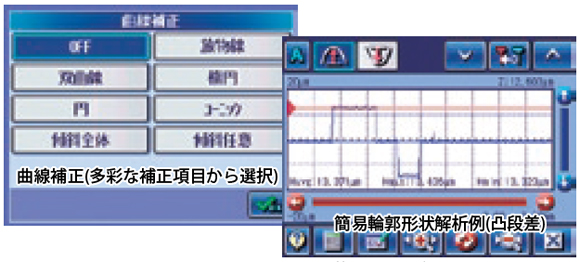

| 曲線補正 | 放物線、双曲線、楕円、円、コーニック、傾斜補正、補正なし | |
| フィルタ | フィルタ2CR、PC75、ガウシャン | |
| カットオフ値 | λc | 0.08、0.25、0.8、2.5、8mm |
| λs ※5 | 2.5、8、25μm | |
| 基準長さ | 0.08、0.25、0.8、2.5、8、25mm | |
| 区間数 | ×1、×2、×3、×4、×5、×6、×7、×8、×9、×10、×11、×12、×13、×14、×15、×16、×17、×18、×19、×20 | |
| 任意長さ | 0.1〜50mm | |
| 演算表示部 | カスタマイズ機能 | 表示 / 演算させたい粗さパラメータを選択可能 |
| 簡易輪郭解析機能 | 段差、段差量、面積、座標差 | |
| D.A.T機能 | スキッドレス測定時の水平出し調整を補助 | |
| リアルサンプリング機能 | 駆動部を停止させたままで検出器の変位を入力 | |
| 統計処理 | 3パラメータまで、最大値、最小値、平均値、標準偏差、合格率、ヒストグラムを演算 | |
| 合否判定※6 | 最大値ルール/ 16％ルール/ 平均値ルール/ 標準偏差（1σ, 2σ, 3σ） | |
| 測定条件の保存 | 最大10件（演算表示部） | |
| 印刷機能（内蔵サーマルプリンタ） | 測定条件 / 演算結果 / 合否判定結果 / 区間毎の演算結果 / 公差値 / 評価曲線 / 表示曲線 / 負荷曲線 / 振幅分布曲線 /環境設定項目 / 統計結果（ヒストグラム） | |
| 表示言語 | 16ケ国語対応（日本、英、ドイツ、フランス、イタリア、スペイン、ポルトガル、韓国、中国（簡体、繁体）、チェコ、ポーランド、ハンガリー、トルコ、スウェーデン、オランダ） | |
| 保存機能 | 内蔵メモリ：測定条件（10件）メモリカード（オプション）：測定条件500件、測定データ10000件、画面データ500件、テキストデータ10000件、統計データ500件、機器設定状態のバックアップ1件、トレース10データ保存10件 | |
| 外部入出力機能 | USB I /F、Digimatic 出力、RS-232C I /F、フットスイッチI/F | |
| 電源 | バッテリ ※充電時間/測定可能回数 |
内蔵バッテリ（Ni-MH 充電池）/ ACアダプタの2 電源 ※内蔵バッテリ充電時間：約4 時間（周囲温度により異なる場合があります） ※測定可能回数：約1000 回（使用条件、環境等により異なる場合有り） |
| 最大消費電力 | 50W | |
| 外観寸法（W×D×H） | 演算表示部 | 275×198×109mm |
| 上下傾斜ユニット | 130.9×63×99mm | |
| 駆動部 | 154.5×35.8×46.6mm | |
| 質量 | 演算表示部 | 1.7kg |
| 上下傾斜ユニット | 0.4kg | |
| 駆動部 | 0.64kg | |
※1: VDA規格選択時及びANSI規格、JIS’82規格選択時のみ演算可能です。 ※2: ISO’97規格選択時のみ演算可能です。 ※3: JIS’01規格選択時のみ演算可能です。 ※4: ANSI規格のみ演算可能です。 ※5: JIS’82規格を選択時は無効になります。 ※6: ANSI規格では平均値ルールのみ可能です。VDA規格では、16%ルールは選択できません。
