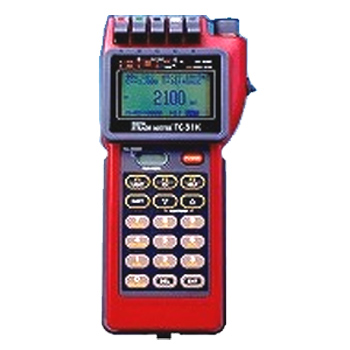

ひずみ測定器 TC31K レンタル
ひずみ測定器 TC31Kは、ひずみ、直流電圧、熱電対、白金測温抵抗体の測定ができるハンドヘルドタイプのひずみ測定器です。コンパクトな形状と防滴構造を採用していますので、屋外でも安心して使用できます。
デジタルひずみ測定器TC-31K【東京測器研究所】の概要
- デジタルひずみ測定器 TC-31Kは､ひずみゲージ､ひずみゲージ式変換器､直流電圧､熱電対の測定ができるハンドへルドタイプの1点用測定器です。片手にすっきり収まるコンパクトな形状と防滴構造を採用していますので､屋外でも安心して使用できます。ひずみゲージなどのリード線を接続する端子部は､強力ワンタッチタイプを採用し接続が非常にスピーディになりました。ひずみ測定では､完全な補正方法コメット(Comet)を搭載しています。
- デジタルひずみ測定器 TC-31Kの電源は内蔵の単3形電池で､ニッカド充電池またはアルカリ乾電池のどちらも使え､現場でも簡単に交換できます。
- デジタルひずみ測定器 TC-31Kのデータメモリエリアは最大20のブロックに分けて記録できます。またブロックごとに係数などのプログラムを予め設定できます。そのため､複数の現場を移動しながらデータを収集する場合などでも設定やデータ整理が容易です。
- デジタルひずみ測定器 TC-31Kの液晶ディスプレイには､測定値に加えて係数値やセンサモードなどが常に表示されていますので､操作ミスが防げます。また時系列データのグラフィック表示機能によりメモリされたデータの変化の傾向をその場で確認することができます。インターバルタイマ､データメモリによるデータ記録や､パーソナルコンピュータと接続してコントロールやデータ転送も行えます。抵抗および絶縁抵抗の測定も可能で､ひずみゲージや変換器などのチェックにも使用できます。
デジタルひずみ測定器TC-31K【東京測器研究所】の特長
- デジタルひずみ測定器 TC-31Kは、ひずみ､直流電圧､熱電対､白金測温抵抗体の測定が可能
- デジタルひずみ測定器 TC-31Kは、新しいひずみの測定方法コメット(Comet)搭載
- Comet A ： 1ゲージ3線法において､初期不平衡値に影響されないブリッジ回路の非直線性誤差の完全な補正
- Comet B ： Comet Aに加え､リード線延長による感度低下の自動補正
- デジタルひずみ測定器 TC-31Kの電源は単3形電池4本で､現場での交換が可能/インターバルタイマによる自動測定
- データメモリ内蔵/メモリデータがグラフで確認できる/RS-232Cによるコントロールとデータ転送
- デジタルひずみ測定器 TC-31Kは、抵抗､絶縁抵抗測定によりひずみゲージなどのチェックも可能
デジタルひずみ測定器TC-31K【東京測器研究所】の仕様
| [測定範囲] |
| 測定項目 |
ひずみ |
直流電圧 |
熱電対 |
白金測温抵抗体 |
| 測定範囲 |
±30000
×10-σひずみ
[±240000
×10-σひずみ] |
V 240mVﾚﾝｼﾞ
±30mV
[240mV]
V 24V
±3V [24V] |
K -200〜+1370℃
T -200〜+ 400℃
J -200〜+1200℃
E -200〜+1000℃
S - 10〜+1760℃
B +200〜+1760℃
R - 10〜+1760℃
N -200〜+1300℃ |
-200〜+650℃ |
| 測定モード |
イニシャル
ダイレクト
メジャー |
イニシャル
ダイレクト
メジャー |
ダイレクト |
ダイレクト |
| 初期値
記憶範囲 |
±240000
×10-σひずみ
以内 |
±24V以内 |
--- |
--- |
| サンプリング
速度 |
約0.25秒 |
約0.25秒 |
約0.5秒 |
約0.25秒 |
| 備考 |
1G3W
120､240､350Ω
2G､4G
120〜1000Ω
定電流
4G350Ω
ブリッジ電源
DC2V(50mS) |
入力
インピーダンス
V 240mVﾚﾝｼﾞ
500MΩ以上
V 24Vﾚﾝｼﾞ
1MΩ以上 |
基準接点温度
補償内蔵
(外部補償も可)
デジタル
リニアライズ
JISC1602-1995 |
JISC1604-1997 |
| [ ] 内は､×8レンジ 定電流モードの延長距離 ケーブル往復抵抗 200Ω以内
リード線抵抗補正Comet B （1ゲージ3線法） |
| [測定精度] |
|
ひずみ
4GAUGE |
×1
×8 |
1×10-σひずみ
2×10-σひずみ |
0.08+1
0.08+2 |
0.0045
0.0045 |
0.04
0.04 |
|
電 圧
V 240mV |
×1
×8 |
0.001mv
0.002mv |
0.08+2
0.08+2 |
0.0045
0.0045 |
0.04
0.04 |
|
電 圧
V 24V |
×1
×8 |
0.1mv
0.2mv |
0.08+2
0.08+2 |
0.0045
0.0045 |
0.04
0.04 |
| 許容入力電圧 |
V240mV
V24V |
±5V
±35V |
|
|
|
| メーカー |
東京測器研究所 |
| 測定点数 |
1点 |
| 表示 |
128×64ドット液晶表示バックライト付 |
| 時計 |
設定：年､月､日､時､分､秒 精度：±2秒/日 (at 23±3℃) |
| インターバルタイマ |
設定：測定間隔(1秒単位で最大99時間59分59秒まで)と測定回数
を設定可能 |
| データメモリ |
容量：最大13000データ |
| オートパワーオフ |
内蔵電池使用時に､キー操作をせずRS-232C信号も受けない
場合､10分後に自動的に電源をオフにする(ON-OFF切換可) |
| 防滴性 |
IP-54(コネクタキャップを装着した状態) |
| 使用温湿度範囲 |
-10〜+50℃ 85％RH以下 (結露を除く) |
| 保存温度範囲 |
-20〜+60℃ |
| 電源 |
単3形アルカリ乾電池(LR6) 4個 |
| 連続使用時間 |
約10時間：アルカリ乾電池使用 ひずみ測定350Ωブリッジ接続時 |
| 外形寸法 |
102(W)×55(H)×223(D)mm |
| 質量 |
約850g |
| ひずみ測定器 TC31Kのカタログ |  |
| ひずみ測定器 TC31Kの取説 |  |
