<< 騒音計NL-06とレベルレコーダーLR-07の簡易取扱説明書 >>

<騒音計の準備>

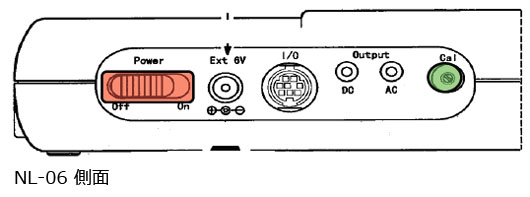

1. Powerスイッチ（オレンジ色）をスライドさせ電源を入れます。

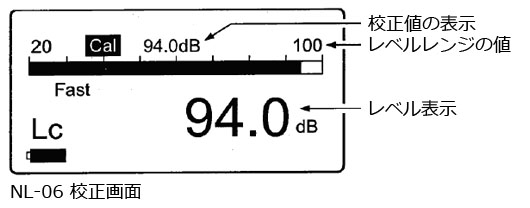

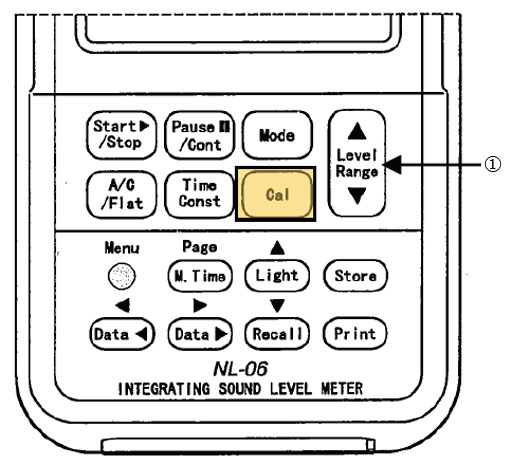

2. Calボタン（黄色）を押し校正値を表示させます。
   ※校正値はレベルレンジの最大値から6dB低い値になるようにCalトリム（緑色）をドライバーで回して調整します(1)。
   （例）レベルレンジ20100の場合　校正値94.0dB
   　　レベルレンジ30120の場合　校正値114.0dB


3. 校正値の設定が終了後、再度Calﾎﾞﾀﾝ（黄色）を押し測定画面に戻します。

< 騒音計NL-06とレベルレコーダーLR-07の接続 >

1. 付属の接続ケーブル（CC-24）でNL-06のAC/DC出力端子（AC/DCOUT）とLR-07の入力端子（Input）を接続します。

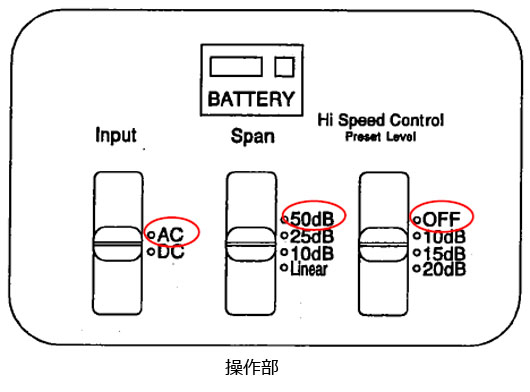

< レベルレコーダーLR-07の操作部の設定 >

1. InputをACに合わせます。
2. Spanを50ｄBに合わせます。
3. Hi Speed Control をOFFに合わせます。

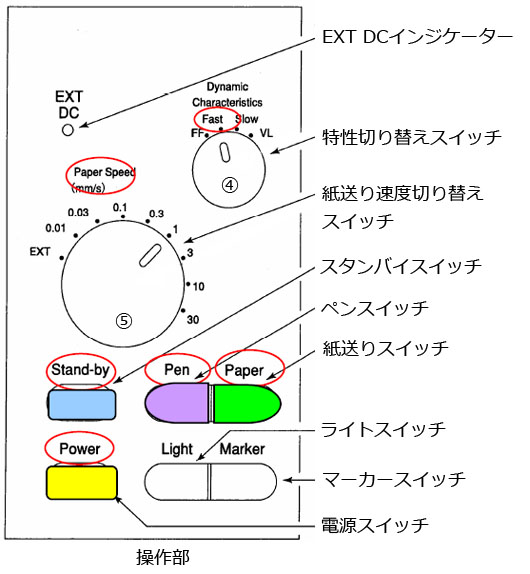

4. Dynamic CharacteristicsをFastに合わせます。(4)
5. Paper Speedを任意の位置に合わせます。(5)
   （例） 記録紙は50m巻きです。
   　　0.1mm/sec 8時間約2m50cm
   　　0.3mm/sec 8時間約8m
   　　１mm/sec 8時間約28m
6. Powerボタン（黄色）を押します。
7. Penボタン（紫色）を押します。
8. Stand-byボタン（水色）を押します。

9. 騒音計（NL-06）のCalボタンを押します。

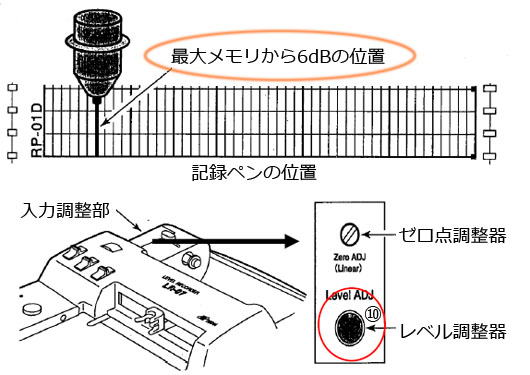

10. レベルレコーダーの記録ペンが左より6マス目を指すようにLevel ADJを回し調整します。

11. 騒音計のCalボタンを押し測定画面に戻します。
12. Paperボタン（黄緑色）押し記録開始になります。

< 記録紙の読み方 >

• 騒音計（NL-06)のレベルレンジの設定値によって記録紙の読み方が変化します。
• （例） レベルレンジを30120に設定した場合、左端が最大値の120ｄBになります。記録紙は50マスありますので右端は70dBとなります。70dB以下は記録されませんので、騒音レベルにあったレベルレンジに切り替えてください。
