<< 風向風速計データロガーシステムOT-708の簡易取扱説明書 >>

<風向風速計データロガーと発信器を接続>

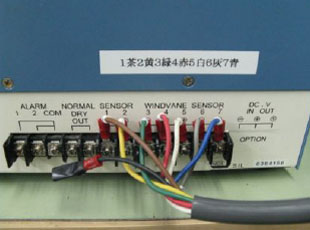

1. ロガーと発信器を接続します。発信器からのケーブルは色分けされていますのでロガー背面の端子台の接続シールに合わせて接続します。（7pin)



<風向風速計データロガーの設定>

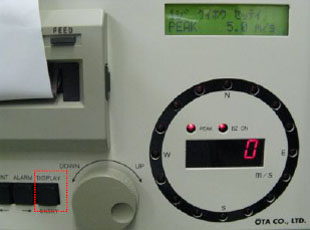

1. DISPLAY/ENTERキーを押しながら、電源スイッチを入れます。
   ※1時警報の設定の表示が出るまでDISPLAY/ENTRYキーを押し続けます。

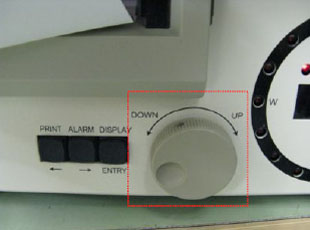

2. JOGダイヤルを右に1クリック回すと、各設定モードに入ります。


3. 各設定（415）

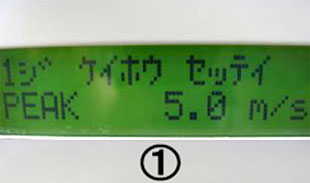

   • 1ジケイホウセッテイ PEAK ：瞬間風速に対しての1次警報値。

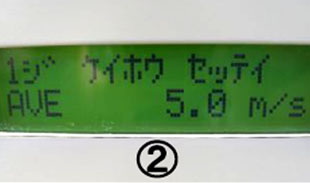

   • 1ジケイホウセッテイ　AVE　：平均風速に対しての1次警報値。

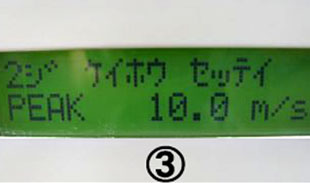

   • 2ジケイホウセッテイ PEAK ：瞬間風速に対しての2次警報値。

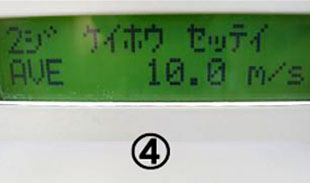

   • 2ジケイホウセッテイ　AVE　：平均風速に対しての2次警報値。

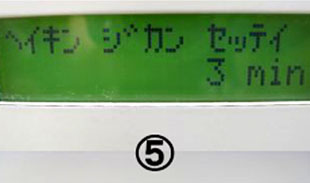

   • ヘイキンジカンセッテイ　：平均風速測定の移動平均の時間。

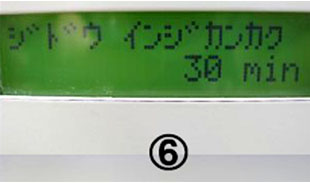

   • ジドウインンジカンカク　：何分毎に自動印字するか。

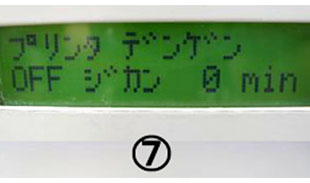

   • プリンタデンゲンOFFジカン　：プリンタの電源を切断するまでの時間を設定します。

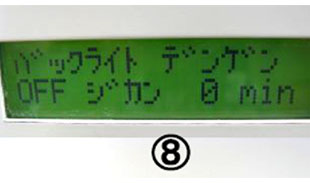

   • バックライトデンゲンOFFジカン　：LCDのバックライトの電源を切断するまでの時間。

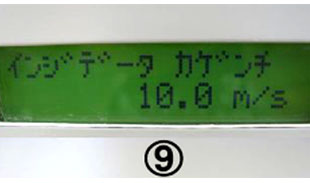

   • インジデータカゲンチ ：測定値の印字データの下限値。

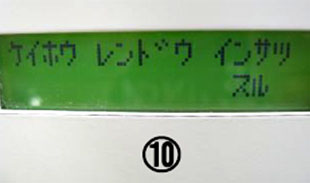

   • ケイホウレンドウインサツ　：1次、2次警報発生時に連動して印刷するか、しないか。

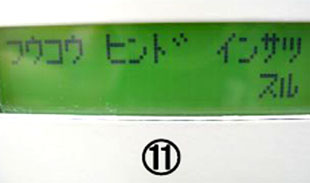

   • フウコウヒンドインサツ　：最後にその日の瞬間最大風速を印字しますが、その時に風向頻度を算出して印刷するか、しないか。

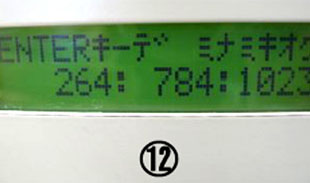

   • ENTERキーデ　ミナミキオク　：風向センサの風向位置の合わせこみの設定。（風向センサを南の位置で固定し、DISPLAYキーで設定）

     （データ（設定値）の変更はDISPLAYキーを押し、カーソルを表示させJOGダイヤルでデータをUP/DOWNさせ変更します。データが決定したらDISPLAYキーを押しカーソルを消し、記憶させます。）
     ＊詳細な設定は本機の取扱説明書を参照して下さい。
4. 全てのデータ設定の変更が終わったらDISPLAYキーを3秒以上押し続けると通常画面に戻ります。同時に設定した値が印刷されますので確認することができます。（設定完了）



<風向風速計データロガーの記録紙交換>

1. まず電源が入っていないか確認します。

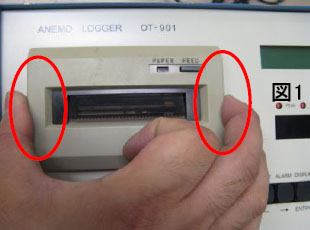

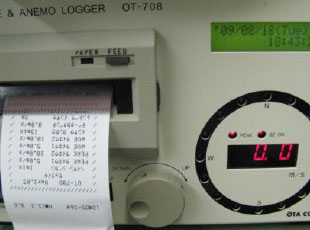

2. 図1の○で囲んだ部分を指で摘み、記録紙カバーを引くように外します。

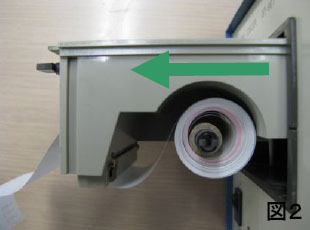

3. 記録紙カバーを外したら、図2←のように基盤ごと引き出します。

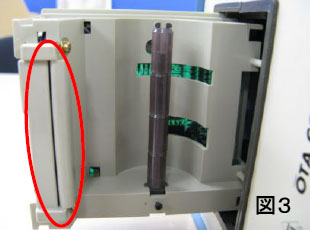

4. 図２のように記録紙を横から入れ、紙を上から出して図3の○で囲んだ部分に下から入れます。


5. そのまま記録紙を入れた状態で電源を入れます。
6. 記録紙に設定内容が印字されたら、図1のようにもう一度記録紙カバーを付けます。

風向風速計データロガーシステムOT-708
