<<管内検査カメラGラインスコープ2830>>

<1.各部の名称・標準付属品>

<2.作業前の準備(本体の運搬・設置)>

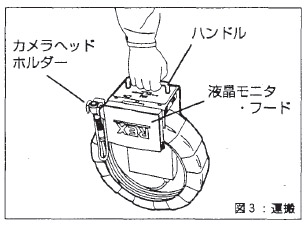

1. 運搬 運搬の際は、カメラヘッドをカメラヘッドホルダーに固定し、液晶モニタ・フードをたたんで、ハンドルを持って運んでください。

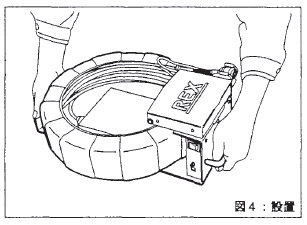

2. 設置 設置の際には、本体を両手で持ち、ゴム足側を下にして静かに置いてください。


<3.電源への接続>

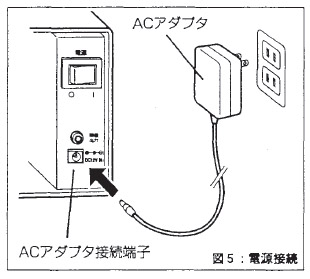

1. Gラインスコープ本体の接続部にACアダプタを接続してください。 ・スイッチがOFFになっていることを確認ください。 ・ACアダプタをコンセント（AC100V）に接続ください。


<4.作業手順>

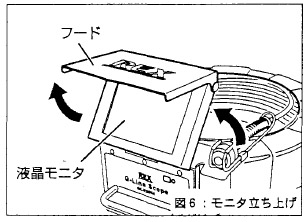

1. 液晶モニタを立ち上げる フードと液晶モニタを見やすい状態にセットしてください。

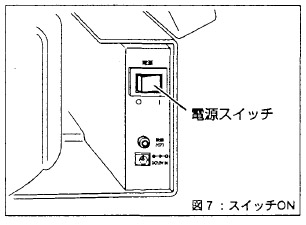

2. スイッチをONにする】

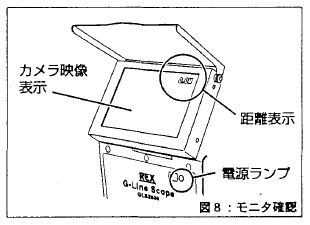

3. 液晶モニタの立ち上がりの確認 ・電源ランプが点灯していることを確認 ・液晶モニタにカメラの映像が表示されていることを確認 ・液晶モニタ右上に距離表示が出ていることを確認

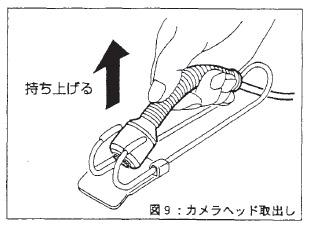

4. カメラヘッド取り出し カメラヘッドを図9のように持ち上げ、カメラヘッドホルダーから取り出してください。

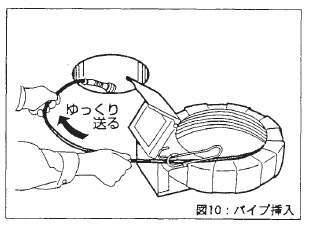

5. 被検査パイプへ挿入する ゆっくりとケーブルを引き出しながら、カメラヘッドを検査を行うパイプに挿入していきます。 ＊ケーブルを早く引き出したり、無理に強い力で引っ張ると破損の原因になります。

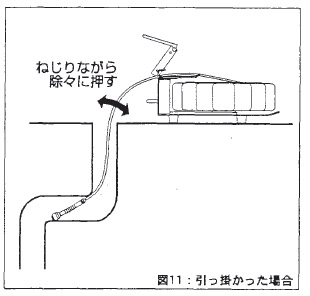

   (＊曲管を通過させるときは) パイプの曲部（エルボなど）を通過させるときに、カメラヘッドが引っ掛かった場合は、無理に押したり引いたりせず、ケーブルをねじりながら徐々に押すようにしてください。 ＊無理な力を加えるとケーブル接続部などが破損する場合があります。

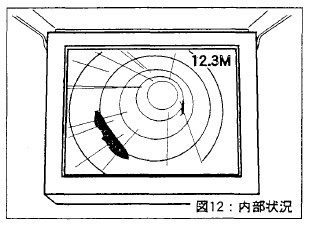

6. 被検査パイプ内部の状況 ・モニタの映像を見ながらカメラヘッドを送っていき、内部を観察してください。 ・カメラヘッドの向きによって映像の向きも変わります。 　（カメラが逆さまになると映像も上下が逆になります）

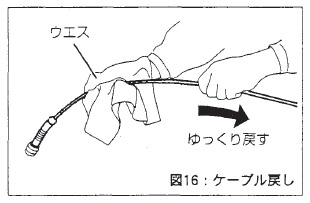

7. ケーブルを戻す １）ケーブルを戻す際は、ゆっくりと戻してください。 ＊戻す際にはウエスなどを持ち、ケーブルに付着した水分を拭き取りながら 戻してください。 ２）カメラヘッドをカメラヘッドホルダーに固定してください。

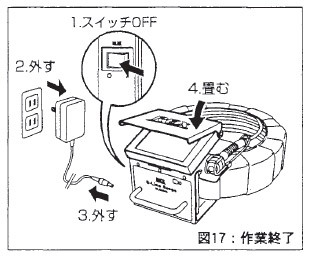

8. 作業終了 １）電源をスイッチをOFFにします。 ２）ACアダプタをコンセントから外し、本体からも取り外します。 （ACアダプタは付属品ケースに収納してください） ３）全体に付着した汚れや水分を拭き取ってください。 ４）液晶モニタとフードを畳んでください。

9. 収納・保管 収納は直射日光の当たらない冷暗所で行ってください。

<5.映像の記録・保管について>

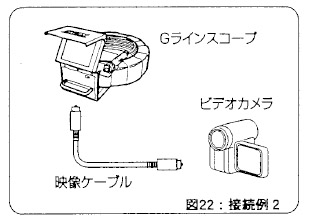

1. 映像端子に映像ケーブルを接続する。

2. 映像を録画したいビデオレコーダーなどの映像入力端子にケーブルを接続する。

3. ビデオレコーダーなどの操作により映像を録画する。
