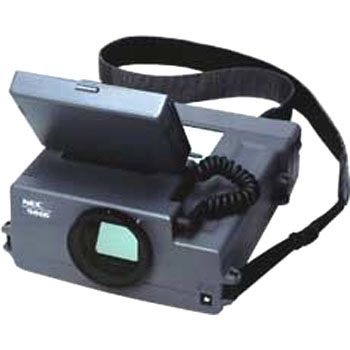

サーモグラフィー 赤外線画像装置サーモトレーサ TH5102の概要>

サーモトレーサ TH5102は8〜12μmの長波長領域を採用したスターリング冷却方式の高精度赤外線熱画像装置です。長検出器の採用により、太陽光の影響を受けにくく、最小検知温度差は0.03℃（at 30℃）の優れた精度で、送電設備やプラントの異常監視に威力を発揮します。検出部と表示部を一体化し、小型・軽量のコンパクトボディは携帯性に優れています。また、5倍望遠レンズの装着により、遠方の送電線のスリーブの圧着不良や浸食などによる、送電線の保守が安全且つ効率よく行えます。フルオート機能はフォーカス（焦点設定）、レベル（中心温度設定）、センス（感度設定）など測定に必要な設定を自動化し、簡単操作を実現しています。

サーモグラフィー 赤外線画像装置サーモトレーサ TH5102の特長

●検出部表示部一体型のB5ファイルサイズ、質量3.8kgの本体に、5型液晶ディスプレイを搭載、携帯して移動しながらの計測が可能です。
●フルオート機能で簡単計測フォーカス、レベル、センスなど測定に必要な設定を自動化し、簡単操作を実現しています。
●高速・高画質測定高感度多素子赤外線センサの採用で、フレーム時間：1／22s、最小検知温度差：0.03℃高速・高画質な計測が行えます。
●メモリカードに測定データを記録PCMCIAメモリカード又は内蔵メモリ（64画像）に保存できます。
●高機能計測器アラーム機能任意の温度を設定し、その温度を超えた時アラーム音を発生して測定者に異常を知らせます。
●Windows対応オプションプログラムを用意。測定したデータはWindows環境下で動作する熱画像処理プログラムを用意。パソコンにてデータの解析・報告書の作成が行えます。

サーモグラフィー 赤外線画像装置サーモトレーサ TH5102の用途

●屋外電力設備の保全用途
●電力送電線の地上測定による保全用途
●スリーブの保守点検
●電子基板の温度分布測定などの研究開発
●バイクマフラ部の熱設計
●タイルモルタル外壁はくり診断
●住宅の省エネルギー・断熱診断
●火山観測・地熱計測
※新型インフルエンザ対策にも

サーモグラフィ 赤外線画像装置サーモトレーサ TH5102の仕様

メーカー	NEC三栄
本体仕様
温度測定範囲	レンジ1は‐10℃〜200℃、レンジ2は0℃〜800℃
最小検知温度差	ノーマルモード0.03℃(at30℃）、ファーストモード0.1℃(at30℃)
測定精度	±0.5％(レンジフルスケール)
測定波長	8〜12μm
検出器	HgCdTe(スターリングクーラ冷却方式)
走査角	水平21.5°×垂直21.5°
瞬時視野角	1.5mrad
焦点距離	30cm〜∞
フレーム時間	ノーマルモード0.65sec、ファーストモード1は1/22sec(インタポレーション)、ファーストモード2は1/22sec(インタレース)
光学ズーム	内蔵2倍ズーム(ノーマルモード時のみ)
熱画像画素数	255(H)×223(V)
データ深度	12bits
環境温度補正	有り
使用温度範囲	0℃〜40℃ 90％RH以下(結露させないこと)
電源	ACアダプタ100V、DC電源12V
消費電力	約24Ｗ
外形寸法	約幅198×高さ93×奥行235(mm)突起部除く
質量	約3.8kg(バッテリを含まず)

（インフルエンザ対策、コロナ対策）

・異常温度を超えるとアラーム音が鳴ります
・相対的に体表温が高い人を見つけることができます
・非接触で安全にスクリーニング
・外部モニターに映し出すことも可能です
・来場者のセルフチェック

＊注意＊
サーモグラフィは物体の温度分布を表示するもので
被写体が感染しているかどうかを判断するものではありません。
測定はあくまでも表面温度分布となり、体温計で測定される体温とは温度が異なります。
体表温は計測時や計測前の環境条件、被測定者の条件によって変動致します
