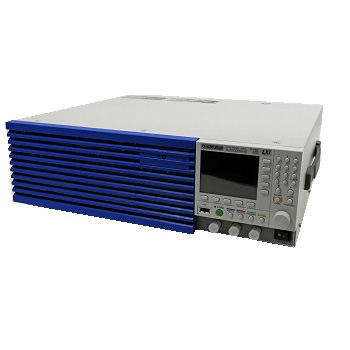

高電圧直流電子負荷装置 PLZ2005WH2 レンタル
| 機材名称 | 高電圧直流電子負荷装置 |
|---|---|
| 型番 | PLZ2005WH2 |
| メーカー | キクスイ |
※クリックするとお気に入り登録できます。→
| 機材名称 | 高電圧直流電子負荷装置 |
|---|---|
| 型番 | PLZ2005WH2 |
| メーカー | キクスイ |
今すぐ機材が使いたい! 今すぐ価格が知りたい!
※クリックするとお気に入り登録できます。→
高電圧直流電子負荷装置 PLZ2005WH2【キクスイ】の特徴
- ・1筐体20kWで超コンパクト（PLZ20005WH2）
- ・並列接続：5台（最大100kW/2000A）、異モデルによる接続が可能
- ・同期運転可能：複数台のPLZ-5WH2シリーズに対して、ロードオン／オフコントロールやシーケンスの実行を同期させることも可能
- ・シーケンス機能：USBメモリでプログラムを保存／読込可能
- ・任意IV特性（ARB）モードを搭載
- ・カラー液晶ディスプレイを搭載で視認性アップ
- ・データロギング機能：電圧／電流／電力／経過時間／積算電流／積算電力の測定（測定値の表示、 内部メモリーに記憶、USBにCSV形式で保存）
- ・正弦波電流の重畳が可能（サイン機能、1Hz~10kHz）
- ・カットオフ機能搭載：任意の電圧／経過時間／積算電流／積算電力にてロードオフ
- ・LAN（LXI対応）・USB・RS232Cを標準装備 ※GPIBはオプション
高電圧直流電子負荷装置 PLZ2005WH2【キクスイ】の仕様
| 動作電圧（DC） | 10 V ~ 1000 V | |
|---|---|---|
| 電力 | 12000 W | |
| 電流 | 240 A | |
| 入力電圧範囲 | 100 Vac ~ 240 Vac（90 Vac ~ 250 Vac）単相 | |
| 入力周波数範囲 | 47 Hz ~ 63 Hz | |
| 消費電力 | 90 VAmax | |
| 突入電流 （ピーク値） |
100 Vac | 30 Amax |
| 230 Vac | 80 Amax | |
| 漏れ電流※1 | 0.6 mA 以下 | |
| 環境条件 | 動作温度範囲 | 0 ℃ ~ 40 ℃ |
| 動作湿度範囲 | 20 %rh ~ 85 %rh（結露なし） | |
| 保存温度範囲 | -25 ℃ ~ 60 ℃ | |
| 保存湿度範囲 | 90 %rh 以下（結露なし） | |
| 設置場所 | 屋内使用、2000 ｍ まで、過電圧カテゴリII | |
| 絶縁抵抗 | 一次⇔シャシ、 入力端子、モニタ端子 |
1000 Vdc、30 MΩ 以上（70 %rh 以下） |
| 入力端子⇔シャシ、 モニタ端子 |
1000 Vdc、3 MΩ 以上（70 %rh 以下） | |
| 耐電圧 | 一次⇔シャシ、 入力端子、モニタ端子 |
1500 Vac、2s 間にて異常なし |
| 入力端子⇔シャシ、 モニタ端子 |
1500 Vac、2s 間にて異常なし | |
| 質量 | 約 16 kg | |
| 付属品 | 【全モデル共通】 電源コード（1 本、線長約 2.5 m）、セイフティターミナルアダプタ TL41（赤色 1 組、黒色 1 組）、 外部コントロール用コネクタキット（1 組）、安全のために（1 冊）、セットアップガイド（1 冊）、 クイックリファレンス（和文 1 枚、英文 1 枚）、CD-ROM（1 枚）、China RoHS シート（1 枚） 【PLZ1005WH2／PLZ2005WH2／PLZ4005WH2 のみ】 後面 DC INPUT 端子カバー（1 組）、後面 DC INPUT 端子用ねじセット（2 組）、 後面 DC INPUT 端子カバー用ねじ（2 個）、 前面 DC INPUT 端子カバー（1 個）、前面 DC INPUT 端子用ねじ（2 個）、 ※重量物警告シール（1 枚）※ PLZ4005WH2 のみ |
|
| 電磁適合性（EMC）※2 ※3 | 以下の指令および規格の要求事項に適合 EMC 指令 2014／30／EU、EN 61326-1（Class A）、EN 55011（Class A ※4、Group 1 ※5） EN 61000-3-2、EN 61000-3-3 適用条件：本製品に接続するケーブルおよび電線は、すべて 3 m 未満を使用。 |
|
| 安全性 ※2 | 以下の指令および規格の要求事項に適合 低電圧指令 2014／35／EU※2 EN 61010-1（Class I ※6 , 汚染度 2※7 ） |
|
- ※1 後面 DC INPUT の+端子と-端子の間における漏れ電流。1000 Vdc にて。
- ※2 特注品、改造品には適用されません。
- ※3 本体に CE マーキング / UKCA マーキングの表示のあるモデルに対してのみ。
- ※4 本製品は Class A 機器です。工業環境での使用が意図されています。本製品を住宅地区で使用すると干渉の原因となることがあります。そのような場合には、ラジオやテレビ放送の受信干渉を防ぐために、ユーザによる電磁放射を減少させる特別な措置が必要となることがあります。
- ※5 本製品は Group 1 機器です。本製品は、材料処理または検査/分析のために、電磁放射、誘導および/または静電結合の形で意図的に無線周波エネルギーを発生/使用しません。
- ※6 本製品は Class I 機器です。本製品の保護導体端子を必ず接地してください。正しく接地されていない場合、安全性は保障されません。
- ※7 汚染とは、絶縁耐力または表面抵抗率の低下を引き起こし得る異物(固体、液体、または気体)が付着した状態です。汚染度 2 は、非導電性の汚染だけが存在し、ときどき、結露によって一時的に導電性になり得る状態を想定しています。
| 高電圧直流電子負荷装置 PLZ2005WH2のカタログ | |
.
