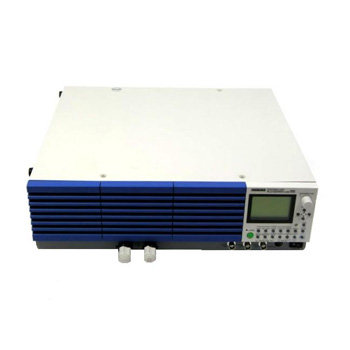

多機能電子負荷装置 PLZ1004WH レンタル
| 機材名称 | 多機能電子負荷装置 |
|---|---|
| 型番 | PLZ1004WH |
| メーカー | キクスイ |
※クリックするとお気に入り登録できます。→
| 機材名称 | 多機能電子負荷装置 |
|---|---|
| 型番 | PLZ1004WH |
| メーカー | キクスイ |
今すぐ機材が使いたい! 今すぐ価格が知りたい!
※クリックするとお気に入り登録できます。→
多機能電子負荷装置 PLZ1004WH【キクスイ】の特徴
- ・0.3Vで100Aをフルロード（PLZ334WL）※最小動作開始電圧は50mV
- ・負荷電圧2.3Ｖでも高スルーレート50A/μs（立上り／立下り時間換算：2μs）
- ・最小電流設定分解能50μA（Lレンジ）
- ・動作モードは6モード対応（定電流・定抵抗・定電圧・定電力・定電流＋定電圧・定抵抗＋定電圧）
- ・シーケンス機能、スイッチング機能搭載
- ・タイマ機能と時間・電圧計測機能により電池の放電特性評価が可能
- ・GPIB／RS232C／USB インターフェース標準装備
- ・入力電圧は100Vac~240Vac
- ・各種保護回路装備（過電圧・過電流・過電力・過熱・低電圧・逆接続）
多機能電子負荷装置 PLZ1004WH【キクスイ】の仕様
| 動作電圧 | 5V~650V | |
|---|---|---|
| 電流 | 50A | |
| 電力 | 1000W | |
| 入力電圧範囲／入力周波数範囲 | 100Vac ~ 240Vac （90Vac ~ 250Vac） 単相 連続／ 47Hz ~ 63Hz | |
| 消費電力 | 160VAmax | |
| 突入電流※1 | 140Amax | |
| 保護導体電流（100V、50Hz時 代表値） | 600μA | |
| 動作温度範囲／動作湿度範囲 | 0℃ ~ 40℃／20%rh ? 85%rh （結露なきこと） | |
| 保存温度範囲／保存湿度範囲 | -20℃ ~ 70℃／90%rh以下 （結露なきこと） | |
| 対接地電圧 | ±750Vdc | |
| 絶縁抵抗 | 一次⇔入力端子 | 1000Vdc,30MΩ以上（周囲温度70%rh以下） |
| 一次⇔シャシ | 1000Vdc,30MΩ以上（周囲温度70%rh以下） | |
| 入力端子⇔シャシ | 1000Vdc,30MΩ以上（周囲温度70%rh以下） | |
| 耐電圧 | 一次⇔入力端子 | 1500V Vac 1分間異常なし |
| 一次⇔シャシ | 1500V Vac 1分間異常なし | |
| 入力端子⇔シャシ | 1000V Vdc 1分間異常なし | |
| 外形寸法（最大寸）mm | 429.5（455）W × 128（150）H × 400（470）Dmm | |
| 質量 | 約16kg | |
| バッテリバックアップ | 設定情報をバックアップ | |
| 付属品 | 電源コード1本（SVT3 18AWG 3Pプラグ付、線長2.4m）、 負荷入力端子カバー1個、 負荷入力端子カバー用ロックプレート2個、 負荷入力端子用ねじセット2組、 CD-R※2 1枚 セットアップガイド（和・英）1冊、 クイックリファレンス（和）1冊、 クイックリファレンス（英）1冊 | |
| 電磁適合性※3 | 以下の規格に適合 Immunity IEC61326-1:2006 Class A Emission IEC61326-1:2006 Class A IEC61000-3-2:2006+A1:2009+A1:2009 IEC61000-3-3:2008 | |
| 安全性※4 | 以下の規格に適合 低電圧指令 2006/95/EC EN61010-1：2001 | |
- ※1 100Vac入力時は約70A
- ※2 CD-Rにアプリケーション＆サンプル、ユーザーズマニュアル、通信インターフェースマニュアル,VISAライブラリ（KI-VISA）を収録
- ※3 パネルにCEマーキングの表示のあるモデルに対してのみ。特注品、改造品には適用されません。
- ※4 本製品はClass I 機器です。本製品の保護導体端子を必ず接地してください。正しく接地されていない場合、安全は保証されません。
