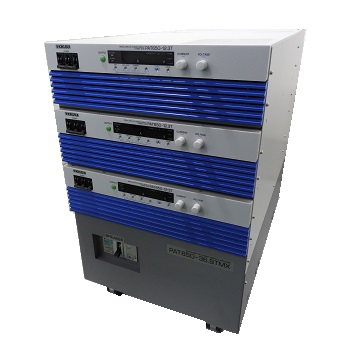

直流安定化電源スマートラックシステム PAT650-36.9TMX レンタル
直流安定化電源スマートラックシステム PAT650-36.9TMXのレンタル事例
- 様々な評価・試験用電源として
直流安定化電源スマートラックシステム PAT650-36.9TMX【キクスイ】の特徴
- ・優れたコストパフォーマンス!出力容量1W あたり100 円~を実現!
電力変換効率(廃熱抑制)の高い「ソフトスイッチング方式」の採用により、出力ノイズの低減、高密度実装による小型化、そして動作周囲温度50℃での全負荷連続運転を実現しました。8kW の大容量で、従来製品(当社)の6kW 電源以下のプライス。ぜひこのコストパフォーマンスをくらべて下さい。 - ・大容量なのにコンパクト!
省スペースでスッキリ使える!縦置きでも使える!(オプション) - ・小型化・高効率・省エネの実現!
ソフトスイッチング方式…パワーデバイスのスイッチング時、共振現象を巧みに利用し電圧または電流がゼロとなった状態でスイッチングをおこなう電源回路方式。このため原理的には電圧、電流の過渡交差は発生せず、スイッチング損失のない動作をおこなうことが可能になります。一般的に電圧がゼロの状態で行うスイッチングをZVS(Zero VoltageSwitching)、電流がゼロの状態で行うスイッチングをZCS(Zero Current Switching)と呼んでいます。従来の電源回路ではスイッチング動作が高速化すると電力損失が増加し効率が低下するという問題がありましたが、ソフトスイッチング方式による電源回路の高効率化は電源から発生する熱損失を減らし回路の小型化が可能なため、機器の小型化のみならず、電源から発生する雑音を著しく少なくすることができる特長があります。
力率改善回路搭載…力率(PF)とは、交流回路の効率に関する値であり、皮相電力に対する有効電力の割合をいいます。力率が1 に近いほど、受電設備を含めた電力エネルギーの利用効率がよいことになります。力率改善回路は、電源回路の入力部に組み込むことで、交流電圧と電流の位相差( 波形のズレ= 無効電力が生じる要因) を補正し、電力の利用効率を向上させます。具体的なメリットとしては、次のようなことがあげられます。 - ・出力電圧は20V~650V までラインアップ。
様々な評価・試験用電源としてお使い頂けます
直流安定化電源スマートラックシステム PAT650-36.9TMX【キクスイ】の仕様
定格電圧 | 0~650V |
---|---|
定格電流 | 0~36.9A |
入力 | AC200V三相 |
デジタル表示 制御I/F | RS232C |
備考 | ブレーカ付 |
直流安定化電源スマートラックシステム PAT650-36.9TMXのカタログ |
.
