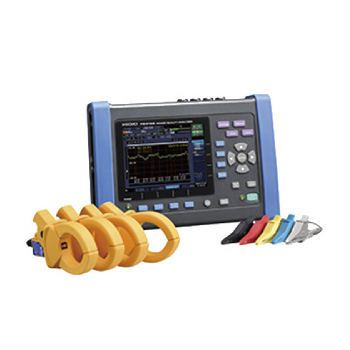

電源品質アナライザ PQ3198-92 レンタル
| 機材名称 | 電源品質アナライザ |
|---|---|
| 型番 | PQ3198-92 |
| メーカー | 日置電機 |
| 機材名称 | 電源品質アナライザ |
|---|---|
| 型番 | PQ3198-92 |
| メーカー | 日置電機 |
今すぐ機材が使いたい! 今すぐ価格が知りたい!
電源品質アナライザ PQ3198-92のレンタル事例
- 電源品質調査に
電源品質アナライザ PQ3198-92【日置電機】の特徴
- ・電源品質パラメーターを測定することで、電源品質の現状把握や、電源異常の原因を見つけることができます。
- ・本器は、電源品質パラメーターをすべて同時に測定できるので、電源品質調査を簡単かつ迅速に行うことができます。
電源品質アナライザ PQ3198-92【日置電機】の仕様
■一般仕様| 使用場所 | 屋内使用、汚染度 2、高度 3000m 2000mを超えたら600 V CAT IIIに測定カテゴリを下げる |
|---|---|
| 使用温湿度範囲 | 0°C ~ 30°C、95% rh 以下（結露しないこと、バッテリー充電時は 10 ℃~ 30°C） 30°C ~ 50°C、80% rh 以下（結露しないこと、バッテリー充電時は 30 ℃~ 35 ℃） |
| 保存温湿度範囲 | -20°C ~ 30°C、95% rh 以下（結露しないこと） 30°C ~ 50°C、80% rh 以下（結露しないこと） 長期間使用しない場合は、バッテリーパックを本体から取り外し、-20 ℃~ 30 ℃の環境下で保管 |
| 防じん性・防水性 | IP30 （EN60529） |
| 適合規格 | 安全性 EN61010 EMC EN61326 Class A |
| 電源品質測定法 | IEC 61000-4-30 Ed3:2015 Class A、IEEE 1159 |
| 電源 | ・Z1002 AC アダプタ 定格電源電圧 : AC 100 V ~ 240 V（定格電源電圧に対し ±10% の電圧変動を考慮） 定格電源周波数 : 50 Hz/60 Hz 予想される過渡過電圧 : 2500 V 最大定格電力 : 80 VA（充電時、AC アダプタを含む）、35 VA（充電時、本体のみ） ・Z1003 バッテリパック 定格電源電圧 : DC 7.2 V 最大定格電力 : 8 VA |
| 充電機能 | 本体電源 ON/OFF に関係なく充電 充電時間 : 最大 5 時間 30 分（23°C 参考値） |
| 連続使用時間 | Z1003 バッテリパックを使用時（23°C 参考値） 約 3 時間（満充電後、連続駆動、LCD バックライト AUTO OFF） |
| バックアップ電池寿命 | 約 10 年（23°C 参考値） 時計 / 設定条件バックアップ用（リチウム電池） |
| 最大記録期間 | 繰り返し記録機能 1 週間時 55 週間 繰り返し記録機能 1 日時 366 日 繰り返し記録機能 OFF 時 35 日 |
| 最大記録イベント数 | 9999 件（1000 件 /9999 件の切り替え有り） |
| 時計機能 | オートカレンダー、閏年自動判別、24 時間計 |
| 実時間確度 | ±0.3 s/ 日以内 （本体電源 ON 時 23°C±5°C） ±1 s/ 日以内 （本体電源 ON 時 使用温湿度範囲内） ±3 s/ 日以内 （本体電源 OFF 時 23°C 参考値） |
| 表示更新レート | 約 0.5 秒 |
| 表示器 | 6.5 型 TFT カラー液晶ディスプレー（640×480 ドット） |
| インターフェイス | SD メモリカード、USB、LAN、RS-232C、外部入出力 |
| 外形寸法 | 約 300W × 211H × 68D mm |
| 筐体 | ストラップ取付可能 |
| 質量 | 約 2.5 kg（Z1003 バッテリパックを装着時） |
■入力仕様 / 出力仕様 / 測定仕様
| チャネル数 | 電圧 : 4 チャネル、電流 : 4 チャネル |
|---|---|
| 入力端子形状 | 電圧 : プラグイン端子（安全端子） 電流 : 専用コネクター（HIOKI PL14） |
| カレントセンサ電源 | AC/DC オートゼロカレントセンサ、 AC フレキシブルカレントセンサ用 +5 V±0.25 V、-5 V±0.25 V 供給電流 30 mA max/ch |
| 結線 | 単相 2 線 : 1P2W 単相 3 線 : 1P3W 三相 3 線 2 電力測定 : 3P3W2M 三相 3 線 3 電力測定 : 3P3W3M 三相 4 線 : 3P4W 三相 4 線 2.5 エレメント : 3P4W2.5E のいずれかと、付加入力 CH4 （ACDC 測定の場合は基準チャネルに同期していること） |
| 入力方式 | 電圧入力部 : 絶縁入力および差動入力（U1, U2, U3 間は非絶縁、U1, U2, U3-U4 間は絶縁） 電流入力部：カレントセンサによる絶縁入力 |
| 入力抵抗 | 電圧入力部 : 4 MΩ±2% 電流入力部 : 100 kΩ±10% |
| 最大入力電圧 | 電圧入力部 : AC 1000 V、DC ±600 V、6000 V peak 電流入力部 : AC/DC 1.7 V、2.4 V peak |
| 対地間最大定格電圧 | 電圧入力部 : AC 600 V（測定カテゴリ IV）予想される過渡過電圧 8000 V 電流入力部 : 使用するカレントセンサによる |
| 測定方式 | 電圧・電流同時デジタルサンプリング・ゼロクロス同期演算方式 |
| サンプリング周波数 | 電圧・電流、有効電力など : 200 kHz トランジェント電圧測定 : 2 MHz |
| A/D コンバーター分解能 | 電圧・電流実効値 : 16 bit トランジェント電圧測定 : 12 bit |
| 表示範囲 | 電圧 : 0.48 V ~ 780 V 電流 : レンジの 0.5% ~ 130% 電力 : レンジの 0.0% ~ 130% 上記以外の測定項目 : レンジの 0% ~ 130% |
| ゼロ表示範囲 | 電圧 : 0.48 V 未満、電圧実効値が 0 の場合、電力値を 0 にする 電流 : 0.5% f.s. 未満、電流実効値が 0 の場合、電力値を 0 にする |
| 有効測定範囲 | 電圧 : AC 10 V ~ 780 V、DC 1 V ~ 600 V 電流 : レンジの 1% ~ 120% 電力 : レンジの 0.15% ~ 130%（電圧・電流ともに有効測定範囲内において） 高調波測定については別途規定 |
| 有効ピーク範囲 | 電圧測定 : ±1200 V トランジェント電圧測定 : ±6.0000 kV 電流測定 : レンジの ±400% |
| 電源品質アナライザ PQ3198-92の取説 | |
.
