電源品質アナライザ PW3198 レンタル

○電源トラブルの記録と解析　全て同時に１台で　PQA　新世界標準

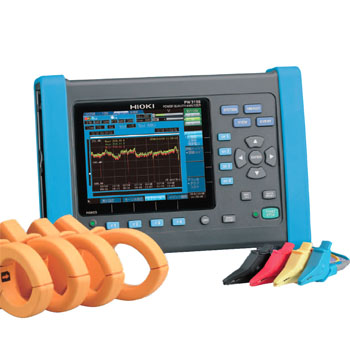

電源品質アナライザ PW3198【日置電機】の概要

・世界基準に準拠したトラブル検証が可能 (IEC61000-4-30 ClassA)
・高精度な計測を、ギャップなしに連続測定
(V: 公称電圧の±0.1%, A・W: ±0.2% rdg.±0.1% f.s.)
・CAT IV 600Vの安全設計で、電力引き込み線も測定可能
・高次高調波成分測定もカバーする、80kHzまでの広帯域電圧測定
・広いダイナミックレンジ入力、低電圧から1300V (三相4線線間電圧)まで
・トランジェントオーバ電圧は最大6000Vpeak、700kHzまで測定可能
・豊富なインタフェース (LAN, USB, SDカード)
・GPSオプションで、複数機器間のデータの同時性を確保可能

電源品質アナライザ PW3198【日置電機】の特徴

・その一瞬を逃さない
　電源異常発生　現場のトラブルシューティングに
　予防保全　電源品質を管理して事故の未然防止を
・CAT IV 600 V の安全性能
　電力の引き込みライン測定に必要とされるCAT IV に対応
　電圧トランジェントは6,000Vpeak まで測定可能
・簡易設定機能搭載
　測定コースを選択し、結線とクランプを選ぶだけ
　状況に応じた設定をワンステップで自動設定
・新国際規格対応
　電源品質測定の国際規格IEC61000-4-30 Ed.2 ClassA 対応
　電圧基本測定確度0.1％の高精度

電源品質アナライザ PW3198【日置電機】の仕様

測定項目
電圧 （時系列記録可能）	実効値 インターハーモニクス 周波数	波形ピーク 高次高調波成分 周波数１波	高調波電圧( 最大50 次) 総合高調波歪み率(THD) DC 電圧	高調波位相角( 最大50 次) 不平衡率( 逆相/ 零相) ΔV10(3ch 同時)
電圧 （時系列記録可能）	実効値 インターハーモニクス K ファクタ	波形ピーク 高次高調波成分 DC 電流( 対応センサ使用時)	高調波電流( 最大50 次) 総合高調波歪み率(THD)
電力 （時系列記録可能）	有効電力 高調波電力（最大50 次）	無効電力 高調波電圧電流位相差	皮相電力 有効積算電力	力率 無効積算電力
イベント測定 ( イベント記録可能)	トランジェントオーバ電圧 突入電流	電圧スウェル 周波数変動	電圧ディップ 電圧波形比較	瞬時停電 タイマ
	外部入力 その他上記電圧項目、電流項目、電力項目各パラメータに対して上限値/ 下限値を設定してイベント検出可能 （ただし積算電力、不平衡、インターハーモニクス、高調波位相角、ΔV10 を除く）

測定ライン	単相２線/ 単相３線/ 三相３線/ 三相４線/ 上記測定に加え、別途ch4 で電圧/ 電流測定（直流または交流）
測定ライン基本周波数	50Hz/ 60Hz/ 400Hz
入力ch 数	電圧4ch(U1 .U4)/ 電流4ch(I1 .I4)
入力方式	電圧：絶縁入力および差動入力（U1-U2-U3 間：ch 間非絶縁、U1-U2-U3 とU4 間：絶縁） 電流：クランプセンサ( 電圧出力) による絶縁入力
入力抵抗	電圧：4MΩ±80kΩ（差動入力） 電流：100kΩ±10kΩ
使用可能クランプセンサ	定格電流入力に対して、f.s.=0.5V 出力のもの(f.s.=0.5V 推奨) 0.1mV/A, 1mV/A, 10mV/A, 100mV/A のうちいずれかのレートをもつもの
測定レンジ （ch1 .3 は同一のレンジ 設定、ch4 は別途設定）	電圧測定レンジ 電圧測定 600.00 V rms トランジェントオーバ電圧測定 6.0000 kVpeak 電流測定レンジ( 使用する電流センサによる) 使用センサ 電流レンジ (A) 9660 100.00 / 50.000 9661 500.00 / 50.000 9667(500A) 500.00 / 50.000 9667(5kA) 5.0000k / 500.00 CT9667(500A) 500.00 / 50.000 CT9667(5kA) 5.0000k / 500.00 9669 1.0000k / 100.00 9694 50.000 / 5.0000 9695-02 50.000 / 5.0000 9695-03 100.00 / 10.000 CT9691(10A) 10.000 / 5.0000 CT9691(100A) 100.00 / 10.000 CT9692(20A) 50.000* / 5.0000 CT9692(200A) 500.00* / 50.000 CT9693(200A) 500.00* / 50.000 CT9693(2kA) 5.0000k* / 500.00 9657-10 5.0000 / 500.00m 9675 5.0000 / 500.00m * 測定範囲は電流センサの定格に依存します 電力測定レンジ( 使用する電流レンジより自動的に決定) 電流レンジ 電力レンジ (W / VA / var) 5.0000 kA 3.0000M 1.0000 kA 600.00k 500.00 A 300.00k 100.00 A 60.000k 50.000 A 30.000k 10.000 A 6.0000k 5.0000 A 3.0000k

基本仕様
最長記録期間 および 最大記録イベント数	繰り返し測定機能ON 時( １週間または1 日単位で繰返し測定) 　最長記録期間 ： 55 週間 　最大記録イベント数 ：55,000 件(1 週間または1 日につき1,000 件まで) 繰り返し測定機能OFF 時 　最長記録期間 ： 35 日 　最大記録イベント数 ：1,000 件
時系列データ設定	TIME PLOT インターバル( 設定時間毎に時間内最大/ 最小/ 平均を記録):1 秒/3 秒/15 秒/30 秒/1 分/5 分/10 分/15 分/30 分/ １時間/ ２時間/150cycle(50Hz 時)/180cycle(60Hz 時)/1200cycle(400Hz 時) 画面コピーインターバル( 設定時間毎に表示画像をSD またはプリンタに出力):OFF/5 分/10 分/30 分/ １時間/ ２時間/ タイマイベント設定( 設定時間毎にタイマイベントとして200ms の瞬時波形を記録):OFF/1 分/5 分/10 分/30 分/1 時間/2 時間 実時間制御: 　OFF : 手動で記録スタート 　ON : 開始/ 停止日時を設定可能 繰り返し設定( 最大55 回): 　OFF : 繰り返し測定なし 　1Week : 1 週間単位で最大55 週間繰り返し測定 　1Day : 1 日単位で最大55 日間繰り返し測定 繰り返し時間 　繰り返し設定1Day の場合、毎日の開始時刻、終了時刻を設定
記録項目設定	Power(Small) : 電力項目を記録 P&Harm(Normal) : Power 項目+ 高調波項目を記録 All Data(Full) : P&Harm 項目+ インターハーモニクス項目を記録
データ用メモリ容量	SD メモリカード　2GB　（最大32GB）
簡易設定機能	電圧異常検出 : 電圧要素/ 周波数を記録・監視し、異常をイベント検出 基本電源品質測定 : 電圧要素/ 電流要素/ 周波数/ 高調波を記録・監視し、異常をイベント検出 突入電流測定 : 突入電流測定用( 基準電圧測定必要) 測定値記録 : 時系列データのみ記録し、イベント検出はしない EN50160 : EN50160 に準拠した測定
時計機能	オートカレンダ/ 閏年自動判別/24 時間計
実時間精度	±0.3s/ 日以内( 本体電源ON 時　23℃ ±5℃以内)
電源	本体定格電源電圧DC12V AC アダプタ Z1002 (100V .240V, 1.7Amax, 50/60Hz) バッテリパック Z1003(Ni-MH DC7.2V)
最大定格電力	15VA ( 充電時最大35VA)
バッテリ連続使用時間および充電機能	180 分(23℃参考値) 本体に装着し、AC アダプタ電源供給時に充電 充電時間最大5 時間30 分(23℃参考値)
停電処理	記録状態で電源が遮断した場合、電源復帰後自動的に記録を再開
電源品質測定適合規格	IEC61000-4-30 Ed.2 :2008 IEEE1159 EN50160(9624-50 使用時)
外形寸法	約300W×211H×68D mm
質量	約2.6kg( バッテリパックZ1003 含む)
付属品	SD メモリカード2GB Z4001、電圧コード L1000( コード8 本[ 赤黄青灰各1 本、黒４本、長さ3m] アリゲータクリップ8 個、スパイラルチューブ20 個、マークバンド)、AC アダプタ Z1002、バッテリパック Z1003、ストラップ、USB ケーブル( 長さ1m)、取扱説明書、測定ガイド

表示器	表示器6.5 型TFT カラー液晶ディスプレイ(640×480 ドット)
