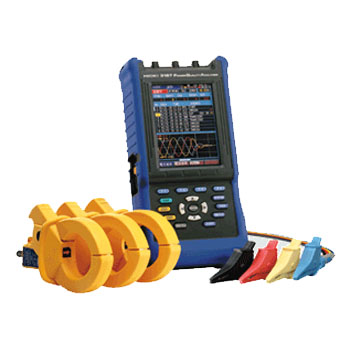

電源品質アナライザ 3197【日置電機】の特徴

○「 手軽に確実に」電源異常を測定/解析できます。
1. 電源異常をすべて同時に確実に測定できるから安心
　トランジェントオーバ電圧( 発生の有無), 電圧スウェル, 電圧ディップ, 瞬時停電,　突入電流
　＊電圧スウェル,電圧ディップ,瞬停のイベント検出はIEC規格に対応した測定方法です。
2. 測定データをグラフ表示、電圧異常などの兆候をつかみやすい
　時系列グラフで、異常の兆候をつかみやすい。
　電圧・電流波形ピーク, 電圧不平衡率, 総合高調波電圧歪み率, 高調波電圧・電流・電力を棒グラフで表示
3. ブレーカの過電流トリップ調査などは突入電流測定で簡単
　電流実効値を半周期演算し、30 秒間分をグラフ表示。
　モータなどの起動電流測定にも最適です。
4. PCと3197をUSB接続、付属PCアプリでデータ管理
　付属のPC アプリケーションソフトで3197のリモート操作、測定データのダウンロードとデータ解析ができます。

○「 おまかせ機能」で手間のかかる設定が不要です。
1.おまかせ機能ですぐに測定開始
　結線方式, クランプセンサ, 電流レンジを設定したら、イベント設定は3197におまかせ。測定準備に時間がかからない。
2.データ自動圧縮機能でインターバル時間の設定が不要
　データ保存は1 秒間隔で開始。経過時間に合わせてインターバル時間は変わります。また、時系列グラフには常に測定開始からの全データを表示するから変 　化がつかみやすい。
　最長で125 日間の連続測定ができます。(インターバル時間の選択設定も可能）
3.内部メモリにデータ保存、PCカードが不要
　データは内部メモリに記録。電源を切ってもデータは消失しません。また、内部メモリは最大4 回分( 分割機能)の測定データが保存できます。

○「 結線図とベクトルを同時に確認」だから安心です。
1.ベクトルマルチメータ表示搭載で結線状況が見える
　「結線図, ベクトル図, 数値モニタ」で確実に結線できます。
　ベクトル図は不明な電路やVT, CT 端子の測定など検相器としても活用できます。
2.入力端子ラベル, 結線表示色を5種類から選択可能

○「 電力測定機能が充実」だから、1台でOKです。
1.三相3線ライン測定を2電圧2電流測定で3電圧3電流を表示
2.充実の電力測定機能で積算電力測定とデマンド測定に対応
　電圧, 電流, 電力, 力率, 積算電力, デマンドを1台で、電力管理と省エネルギー対策に必要なデータ収集ができます。
3.グラフ表示で現場の電力使用状況が見える
　記録データをグラフ表示、測定中もカーソル操作で数値確認できます。
　デマンドグラフ表示など省エネ解析に役立ちます。

○「 現場では機動性が重要」だから、小型です。
1.付属の充電式バッテリのみで連続6時間の使用が可能
2.ハンドヘルドタイプで機動性が抜群
　片手で持てる大きさ、手になじむラバー筐体で軽量設計。

電源品質アナライザ 3197【日置電機】の基本仕様

表示器	4.7 型STN カラーLCD , 表示文字：日本語／英語／中国語／韓国語
表示更新レート	約1 回/ 秒
時計機能	オートカレンダ、24 時間計
実時間確度	月差13 秒以内
内部メモリ容量	4MB（バッテリバックアップ, 4 分割測定機能有り)
最長記録期間	125 日
インターバル時間設定	AUTO ／ 1 ／ 5 ／ 15 ／ 30 ／ 60 分 (AUTO：1/ 2/ 10/ 30 秒, 1/ 5/ 15/ 30/ 60 分を自動変更）
デマンド時限設定	15 ／ 30 ／ 60 分
時系列演算値	最大値／最小値／平均値
機能	実時間制御, 結線図表示, VT・ CT 比設定, 入力端子色選択, バッテリチェック, 表示ホールド, ワーニング表示, キーロック, ヘルプメッセージ

電源品質アナライザ 3197【日置電機】の外部インタフェース仕様

インタフェース	USB Ver.2.0, 接続先：パソコン

電源品質アナライザ 3197【日置電機】の環境・安全仕様

使用場所	屋内，高度2000 ｍまで
保存温湿度範囲	-10℃ から 50℃，80％ rh 以下（結露しないこと）
使用温湿度範囲	0℃ から 40℃，80％ rh 以下（結露しないこと）
適合規格	安全性 EN61010-1, 汚染度２ 測定カテゴリIII 600V（予想される過渡過電圧6000V） 測定カテゴリIV 300V（予想される過渡過電圧6000V） EMC　EN61326 CLASS A EN61000-3-2，EN61000-3-3
電　 　源	AC アダプタ 9418-15、 バッテリパック 9459（最大定格電力：23VA）
バッテリ連続使用時間	約6 時間(LCD バックライトオートOFF(5 分後))
外形寸法・質量	128W × 246H × 63Dmm, 1.2kg ( バッテリパック9459 含む)

電源品質アナライザ 3197【日置電機】の測定仕様

電圧・電流実効値
測定方式	真の実効値（ 200 msec ごと連続演算）
電圧測定確度	± 0.3% rdg. ± 0.2%f.s.
電流測定確度	± 0.3% rdg. ± 0.2%f.s.+ クランプセンサ仕様確度
電圧(1/2) 実効値
測定方式	真の実効値（ 半周期更新の1 周期連続演算）
測定確度	± 0.3% rdg. ± 0.2%f.s.
電流(1/2) 実効値
測定方式	真の実効値（ 半周期ごと連続演算、電圧半周期同期）
測定確度	± 0.3% rdg. ± 0.2%f.s.+ クランプセンサ仕様確度
周波数
測定範囲	45.00Hz から 66.00Hz ( 測定は電圧U1, 200 msec ごと連続演算)
測定確度	± 0.01Hz ± 1dgt. ( 入力がレンジの10% 以上)
有効電力( 消費・回生別)
測定確度	± 0.3% rdg. ± 0.2%f.s.+ クランプセンサ仕様確度( 力率＝ 1)
力率の影響	± 1.0% rdg. (50/60Hz, 力率=0.5)
無効電力( 遅れ・進み別)
測定確度	各測定値からの演算値に対して± 1dgt.
皮相電力
測定確度	各測定値からの演算値に対して± 1dgt.
力率・変位力率( 進み判別表示有) ( 変位力率は、電圧/ 電流基本波の位相差より演算)
測定確度	各測定値からの演算値に対して± 1dgt.
有効・ 無効電力量（消費・ 回生別、遅れ・進み別)
測定確度	有効/ 無効電力の各測定確度± 1dgt.
デマンド( 有効電力・無効電力)
測定確度	有効/ 無効電力の各測定確度± 1dgt.
高調波＊
解析次数	第50 次まで (2048 ポイント/ 波形、レクタンギュラ)
測定確度	電圧・電流： 1 から 15 次：± 0.5% rdg. ± 0.2% f.s. 16 から 25 次：± 1.0% rdg. ± 0.3% f.s. 26 から 35 次：± 2.0% rdg. ± 0.3% f.s. 36 から 45 次：± 3.0% rdg. ± 0.3% f.s. 46 から 50 次：± 4.0% rdg. ± 0.3% f.s. ＊高調波電力は確度規定せず、高調波電流はクランプセンサ仕様確度を加算
その他	[ 電圧・電流ピーク値], [ 総合高調波電圧歪み率], [ 電圧不平衡率], [K ファクタ]＊＊, [ 総合高調波電流歪み率] ＊＊ ＊＊時系列の記録はできません

電源品質アナライザ 3197【日置電機】のイベント検出>

電圧スウェル( 上昇)・電圧ディップ( 降下)・瞬時停電
測定方式	半周期ごとに1 周期の電圧(1/2) 実効値で検出
突入電流
測定方式	半周期ごとに電流(1/2) 実効値で検出
トランジェントオーバ電圧
検出範囲	50Vrms ( ± 70.7Vpeak 相当) 以上, 10kHz から 100kHz
タイマ( 設定タイマによりイベント検出)
タイマ設定	OFF/1 分/5 分/15 分/30 分/1 時間/2 時間/12 時間/1 日
マニュアル ( キー操作によりイベント検出)
●しきい値	OFF または個別数値設定 ( 但し、電圧トランジェントは発生の有無のみ、しきい値設定できません。また、検出時の電圧/ 電流波形は表示できません)
●イベント記録長
波形	検出前20msec 波形+ イベント検出時200msec+ 後20msec 波形
イベント電圧変動グラフ	3 秒間( 検出前0.5 秒間+ 検出後2.5 秒間)
突入電流グラフ	30 秒間( 検出前0.5 秒間+ 検出後29.5 秒間)
記録イベント数	イベント波形：50 個, イベント電圧変動グラフ：20 個,インラッシュ電流グラフ：1 個、イベントカウンタ：1000 個

電源品質アナライザ 3197【日置電機】の入力仕様

測定ライン	単相2 線／単相3 線／三相3 線(3P3W2M,3P3W3M) ／三相4 線(3P4W,3P4W2.5E)
測定ライン周波数	自動(50Hz から 60Hz)
最大入力電圧	電圧端子 AC780V (1103V ピーク), 電流端子 AC1.7V (2.4V ピーク)
対地間最大定格電圧	電圧：AC600V CAT III , AC300V CAT IV
電流	クランプセンサ仕様による
測定方式	電圧･電流同時ディジタルサンプリング方式 ( サンプリング:10.24kHz/ch)
電圧測定レンジ	600.0V ( 電圧クレストファクタ：2 以下)
電流測定レンジ	手動切替え( 電流クレストファクタ：3 以下) 9657-10, 9675：500.0mA/5.000A, 9694, 9695-02：5.000A/50.00A, 9660, 9695-03 ：10.00A/100.0A, 9661, 9667(500A 時)：50.00A/500.0A, 9669：100.0A/1.000kA, 9667 (5kA 時)：500.0A/5.000kA
電力測定レンジ	( 電流レンジと測定ラインの組合せにより決定) 500mA：300.0W/600.0W/900.0W, 5A：3.000kW/6.000kW/9.000kW, 10A：6.000kW/12.00kW/18.00kW, 50A： 30.00kW/60.00kW/90.00kW, 100A：60.00kW/120.0kW/180.0kW, 500A：300.0kW/600.0kW/900.0kW, 1kA：600.0kW/1.200MW/1.800MW, 5kA：3.000MW/6.000MW/9.000MW

クランプオンセンサ 9661【日置電機】の仕様

測定可能導体径		φ46mm
定格一次電流		AC 500A
出力電圧		AC 1mV/A
確度	振幅(45Hz から 66Hz)	±0.3%rdg.±0.01%f.s.
	位相(45Hz から 5kHz)	± 0.5°以内
周波数特性(確度の偏差)		40Hz から 5kHzで±1.0%以内
対地間最大定格電圧		600Vrms ( 絶縁導体)
最大入力電流		550A 連続
寸法・質量		78W×152H×42Dmm, 380g
備考		コード長 3m CAT III 600V
