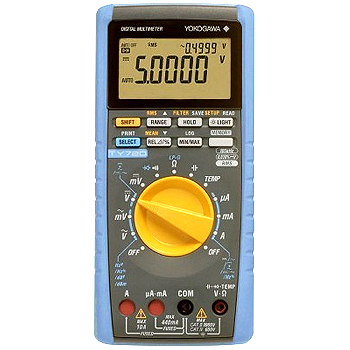

デジタルマルチメータ TY720 レンタル

○最高峰の4.5桁ハンドヘルドタイプDMM

デジタルマルチメータ TY720【横河メーター&インスツルメンツ】の特徴

・最高峰の測定精度
・0.020%rdg＋2dgt(DCVにて)

安全設計

• 電流端子誤挿入防止シャッター(ターミナルシャッター) 操作ミスによる測定ファンクションと端子の誤設定を防ぐために、電流端子部にターミナルシャッターを設けました｡ファンクションスイッチに連動してターミナルシャッターが開閉し、電流測定用のファンクションに設定されている場合のみ、テストリードが電流端子に接続可能となります。
• 遮断定格100kAの高性能ヒューズを採用
• 安全規格EN61010-1に適合
• 1000V CATIII、600V CATIVに対応。

DMMの調整業務の作業性が向上

・ユーザーキャリブレーション機能 ＤＭＭの調整は、外装ケースをはずしてのボリューム調整が必要でした。 表面パネルの特別な操作により、簡単に、そして信頼性のある確実な調整作業が実施できます。 また、今までは自動調整が不可能だった交流電圧や交流電流の周波数特性の調整も新技術によりワンタッチ校正が可能となります｡ユーザーキャリブレーション機能は、作業効率の向上とコストダウンに貢献します。 ･新採用の周波数特性補正回路は特許申請中です。 ･別途、校正用の基準器が必要です。

データ管理を協力にサポート

2種類のメモリ機能 ・ＳＡＶＥメモリ機能 任意に手動でデータを保存する機能 ・Loggingメモリ 一定間隔の時間で自動記録する機能 ロギング間隔　1秒〜30分設定可能

	メモリ保存可能データ
型名	SAVEメモリ※	Loggingメモリ※
TY720	100	10000

測定機能が満載

• ピークホールド機能(TY720、DCV/DCAにて) 1ms以上の波形に対応。通常の最大値測定機能では把握できない瞬時の波高値を捕らえます。波形出力機能を持つクランププローブ(例　当社形名96001：AC400Amax、出力ACO〜4V)を使用してモーターの突入電流の瞬時値測定などに利用できます。

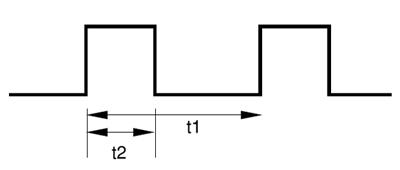

• デューティ比(%)測定 パルス波形のデューティ比を表示します。 (ハイレベル期間／波形の1周期)×100%=(t2/tl)×100% デューティ比測定と周波数測定により、ハイレベル(t2)の時間算出が可能です。
• AC＋DC測定機能 直流にリップル波形が重畳した波形の実効値を測定します。
• 最小値・最大値・平均値表示機能 MIN／MAX／AVG値が発生時間(機能スタートからの経過時間)とともに記録されます｡負荷設備の稼働状態による電圧変動の確認などに最適です。※平均値は記録データの積算値を記録回数で割った値を表示します。
• デシベル演算機能 交流電圧を対数演算します。 偏差機能を併用することにより相対僖が表示されます。オーディオや通信回線系信号など用途に合わせた基準抵抗の選択も可能です。 ※選択可能な基準抵抗値 4/8/16/32/50/75/93/110/125/135/150/200/250/300/500/600/800/900/1000/1200Ω

充実した表示機能

・充実した表示機能 50000カウント＆51セグメントバーグラフ表示 暗所での作業に適したバックライトを標準装備 デュアルディスプレイで｢周波数と電圧｣｢周波とデューティ比｣｢デシベルと電圧｣などの同時表示が可能 サブディスプレイには上記のほか偏差値演算の基準値や測定データのメモリ保存番号、最大値/最小値/平均値の記録時間、デシベル演算値の基準抵抗も表示されます

デジタルマルチメータ TY720【横河メーター&インスツルメンツ】の仕様

測定機能	直流電圧、交流電圧,DCV＋ACV、直流電流、交流電流、DCA＋ACA、抵抗、周波数.温度、キャパシタンス、デューティーサイクル、デシベル演算、導通チェック、ダイオードテスト、ローパワー抵抗 交流電圧･交流電流は、実jj儡検波／平均値検波の切り替え可能 交流電圧･交流電流は、ローパスフィルタのON/OFFが可能
付加機能	データホールド／オートホールド／ピークホールド、レンジホールド、最大値／最小値／平均値、抵抗、キャパシタンスゼロ、偏差／%演算、マニュアルメモリ、ロギングメモリ、オートパワーオフ、バックライト(白色LED)
表示	5桁液晶表示・・・7セグメント ディジタル表示・・・メイン表示:｢50000｣カウント サプ表示　:｢50000｣カウント バーグラフ表示・・・51セグメント 極性表示・・・自動表示(−)符号のみ点灯 オーバーレンジ表示・・・｢OL｣表示 電池電圧表示・・・動作電圧以下のとき「電池」マーク点灯
測定周期	6回/秒(周波数測定は1回/秒.キャパシタンスは最大0.03回/秒(50mF)、抵抗測定は4回/秒)、バーグラフ表示:15回/秒
使用温湿度	-20℃〜55℃(80%RH以下)ただし、結露がないこと。40〜55℃の範囲においては70%RH以下
保存温湿度	-40℃〜70℃(70%RH以下)ただし、結露がないこと。
温度係数	-20℃〜18℃、28℃〜55℃の範囲において、23℃±5℃での確度×0.05/℃以下 連続測定の場合、直流電圧(DCV)と直流電流(DCA)は1digit/℃を加算 (但し、50mV、5A、10Aレンジでは3digits/℃を加算)
電源	単3形乾電池　4本
電池寿命	約120時間(直流電圧測定でアルカり乾電池使用の場合)
耐電圧	6.88kV 5秒間(入力端子−ケース間)
外形寸法	約90(Ｗ)×192(H)×49(D)mm
質量	約560g(電池を含む)
適合規格	安全規格 EN61010-1、EN61010-031 1000VCAT1II、600VCATIV、汚染度2、屋内、標高2000m以下、EMC規格 EN61326-1 ClassB EN55011 Class B Group 1
