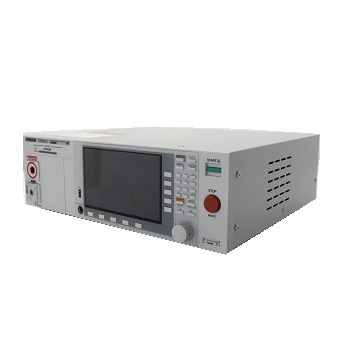

AC/DC耐電圧・絶縁抵抗試験器 TOS-9301 レンタル
| 機材名称 | AC/DC耐電圧・絶縁抵抗試験器 |
|---|---|
| 型番 | TOS-9301 |
| メーカー | キクスイ |
| 機材名称 | AC/DC耐電圧・絶縁抵抗試験器 |
|---|---|
| 型番 | TOS-9301 |
| メーカー | キクスイ |
今すぐ機材が使いたい! 今すぐ価格が知りたい!
AC/DC耐電圧・絶縁抵抗試験器 TOS-9301のレンタル事例
- 耐電圧・絶縁抵抗の各試験
AC/DC耐電圧・絶縁抵抗試験器 TOS-9301【キクスイ】の特徴
- ・絶縁破壊の検出感度を設定可能
- ・AC5kV/100mA、DC7.2kV/100Wの耐電圧試験機能
- ・LAN/USB/RS232C標準装備
- ・視認性の高いカラー液晶ディスプレイ採用、各試験における測定値や規格概要などを表示
AC/DC耐電圧・絶縁抵抗試験器 TOS-9301【キクスイ】の仕様・耐電圧試験部
■AC出力機能| AC出力部 | 出力範囲 | 0.050 kV~5.000kV | |
| 分解能 | 1 V | ||
| 設定確度 | ±（1.2％ of setting ＋ 0.02kＶ） (無負荷時) | ||
| 最大定格負荷 *1 | 500 VA（5 kV／100mA） | ||
| 最大定格電流 | 100 mA (出力電圧0.2kV以上) | ||
| トランス容量 | 500 VA | ||
| 出力電圧波形 *2 | 正弦波 | ||
| ひずみ率 | 2％以下（出力電圧0.5kV以上、無負荷時および純抵抗負荷時） | ||
| クレストファクタ | √2 ± 3 %（0.8 kV 以上） | ||
| 周波数 | 50 Hz／60Hz | ||
| 確度 | ±0.1％ | ||
| 電圧変動率 | ±3％以下（最大定格負荷→ 無負荷） | ||
| 短絡電流 | 200 mA以上（出力電圧0.5 kV以上） | ||
| 出力方式 | PWMスイッチング方式 | ||
| 開始電圧（Start Voltage） | 試験開始時の電圧を設定可能 | ||
| 設定範囲 | 試験電圧の 1%~ 99 % | ||
| 分解能 | 1% | ||
| 出力電圧監視機能 | 出力電圧が ±（10 % of setting + 0.05 kV）を越えた場合、出力が遮断され保護機能が作動 | ||
■DC出力機能
| DC出力部 | 出力範囲 | 0.050 kV~7.200 kV | |
| 分解能 | 1 V | ||
| 設定確度 | ±（1.2％ of setting ＋ 0.02kV） | ||
| 最大定格負荷 *1 | 100 W（5 kV/20 mA, 7.2 kV/13.9 mA） | ||
| 最大定格電流 | 20 mA | ||
| リップル | 7.2 kV 無負荷 | 20 Vp-p（TYP） | |
| 最大定格負荷 | 50 Vp-p（TYP） | ||
| 電圧変動率 | 1％以下 (最大定格負荷 →無負荷) | ||
| 短絡電流 | 100 mA（TYP）（200 mA peak） | ||
| 放電機能 | 試験終了時に強制放電（放電抵抗125kΩ） | ||
| 開始電圧（Start Voltage） | 試験開始時の電圧を設定可能 | ||
| 設定範囲 | 試験電圧の 1%~ 99 % | ||
| 分解能 | 1% | ||
| 出力電圧監視機能 | 出力電圧が ±（10 % of setting + 0.05 kV）を越えた場合、出力が遮断され保護機能が作動 | ||
| *1 連続で試験をする場合、上限判定基準値の設定によっては出力時間の制限と休止時間が必要になることがあります。 *2 容量性の負荷に交流電圧を印加すると、負荷の容量分の値によっては無負荷よりも出力電圧が上昇することがあります。さらに、容量の値に電圧依存性のある試料(セラミックコンデンサなど)を負荷にした場合には、波形にひずみが発生することがあります。ただし、試験電圧 1.5 kV の場合には、1000 pF 以下の容量の影響は無視できます。また、本器の高圧電源部は PWM スイッチング方式のため、試験電圧が 500 V 以下ではスイッチングノイズ、スパイクノイズの占める割合が大きくなり、試験電圧が低くなるほど波形のひずみも大きくなります。 | |||
■測定機能
| 電圧計 | 測定範囲 | 0 kV ~ 7.5 kV AC/DC |
| 分解能 | 0.1 V | |
| 確度 | ±（1.2 % of reading + 0.005 kV） | |
| 応答 | 真の実効値／平均値応答実効値換算を切り替え可能 | |
| 別系統に波高値応答（波高値応答は RISE 中の絶縁破壊電圧測定用） | ||
| ホールド機能 | 試験終了時の測定電圧値を、PASS ／ FAIL 判定表示中に保持 | |
| 電流計 *1 *2 | 測定範囲 | AC：0.00 mA ~ 110 mA、DC：0.00 mA ~ 22 mA （実効成分と無効成分を含めた電流） |
| 確度 | ±（1 % of reading + 2 μA）（実効成分） | |
| 応答 | 真の実効値／平均値応答実効値換算を切り替え可能 | |
| ホールド機能 | 試験終了時の測定電流値を PASS 判定表示中に保持 | |
| オフセット キャンセル機能 | 出力ケーブル間などの絶縁抵抗、ストレー容量成分に流れる電流を、それぞれ最大10mAまでキャンセル（DC 試験は抵抗成分のみ）。OFF機能あり。 | |
| 校正 | 実効成分：純抵抗負荷を使用して正弦波の実効値で校正 無効成分：非校正 | |
| *1 交流電圧試験では、テストリードや治具などのストレー容量にも電流が流れます。 *2 高温多湿時には本製品内部、外部の高電圧配線部から接地に対して誤差電流が多くなります。湿度が 70 % を超えると50 マイクロアンペア 程度の誤差電流が発生する場合があります。 | ||
■判定機能
| 電流判定動作 | 判定時に出力が遮断される。ブザー音量は PASS、FAIL それぞれ個別に 0（OFF）~ 10 まで設定可能。自動試験ではプログラム終了時の判定のみブザーが有効。 | ||
| Upper FAIL | 判定方法 | 上限判定基準値（Upper）以上の電流が検出された。DCW では判定遅延時間（Judge Delay）中は判定しない。 | |
| 表示部 | 「Upper-FAIL」が表示される | ||
| ブザー | オン | ||
| SIGNAL I/O | STOP 信号が入力されるまで連続でU FAIL 信号が出力される | ||
| Lower FAIL | 判定方法 | 下限判定基準値（Lower）以下の電流が検出された。電圧上昇時間（Rise Time）中と ACW 試験の電圧降下時間（Fall Time）中は判定しない。 | |
| 表示部 | 「Lower-FAIL」が表示される | ||
| ブザー | オン | ||
| SIGNAL I/O | STOP 信号が入力されるまで連続でL FAIL 信号が出力される | ||
| PASS | 判定方法 | 試験時間を経過して Upper-FAIL、Lower-FAIL でなければ PASS 判定。 | |
| 表示部 | 「PASS」が表示される | ||
| ブザー | オン（50 ms 固定） | ||
| SIGNAL I/O | Pass Holdで設定した時間までPASS信号が出力される。Pass HoldでInfinityを設定した場合にはSTOP信号が入力されるまで連続でPASS信号が出力される。 | ||
| 電圧上昇率判定動作 | 電圧上昇時間（Rise Time）中に電圧上昇率を監視。判定遅延時間の自動設定（Delay Auto）がON で出力電圧が 0.2 kV 以上の場合に有効。判定時に出力が遮断される。ブザー音量は PASS、FAIL それぞれ個別に 0（OFF）~ 10 まで設定可能。 | ||
| dV/dt FAIL | 判定方法 | 電圧上昇率（dV/dt）が 1 V/s に満たない場合に判定。 | |
| 表示部 | 「Upper-FAIL（dV / dt）」が表示される | ||
| ブザー | オン | ||
| SIGNAL I/O | STOP 信号が入力されるまで連続で U FAIL 信号が出力される | ||
| 上限判定基準値（Upper）設定範囲 | AC：0.01 mA ~ 110.00 mA ／ DC：0.01 mA ~ 21.00 mA | ||
| 下限判定基準値（Lower）設定範囲 | AC：0.00 mA ~ 109 .99mA ／ DC：0.00 mA ~ 20.99 mA、OFF。 0.00 に設定時は OFFと等価。 | ||
| 判定確度 *1 *2 | ±（1 % of setting + 5 μA） | ||
| 電流検出方法 | 下記の方法で基準値と比較 真の実効値を算出／平均値応答を実効値に換算 | ||
| 応答速度（Filter）切り替え | ACW 試験、DCW 試験で UPPER FAIL 判定の電流検出応答速度（感度）を 5 段階（LPF：3段階、HPF：2段階）に切り替え。 | ||
| *1 交流電圧試験では、テストリードや治具などのストレー容量にも電流が流れます。 *2 高温多湿時には本製品内部、外部の高電圧配線部から接地に対して誤差電流が多くなります。湿度が 70 % を超えると50 マイクロアンペア 程度の誤差電流が発生する場合があります。 |
|||
■タイマー機能
| 電圧上昇時間（Rise Time）設定範囲 | 0.1 s ~ 200.0 s |
| 電圧降下時間（Fall Time）設定範囲 *1 | 0.1s ~ 200.0 s、OFF |
| 試験時間（Test Time）設定範囲 | 0.1 s ~ 1000.0 s、OFF |
| 判定遅延時間（Judge Delay）設定範囲 *2 | 0.1 s ~ 100.0 s、AUTO *3（DCW のみ） |
| 確度 | ±（100 ppm of setting + 20 ms）（Fall Time を除く） |
| *1 ACW試験、DCW試験でPASS判定時のみ有効です。DCW試験時は、本製品内部およびEUTの静電容量のため、設定時間中に電圧が下がりきらないことがあります。 *2 Rise TimeとTest Timeを合計した時間より短い時間のみ設定できます。 *3 Delay AutoをONに設定した場合、充電時間が終了するまでLOWER判定を行いません。 | |
■その他の仕様
| アナログモニタ *1 | 電流波形、電圧波形に応じた電圧信号が出力される | |
| I | 電流波形：Scale 50 mA/1 V | |
| V | 電圧波形：Scale 1 kV/1V | |
| 接地方式 （GND） | Low と Guard に切り替え可能 | |
| Low | GND がLOW 端子に接続される。LOW 端子（シャシ）に流れる電流が測定される（通常用途）。 | |
| Guard *2 | GND がガードに接続される。LOW 端子に流れる電流のみを測定し、シャシに流れる電流は測定されない（高感度、高精度測定用途）。 | |
| *1 モニタ用の信号は、シャシ（アース）から絶縁されて出力されます。オシロスコープなどのBNCシールドが接地される外部機器を接続する場合には、必ず接地方式（GND）を Low に設定してください。値は校正されていません。 *2 EUTおよび治具などが接地される可能性がある、あるいは不明な場合には、絶対にGNDをGuardに設定しないでください。電流計が短絡され、電流を測定できないため大変危険です。通常の用途ではGNDはLowに設定してください。 | ||
AC/DC耐電圧・絶縁抵抗試験器 TOS-9301【キクスイ】の仕様・絶縁抵抗試験部
■出力機能| 負極 | 出力電圧範囲 | -0.025 kV ~ -1 kV | |
| 分解能 | 1 V | ||
| 設定確度 | ±（ 1.2 % of setting + 0.002 kV ） | ||
| 最大定格負荷 | 1 W （ -1 kV / 1 mA ） | ||
| リップル | 1kV無負荷 | 2 Vp-p以下 | |
| 最大定格負荷 | 10 Vp-p以下 | ||
| 短絡電流 | 12 mA以下 | ||
| 正極 *1 | 出力電圧範囲 | +0.05 kV ~ +7.2 kV | |
| 分解能 | 1 V | ||
| 設定確度 | ±（ 1.2 % of setting + 0.02 kV ） | ||
| 最大定格負荷 | 7.2 W（ 7.2 kV / 1 mA ） | ||
| リップル | 1 kV 無負荷 | 20 Vp-p 以下 | |
| 最大定格負荷 | 50 Vp-p 以下 | ||
| 短絡電流 | 100 mA（TYP）（200 mA peak） | ||
| 最大定格電流 | 1 mA | ||
| 電圧変動率 | 1% 以下（最大定格負荷→無負荷） | ||
| 放電機能 | 試験終了時に強制放電（放電抵抗 20 kΩ） | ||
| 出力電圧監視機能 | 出力電圧が±（10 % of setting + 0.05 kV）を越えた場合、出力が遮断され保護機能が作動 | ||
| *1 TOS9300 は非対応。 | |||
■測定機能
| 電圧計 | 測定範囲 | 負極：0 Vdc ~ -1.2 kVdc、正極：0 Vdc ~ 7.5 kVdc | |
| 分解能 | 0.1 V | ||
| 確度 | 負極：±（1 % of reading + 0.001 kV）、 正極：±（1.2 % of reading + 0.001 kV） | ||
| 抵抗計 | 測定範囲 | 0.001 MΩ ~ 100.0 GΩ（最大定格電流の 1 mA から 5 nA の範囲にて） | |
| 確度 *1 *2 （GND がGuardの場合） （i：測定電流）（R：測定抵抗） | 5 nA ≦ i ≦ 50 nA*3 | 500.000 mΩ ≦ R ＜ 1.000 GΩ：±（15 % of reading + 0.5 MΩ） 1.000 GΩ ≦ R ＜ 10.000 GΩ： ±（15 % of reading + 5 MΩ） 10.000 GΩ ≦ R ≦ 100.000 GΩ：±（20 % of reading + 200MΩ） | |
| 50 nA ＜ i ≦ 100 nA*3 | 200.000 MΩ ≦ R ＜ 1.000 GΩ：±（10 % of reading + 0.5 MΩ） 1.000 GΩ ≦ R ＜ 10.000 GΩ：±（10 % of reading + 5 MΩ） 10.000 GΩ ≦ R ＜ 50.000 GΩ：±（10 % of reading + 50 MΩ） 50.000 GΩ ≦ R ≦ 100.000 GΩ：±（20 % of reading + 200 MΩ） | ||
| 100 nA ＜ i ≦ 200 nA*4 | 100.000 MΩ ≦ R ＜ 1.000 GΩ：±（7 % of reading + 0.5 MΩ） 1.000 GΩ ≦ R ＜ 2.000 GΩ：±（7 % of reading + 5 MΩ） 2.000 GΩ ≦ R ＜ 10.000 GΩ：±（7 % of reading + 10 MΩ） 10.000 GΩ ≦ R ＜ 50.000 GΩ：±（7 % of reading + 100 MΩ） | ||
| 200 nA ＜ i ≦ 1 µA*4 | 10.000 MΩ ≦ R ＜ 100.000 MΩ：±（5 % of reading + 0.05 MΩ） 100.000 MΩ ≦ R ＜ 1.000 GΩ：±（5 % of reading + 0.5 MΩ） 1.000 GΩ ≦ R ＜ 10.000 GΩ：±（5 % of reading + 5 MΩ） 10.000 GΩ ≦ R ＜ 25.000 GΩ：±（5 % of reading + 50 MΩ） | ||
| 1 µA ＜ i ≦ 1 mA*4 | 0.001 MΩ ≦ R ＜ 10.000 MΩ：±（2 % of reading + 0.003 MΩ） 10.000 MΩ ≦ R ＜ 100.000 MΩ：±（2 % of reading + 0.03 MΩ） 100.000 MΩ ≦ R ＜ 1.000 GΩ：±（2 % of reading + 0.3 MΩ） 1.000 GΩ ≦ R ＜ 5.000 GΩ：±（2 % of reading + 3 MΩ） | ||
| 確度 *5 （GND がLowの場合） （i：測定電流）（R：測定抵抗） | 5 nA ≦ i ≦ 50 nA*3 | 500.000 mΩ ≦ R ＜ 1.000 GΩ：±（25 % of reading + 0.5 MΩ） 1.000 GΩ ≦ R ＜ 10.000 GΩ：±（25 % of reading + 5 MΩ） 10.000 GΩ ≦ R ≦ 100.000 GΩ：±（30 % of reading + 200 MΩ） | |
| 50 nA ＜ i ≦ 100 nA*3 | 200.000 MΩ ≦ R ＜ 1.000 GΩ：±（20 % of reading + 0.5 MΩ） 1.000 GΩ ≦ R ＜ 10.000 GΩ：±（20 % of reading + 5 MΩ） 10.000 GΩ ≦ R ＜ 50.000 GΩ：±（20 % of reading + 50 MΩ） 50.000 GΩ ≦ R ≦ 100.000 GΩ：±（30 % of reading + 200 MΩ） | ||
| 100 nA ＜ i ≦ 200 nA*4 | 100.000 MΩ ≦ R ＜ 1.000 GΩ：±（10 % of reading + 0.5 MΩ） 100.000 MΩ ≦ R ＜ 2.000 GΩ：±（10 % of reading + 5 MΩ） 2.000 GΩ ≦ R ＜ 10.000 GΩ：±（10 % of reading + 10 MΩ） 10.000 GΩ ≦ R ＜ 50.000 GΩ：±（10 % of reading + 100 MΩ） | ||
| 200 nA ＜ i ≦ 1 µA*4 | 10.000 MΩ ≦ R ＜ 100.000 MΩ：±（5 % of reading + 0.05 MΩ） 100.000 MΩ ≦ R ＜ 1.000 GΩ：±（5 % of reading + 0.5 MΩ） 1.000 GΩ ≦ R ＜ 10.000 GΩ：±（5 % of reading + 5 MΩ） 10.000 GΩ ≦ R ＜ 25.000 GΩ：±（5 % of reading + 50 MΩ） | ||
| 1 µA ＜ i ≦ 1 mA*4 | 0.001 MΩ ≦ R ＜ 10.000 MΩ：±（2 % of reading + 0.003 MΩ） 10.000 MΩ ≦ R ＜ 100.000 MΩ：±（2 % of reading + 0.03 MΩ） 100.000 MΩ ≦ R ＜ 1.000 GΩ：±（2 % of reading + 0.3 MΩ） 1.000 GΩ ≦ R ＜ 5.000 GΩ：±（2 % of reading + 3 MΩ） | ||
| ホールド機能 | 試験終了時の測定抵抗値を PASS 判定表示中に保持 | ||
| オフセットキャンセル機能 | 出力ケーブル間などの、測定に不要な絶縁抵抗を最大 2000 GΩ までキャンセル。OFF 機能あり。 | ||
| *1 湿度70%rh以下（結露なし）、テストリードの揺れなどの外乱がない場合。 *2 多湿環境下で接地方式（GND）をLowに設定した場合には、本製品内部の高電圧配線部、および本製品とEUT間の高電圧配線部から接地に漏れ電流が発生します。この漏れ電流は、オプションの高電圧スキャナTOS9320の使用や配線状況によって数nA~数十µAになり、測定確度に大きく影響します。オフセットを有効にして測定することで、漏れ電流の影響を低減させることができます。 *3 100V以下の測定時は確度に10%を加算。 *4 100 以下の測定時は確度に5%を加算。 *5 湿度50%rh以上の環境下では測定電流を100nA以上に限定（結露なし）、テストリードの揺れなどの外乱がなく、オフセットが有効の場合。 | |||
■判定機能
| 判定動作 | 判定時に出力が遮断される。ブザー音量はPASS、FAIL それぞれ個別に 0（OFF） ~ 10 まで設定可能。自動試験ではプログラム終了時の判定のみブザーが有効。 | ||
| Upper FAIL | 判定方法 | 上限判定基準値(Upper)以上の抵抗値が検出された。電圧上昇時間(Rise Time)中は判定しない。 | |
| 表示部 | 「U-FAIL」が表示される | ||
| ブザー | オン | ||
| SIGNAL I/O | STOP 信号が入力されるまで連続でU FAIL 信号が出力される | ||
| Lower FAIL | 判定方法 | 下限判定基準値(Lower)以下の抵抗値が検出された。判定待ち時間(Judge Delay)中は判定しない。 | |
| 表示部 | 「Lower-FAIL」が表示される | ||
| ブザー | オン | ||
| SIGNAL I/O | STOP 信号が入力されるまで連続でL FAIL 信号が出力される | ||
| PASS | 判定方法 | 試験時間を経過して Upper-FAIL、Lower-FAIL でなければ PASS 判定。 | |
| 表示部 | 「PASS」が表示される | ||
| ブザー | オン（50 ms 固定） | ||
| SIGNAL I/O | Pass Hold で設定した時間まで PASS 信号が出力される。Pass Hold で Infinity を設定した場合にはSTOP信号が入力されるまで連続で PASS 信号が出力される。 | ||
| 電圧上昇率判定動作 | 電圧上昇時間（Rise Time）中に電圧上昇率を監視。判定遅延時間の自動設定 （Delay Auto）が ON で出力電圧が 0.2 kV 以上の場合に有効。判定時に出力が遮断される。ブザー音量はPASS、FAILそれぞれ個別に 0（OFF）~ 10 まで設定可能。 | ||
| dV/dt FAIL | 判定方法 | 電圧上昇率（dV/dt）が 1 V/s に満たない場合に LOWER FAIL 判定。 | |
| 表示部 | 「Lower-FAIL(dV / dt)」が表示される | ||
| ブザー | オン | ||
| SIGNAL I/O | STOP 信号が入力されるまで連続でU FAIL 信号、L FAIL 信号が出力される | ||
| 上限判定基準値（Upper）設定範囲 | 0.001 MΩ ~ 100.000 GΩ （最大定格電流以下の範囲にて）、OFF。 | ||
| 下限判定基準値（Lower）設定範囲 | 0.000 MΩ ~ 99.999 GΩ （最大定格電流以下の範囲にて）、OFF。 0.000 に設定時は OFF と等価。 | ||
| 確度*1*2*3 （GNDがGuardの場合） （i：測定電流） （R：測定抵抗） | 5 nA ≦ i ≦ 50 nA*4 | 500.000 MΩ ≦ R ＜ 1.000 GΩ：±（15 % of setting + 0.51 MΩ） 1.000 GΩ ≦ R ＜ 10.000 GΩ：±（15 % of setting + 15 MΩ) 10.000 GΩ ≦ R ≦ 100.000 GΩ：±（20 % of setting + 210 MΩ） | |
| 50 nA ＜ i ≦ 100 nA*4 | 200.000 MΩ ≦ R ＜ 1.000 GΩ：±（10 % of setting + 0.51 MΩ） 1.000 GΩ ≦ R ＜ 10.000 GΩ：±（10 % of setting + 15 MΩ） 10.000 GΩ ≦ R ＜ 50.000 GΩ：±（10 % of setting + 60 MΩ） 50.000 GΩ ≦ R ≦ 100.000 GΩ：±（20 % of setting + 210 MΩ） | ||
| 100 nA ＜ i ≦ 200 nA*5 | 100.000 MΩ ≦ R ＜ 1.000 GΩ：±（7 % of setting + 0.51 MΩ） 1.000 GΩ ≦ R ＜ 2.000 GΩ：±（7 % of setting + 15 MΩ） 2.000 GΩ ≦ R ＜ 10.000 GΩ：±（7 % of setting + 20 MΩ） 10.000 GΩ ≦ R ＜ 50.000 GΩ：±（7 % of setting + 110 MΩ） | ||
| 200 nA ＜ i ≦ 1 µA*5 | 10.00 MΩ ≦ R ＜ 100.0 MΩ：±（5 % of setting + 0.06 MΩ） 100.0 MΩ ≦ R ＜ 1.000 GΩ：±（5 % of setting + 0.51 MΩ） 1.000 GΩ ≦ R ＜ 10.00 GΩ：±（5 % of setting + 15 MΩ） 10.00 GΩ ≦ R ＜ 25.00 GΩ：±（5 % of setting + 60 MΩ） | ||
| 1 µA ＜ i ≦ 1 mA*5 | 0.001 MΩ ≦ R ＜ 10.000 MΩ：±（2 % of setting + 0.013 MΩ） 10.000 MΩ ≦ R ＜ 100.000 MΩ：±（2 % of setting + 0.04 MΩ） 100.000 MΩ ≦ R ＜ 1.000 GΩ：±（2 % of setting + 0.31 MΩ） 1.000 GΩ ≦ R ＜ 5.000 GΩ：±（2 % of setting + 13 MΩ） | ||
| 確度*6 （GNDがLowの場合） （i：測定電流） （R：測定抵抗） | 5 nA ≦ i ≦ 50 nA*4 | 500.000 MΩ ≦ R ＜ 1.000 GΩ：±（25 % of setting + 0.51 MΩ） 1.000 GΩ ≦ R ＜ 10.000 GΩ： ±（25 % of setting + 15 MΩ） 10.000 GΩ ≦ R ≦ 100.000 GΩ： ±（30 % of setting + 210 MΩ） | |
| 50 nA ＜ i ≦ 100 nA*4 | 200.000 MΩ ≦ R ＜ 1.000 GΩ：±（20 % of setting + 0.51 MΩ） 1.000 GΩ ≦ R ＜ 10.000 GΩ：±（20 % of setting + 15 MΩ） 10.000 GΩ ≦ R ≦ 50.000 GΩ：±（20 % of setting + 60 MΩ） 50.000 GΩ ≦ R ≦ 100.000 GΩ：±（30 % of setting + 210 MΩ） | ||
| 100 nA ＜ i ≦ 200 nA*5 | 100.000 MΩ ≦ R ＜ 1.000 GΩ：±（10 % of setting + 0.51 MΩ） 1.000 GΩ ≦ R ＜ 2.000 GΩ：±（10 % of setting + 15 MΩ） 2.000 GΩ ≦ R ＜ 10.000 GΩ：±（10 % of setting + 20 MΩ） 10.000 GΩ ≦ R ＜ 50.000 GΩ：±（10 % of setting + 110 MΩ） | ||
| 200 nA ＜ i ≦ 1 µA*5 | 10.000 MΩ ≦ R ＜ 100.000 MΩ：±（5 % of setting + 0.06 MΩ） 100.000 MΩ ≦ R ＜ 1.000 GΩ：±（5 % of setting + 0.51 MΩ） 1.000 GΩ ≦ R ＜ 10.000 GΩ：±（5 % of setting + 15 MΩ） 10.000 GΩ ≦ R ＜ 25.000 GΩ：±（5 % of setting + 60 MΩ） | ||
| 1 µA ＜ i ≦ 1 mA*5 | 0.001 MΩ ≦ R ＜ 10.000 MΩ：±（2 % of setting + 0.013 MΩ） 10.000 MΩ ≦ R ＜ 100.000 MΩ：±（2 % of setting + 0.04 MΩ） 100.000 MΩ ≦ R ＜ 1.000 GΩ：±（2 % of setting + 0.31 MΩ） 1.000 GΩ ≦ R ＜ 5.000 GΩ：±（2 % of setting + 13 MΩ） | ||
| *1 200μA以下の判定には、Rise Timeが終了後3秒以上の時間が必要です。Low Pass Filterがオンの場合の判定には、Rise Timeが終了後10秒以上の時間が必要です。 *2 湿度70％rh以下（結露なし）、テストリードの揺れなどの外乱がない場合。 *3 多湿環境下で接地方式（GND）をLowに設定した場合には、本製品内部の高電圧配線部、および本製品とEUT間の高電圧配線部から接地に漏れ電流が発生します。この漏れ電流は、オプションの高電圧スキャナTOS9320の使用や配線状況によって数nA~数μAになり、測定確度に大きく影響します。オフセットを有効にして測定するとで、漏れ電流の影響を低減させることができます。 *4 100V以下の測定時は確度に10%を加算。 *5 100V以下の測定時は確度に5%を加算。 *6 湿度50%rh以上の環境下では測定電流を100nA 以上に限定（結露なし）、テストリードの揺れなどの外乱がなく、オフセットが有効の場合。 | |||
■タイマー機能
| 試験時間（Test Time）設定範囲 | 0.1 s ~ 1000.0 s、OFF | ||||
| 判定遅延時間（Judge Delay）設定範囲 *1 | 0.1 s ~ 100.0 s、AUTO *2 | ||||
| 確度 *3 | ±（100 ppm of setting + 20 ms） | ||||
| *1 Rise TimeとTest Timeを合計した時間より短い時間のみ設定できます。 *2 Delay AutoをONに設定した場合、充電時間が終了するまでUPPER判定を行いません。*3 Fall Timeを除く。 | |||||
■その他の仕様
| 接地方式 （GND） | Low とGuard に切り替え可能 | |||||
| Low | GND がLOW 端子に接続される。LOW 端子（シャシ）に流れる電流が測定される（通常用途）。 | |||||
| Guard *1 | GND がガードに接続される。LOW 端子に流れる電流のみが測定され、シャシに流れる電流は測定されない（高感度、高精度測定用途）。 | |||||
| フィルタ機能 | 電流計測回路にローパスフィルタを入れることが可能。*2 | |||||
| *1 EUTおよび治具などが接地される可能性がある、あるいは不明な場合には、絶対に GND をGuard に設定しないでください。電流計が短絡され、電流を測定できないため大変危険です。通常の用途ではGNDはLowに設定してください。 *2 Low Pass FilterがONの場合は、5秒以上の判定遅延時間および試験時間が必要。 | ||||||
AC/DC耐電圧・絶縁抵抗試験器 TOS-9301【キクスイ】の一般仕様
| バックアップ電池寿命 | 3 年（25 ℃にて） | ||
| 環境 | 設置場所 | 屋内 高度2000mまで | |
| 仕様保証範囲 | 温度 | 5 °C~ 35 °C(部分放電試験は 18°C~ 28°C) | |
| 湿度 | 20 %rh ~ 80 %rh(部分放電試験は 20%rh~ 70%rh)(結露なし) | ||
| 動作範囲 | 温度 | 0 ℃~40 ℃ | |
| 湿度 | 20 %rh ~ 80 %rh（結露なし） | ||
| 保存範囲 | 温度 | -20 ℃~70℃ | |
| 湿度 | 90 %rh 以下（結露なし） | ||
| 電源 | 公称電圧範囲（許容電圧範囲） | 100 Vac ~ 120 V ／ 200 V ~ 240 V（90 Vac ~ 132 V ／ 170 V ~ 250 V） | |
| 消費電力 | 無負荷時（READY） | 100 VA以下 | |
| 定格負荷時 | 最大800 VA | ||
| 許容周波数範囲 | 47 Hz~63Hz | ||
| 絶縁抵抗（AC LINE- シャシ間） | 30 MΩ 以上（500 Vdc） | ||
| 耐電圧（AC LINE- シャシ間） | 1500 Vac、1 分間、20 mA 以下 | ||
| 接地連続性 | 25 Aac ／ 0.1 Ω 以下 | ||
| 質量 | 約 18 kg | ||
| AC/DC耐電圧・絶縁抵抗試験器 TOS-9301のカタログ | |
.
