AC/DC耐電圧試験器 TOS-5051A レンタル

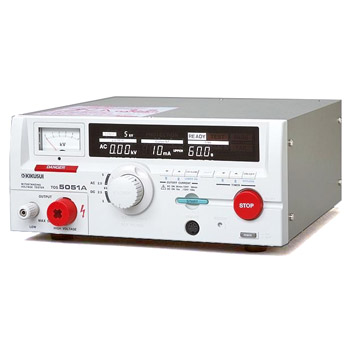

AC/DC耐電圧試験器 TOS-5051A【キクスイ】の概要

各種安全規格に基づく電子機器・電子部品の耐電圧試験をおこなうための専用試験器です。 TOS5051AはAC／DC5kV、耐電圧試験器のモデルで新たにRS-232Cインターフェースを標準装備しました。PCおよびシリアルプリンタに直結して試験データの記録・保存が可能となりますので品質管理を一段と高めることができます。

AC/DC耐電圧試験器 TOS-5051A【キクスイ】の特徴

・各種安全規格に準拠。
・DC出力も可能。（TOS5051A）
・デジタル電圧計・電流計。
・デジタルタイマー。
・良否判定にウインドウ・コンパレータ方式を採用。
・各種リモートコントロール機能装備。
・各種信号出力機能。
・自動放電機能。（TOS5051A：DC時）
・ゼロ投入スイッチ搭載。
・RS-232Cインターフェース標準装備。

AC/DC耐電圧試験器 TOS-5051A【キクスイ】の仕様

型番		TOS5051A
試験電圧
印加電圧		AC／DC 0〜2.5kV／0〜5kV
AC
最大定格出力（公称の電源電圧時）		500VA／5kV・100mA
波形		商用電源波形
電圧変動率（公称の電源電圧時）		15％以下（最大定格負荷→無負荷にて）
スイッチング		スイッチングゼロ投入スイッチ使用
DC
最大定格出力（公称の電源電圧時）		50W／5kV・10mA
リップル		5kV無負荷にて 100Vp-p Typ. 最大定格出力にて 100Vp-p Typ.
電圧変動率（公称の電源電圧時）		3％以下（最大定格負荷→無負荷にて）
出力電圧計
アナログ	スケール	AC／DC共用 5kV f.s
	使用計器階級	JIS 2.5級
	確度	±5％ f.s
	AC指示	平均値応答／実効値目盛り
デジタル	フルスケール	2.5kV／5kV f.s
	確度	±1.5％ f.s
	AC応答	平均値応答／実効値表示
電流計
デジタル	確度	上限基準値の±（5％＋20μA）
	AC応答	平均値応答／実効値表示
良否判定機能
判定方式		ウインドウ・コンパレータ方式 ・上限基準値以上の電流を検出した場合にFAILと判定 ・検出した電流値が下限基準値以下の場合にもFAILと判定 ・FAILと判定した時には、出力を遮断しFAIL信号を発生 ・設定時間が経過し、異常がなければPASS信号を発生
上限基準値判定範囲		AC：0.1〜110mA DC：0.1〜11mA
下限基準値判定範囲		AC：0.1〜110mA DC：0.1〜11mA
判定確度		上限基準値に対して±（5％＋20μA）
電流検出方法		電流検出方法電流の絶対値を積分し、基準値と比較
校正		純抵抗負荷を用いて正弦波の実効値で校正
検出に必要な無負荷　出力電圧		AC100mA設定にて 約460V
		DC10mA設定にて 約100V
時間設定
設定範囲		設定範囲0.5〜999s 　タイマー・オフ機能付
確度		±20ms
ＲＳ-232Ｃインターフェース
コネクタ		9ピンATタイプコネクタ（ＰＣとの接続の際はＤ-sub9ピンメスコネクタのクロスケーブルを使用して下さい）
プロトコル		9600bps,8bitDATA,Non-parity,stopBit1
機能		試験結果、状態、測定値の読み出しと試験の開始、終了 （試験条件の設定は出来ません）
電源
電源		100V±10％　50／60Hz（工場オプションにより、公称電圧110V、120V、220V、230V、240Vに対応可能）
消費電力（無負荷／定格負荷）
電源電圧　100V時		50VA以下／約610VA
電源電圧　100V〜120V時		50VA以下／約630VA
電源電圧　220V〜240V時		50VA以下／約640VA
安全性 （※1）
		以下の指令および規格の要求事項に適合 低電圧指令 2006/95/EC 、EN61010-1 Class I、Pollution degree 2
電磁適合性EMC （※1,※2）
		以下の指令および規格の要求事項に適合 EMC指令 2004/108/EC EN61326 Emission: Class A Immunity:minimum requirements EN61000-3-2 EN61000-3-3 適合条件： 1.高電圧テストリードTL01-TOSを使用 2.外部で放電がないこと 3.SIGNAL I/Oを使用する場合は3m未満のシールドケーブルを使用
環境
使用温度・湿度範囲		5〜35℃／20 〜80％rh
動作温度・湿度範囲		0〜40℃／20 〜80％rh
保存温度・湿度範囲		−20〜70℃／ 80％rh以下
寸法（　）は最大部
		320(330)W×132（150）H×300（365）Dmm
質量
電源電圧　100V時		約16kg
電源電圧　100V〜120V時		約18kg
電源電圧　220V〜240V時		約19kg
付属
高圧テストリード		高圧テストリード5kV以下用TL01-TOS(1.5m長)
その他		14ピン　アンフェノールプラグ（組立式）
※1：特注品、改造品には適応されません。 ※2：パネルにCEマーキングの表示のあるモデルに限ります。
