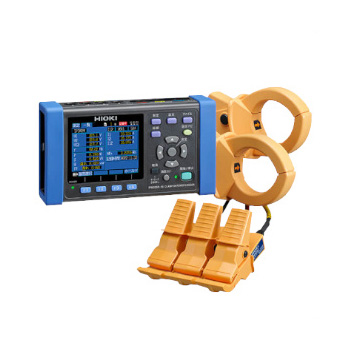

クランプオンパワーロガー PW3365-10 レンタル
| 機材名称 | クランプオンパワーロガー |
|---|---|
| 型番 | PW3365-10 |
| メーカー | 日置電機 |
※クリックするとお気に入り登録できます。→
| 機材名称 | クランプオンパワーロガー |
|---|---|
| 型番 | PW3365-10 |
| メーカー | 日置電機 |
今すぐ機材が使いたい! 今すぐ価格が知りたい!
※クリックするとお気に入り登録できます。→
クランプオンパワーロガー PW3365-10【日置電機】の特徴
- ・ケーブルの上から電圧測定、短絡の危険ゼロ
- ・単相から三相4線、400Vラインまで対応
- ・有効測定範囲90V~520Vまで
- ・基本波~13次までの高調波を測定
- ・狭いキュービクルの中でも設置できるポータブル設計
- ・SDカードに長期保存可能
- ・設定ナビ機能が確実な接続をサポート(接続状態をリアルなグラフィック画面でご案内)
- ・WHM(電力量計)結線確認機能を搭載
クランプオンパワーロガー PW3365-10【日置電機】の仕様
■本体| 測定ライン(測定可能回路数) | 50/60Hz,単相2線(1回路/2回路/3回路),単相3線(1回路),三相3線/三相4線(1回路),電流のみ1~3CH | |
|---|---|---|
| 測定項目 | 電圧実効値,電流実効値,電圧基本波値,電流基本波値,電圧基本波位相角,電流基本波位相角,周波数(U1),電圧波形ピーク(絶対値),電流波形ピーク(絶対値),有効電力,無効電力,皮相電力,力率(遅れ/進みの表示あり)または変位力率(遅れ/進みの表示あり),有効電力量(消費・回生),無効電力量(遅れ・進み),電気料金表示,有効電力デマンド量(消費・回生),無効電力デマンド量(遅れ・進み),有効電力デマンド値(消費・回生),無効電力デマンド値(遅れ・進み),力率デマンド | |
| 高調波 | 高調波電圧,高調波電流,電圧総合高調波歪み率(THD-FまたはTHD-R),電流総合高調波歪み率(THD-FまたはTHD-R),第13次まで | |
| 電圧レンジ | AC400V(有効測定範囲：90.0V~520.0V) | |
| 電流レンジ | AC500.00mA~5.0000kAまで(使用するセンサにより測定範囲が異なる),AC 50.000mA~5.0000A(漏れ電流のみ) | |
| 電力レンジ | 200.00W~6.0000MW(電圧/電流レンジと測定ラインの組合せによる) | |
| 基本確度 | 電圧 | ±1.5%rdg.±0.2%f.s(PW3365+PW9020組合わせ確度) |
| 電流 | ±0.3%rdg.±0.1%f.s.+電流センサ確度 | |
| 電力 | ±2.0%rdg.±0.3%f.s.+電流センサ確度(力率=1) | |
| 表示更新レート | 約0.5s(SDカード・内部メモリアクセス時,LAN・USB通信時は除く) | |
| データ記録 | SD/SDHCメモリカード/内部メモリへリアルタイム保存 | |
| 保存インターバル時間 | 1~30秒,1~60分,14切替え | |
| 保存項目 | 測定値保存 | 平均値のみ,平均・最大・最小値 |
| 画面コピー | BMP形式(最短インターバル時間5分毎に保存可) | |
| 波形保存 | バイナリ形式(最短インターバル時間1分毎に保存可) | |
| インタフェース | SD/SDHCメモリカード | - |
| LAN100BASE-TX | HTTPサーバ機能,通信ソフトによる設定・データダウンロード | |
| USB2.0 | PCと接続時SDメモリカードと内部メモリをリムーバブルディスクと認識, 通信ソフトによる設定・データダウンロード | |
| 機能 | 結線確認,設定ナビ,時計,他 | |
| 電源 | ACアダプタZ1008(100V~240V,50/60Hz),45VA(ACアダプタ含む) | |
| 寸法 | 180(W)×100(H)×48(D)mm(バッテリセットPW9002装着なし) | |
| 重量 | 540g(バッテリセットPW9002装着なし) | |
■電圧センサ PW9020
| 測定可能導体種類 | 被覆電線(IV,CV 相当),金属部 ※シールド電線不可。多芯のケーブルや被覆が厚いケーブルは正確に測定できない恐れがあります。 |
|
|---|---|---|
| 測定可能導体径 | 仕上がり外形 | φ6mm~φ30mm |
| IV電線 | 8 mm^2~325 mm^2 | |
| CV電線 | 2 mm^2~250 mm^2 | |
| 測定可能範囲 | 90V~520V | |
| コード長 | 約3.0m(コード中間に中継ボックス有り) | |
[オプション]パワーロガービューワ SF1001
■仕様| 説明 | 電力ロガー用表示解析ソフト。SDカード・内部メモリに保存したデータをパソコンに取り込み、表示・集計および解析へと展開できます。 | ||
|---|---|---|---|
| 読込み対応機種 | PW3360/3365s, 3169s, 3168s | ||
| 動作環境 | Windows 10 (32bit/64bit), Windows 8/8.1 (32bit/64bit), Windows 7 SP1以上(32bit/64bit) | ||
| 時系列グラフ表示 | [表示項目] 電圧, 電流, 有効電力, 無効電力, 皮相電力, 力率, 周波数, 有効電力量, 無効電力量, デマンド量, デマンド値, 電圧不平衡率, パルス, 高調波 (レベル/含有率/位相角/総合値/THD) [積み重ねグラフ表示] 最大16系統 [カーソル計測] 1カーソルによる測定値表示 | ||
| 帳票表示 | 表示項目は時系列グラフ表示と同様 [日報/週報/月報表示]: 指定した期間の日報/週報/月報を集計して表示 [負荷率演算表示]: 日報/週報/月報にて負荷率, 需要率を演算し結果表示 [時間帯別集計]: 4区分までの時間帯を指定し, 時間帯別にデータを集計 [電気料金換算表示]: 指定の係数で電気料金を換算表示 (参考値) | ||
| 波形表示 | 指定された日時の波形データを表示 | ||
| 高調波表示 | [リスト表示]: 指定された日時の高調波データをリスト表示 [グラフ表示]: 指定された日時の高調波データをバーグラフ表示 [カーソル計測]: 波形表示, グラフ表示で測定値のカーソル計測 | ||
| コピー機能 | 各表示を画像としてクリップボードへコピー可能 | ||
| 印刷機能 | 時系列グラフ表示, 帳票表示, 高調波表示, 設定表示で表示されている内容のプレビューおよび印刷 [コメント入力]: 各印刷で任意文字コメント挿入可 [ヘッダ/フッタ設定]: 各印刷でヘッダ/フッタの設定可能 [対応プリンタ]: 使用OSに対応しているプリンタ (カラー/モノクロ印刷可能) | ||
| レポート印刷 | 設定した期間の内容 (固定) を印刷 [出力内容]: 標準, 出力項目選択 [出力可能項目]: 時系列グラフ, 帳票, 日報, 高調波リスト, 高調波グラフ, 波形 [レポート作成方式]: 標準印刷 [レポート出力設定]: レポート出力設定を保存/読み込み | ||
| パワーロガービューワ SF1001 |  |
| クランプオンパワーロガー PW3365-10のカタログ | |
.
