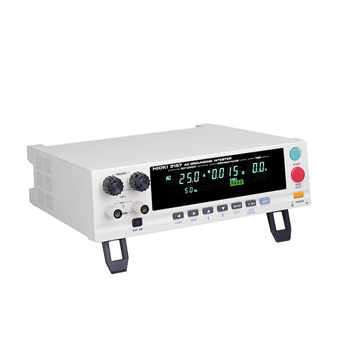

保護導通試験機 3157-01 レンタル
保護導通試験機 3157-01は測定対象に交流大電流(Max.31.0A)を流し、その時の電圧降下を測定する交流4端子測定法で低抵抗を測定する保護導通試験機です。
| 機材名称 | 保護導通試験機 |
|---|---|
| 型番 | 3157-01 |
| メーカー | 日置電機 |
※クリックするとお気に入り登録できます。→
| 機材名称 | 保護導通試験機 |
|---|---|
| 型番 | 3157-01 |
| メーカー | 日置電機 |
今すぐ機材が使いたい! 今すぐ価格が知りたい!
※クリックするとお気に入り登録できます。→
保護導通試験機 3157-01のレンタル事例
- 電気機器の保護導通抵抗測定
- 電気工作機器、配電盤のアース接続検査
- 医用設備の保護接地・等電位接地工事の検査
- 大電流を流しての接触状態の評価
保護導通試験機 3157-01【日置電機】の特徴
- ・国内外の各種安全規格・法律に準拠した保護導通試験が容易に可能、医療用電気機器および一般電気機器の保護導通抵抗測定、電気工作機器、配電盤設置の際のアース接続検査、医療設備の保護接地、等電位接地工事の検査、大電流を流しての接触状態の評価
- ・負荷変動でも安定した定電流を印加できるフィードバック制御方式
- ・被試験機器に接続確認後、電流を印加するソフトスタート機能
保護導通試験機 3157-01【日置電機】の仕様
| 基本測定機能 | 交流4端子低抵抗測定 |
|---|---|
| 表示 | 蛍光表示管 (ディジタル表示) |
| 設定電流範囲 | AC 3.0 A~31.0 A, 分解能: 0.1 A (0.1 Ω 抵抗負荷にて) |
| 最大出力電力 | 130 VA (出力端子にて) |
| 開放端子電圧 | AC 6 V以下 |
| 発生周波数 | 50 Hzまたは60 Hz正弦波 (設定可能) |
| 抵抗測定範囲 | 0~1.800 Ω (0.001 Ω分解能), 確度: ± (2 % rdg. +4 dgt.) (ゼロアジャスト後) |
| 電圧測定範囲 | 0~6.00 V (単レンジ0.01 V分解能) |
| 確度 | ± (1 % rdg. +5 dgt.) |
| モニタ | AC 0 ~35.0 A/ AC0~6 V, 2 回/秒 |
| タイマ表示 | 測定スタート後, 設定時間からの減算表示, あるいは経過時間表示 |
| タイマ設定 | 0.5 s~999 s |
| コンパレータ | 上下限設定による判定, ブザーおよびコンパレート結果出力 |
| メモリ機能 | 試験設定のメモリ, 最大20通り |
| インタフェース | EXT I/O, EXT SW, GP-IBまたはRS-232C (オプション) |
| 電源 | 3157: AC 100 V~120 V (50/60Hz), 350 VA max. 3157-01: AC 100 V~120 V/ 200 V~240 V (切換え,50/60Hz) |
| 寸法 | 320W × 90H × 263D mm |
| 質量 | 7 kg |
