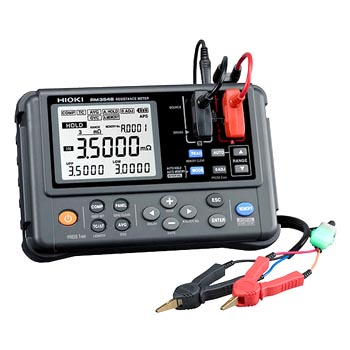

抵抗計 RM3548 レンタル
抵抗計 RM3548は、μΩからMΩまで測れる高確度ポータブル抵抗計です。使いやすいレンジ構成(測定範囲 0.0μΩ から 3.5000MΩ、最高分解能 0.1μΩ、基本確度 0.02%、最大測定電流 1A)になっています。
| 機材名称 | 抵抗計 |
|---|---|
| 型番 | RM3548 |
| メーカー | 日置電機 |
※クリックするとお気に入り登録できます。→
| 機材名称 | 抵抗計 |
|---|---|
| 型番 | RM3548 |
| メーカー | 日置電機 |
今すぐ機材が使いたい! 今すぐ価格が知りたい!
※クリックするとお気に入り登録できます。→
抵抗計 RM3548のレンタル事例
- 大型トランス・モータ、電源設備内の導通抵抗測定
- 自動車のアースラインやボディの溶接・かしめ部分の導通確認
抵抗計 RM3548【日置電機】の特徴
- ・ポータブルでも確かなスペック(高確度0.02%rdg.)
- ・メンテナンス・大型製品の検査・測定に最適な形状
- ・ウォームアップ不要、ゼロアジャスト不要
- ・過電圧耐性を大幅に向上(DC70V まで保護)
抵抗計 RM3548【日置電機】の仕様
| 測定範囲 | 抵抗測定:0.0000mΩ(3mΩレンジ)から 3.500 0MΩ(3MΩレンジ)、10レンジ 温度測定(サーミスタ)：-10.0 から 99.9℃ |
|---|---|
| 測定方式 | 直流4端子法(定電流)、バナナ端子 |
| レンジ切換 | オートレンジ/マニュアルレンジ |
| 温度補正 | 基準温度設定範囲：-10℃から99.9℃、温度係数設定範囲：-9999ppm/℃から +9999 ppm /℃ |
| ゼロアジャスト | 各レンジの±3%f.s.以内(f.s.=30000dgt.) |
| トリガ | 内部トリガ |
| 測定スピード | 固定 |
| 表示更新レート | OVCなし：約100ms、OVCあり：約230ms |
| ディレイ | 内部固定値/10から 1000ms(7設定) |
| 機能 | 温度補正機能/温度換算機能/オフセット電圧補正機能(OVC)/コンパレータ(ABS/REF％)/長さ換算/判定音設定/オートホールド/オートパワーセーブ(APS) |
| 測定異常検出 | オーバーレンジ検出、電流異常検出、回路保護検出、ヒューズ断線検出 |
| アベレージ | OFF、2/5/10/20回 |
| パネルセーブ・パネルロード | 9種類 パネルセーブ項目：抵抗測定レンジ、測定スピード、アベレージ、コンパレータ、判定音、スケーリング、温度補正(TC)、オートホールド、ゼロアジャスト |
| メモリ機能 | マニュアル/オートメモリ/インターバルメモリ ブロック数：10 メモリ個数：(マニュアル、オート)最大1000 個、 (インターバル)最大 6000 個 インターバル：0.2 から 10.0 s(0.2 sステップ) メモリデータの取得：表示、USBマスストレージ(CSV, TXTファイル) |
| インタフェース | 通信インタフェース |
| 通信/インタフェース | USB |
| USB | クラス：USBマスストレージクラス(読み取り専用) |
抵抗計 RM3548【日置電機】の一般仕様
| 使用温湿度範囲 | 0℃から40℃、80%rh以下(結露しないこと) |
|---|---|
| 保存温湿度範囲 | -10℃から50℃、80%rh以下(結露しないこと) |
| 使用場所 | 屋内使用、汚染度2、高度2000m以下 |
| 電源 | DC1.5V×8(単3形アルカリ乾電池(LR6)×8) |
| 連続使用時間 | 3mΩレンジで10秒間に1秒間測定の場合：約10時間(新品のアルカリ乾電池使用時) |
| 定格電力 | 5VA max. |
| 外形寸法 | 約192W×121H×55Dmm(突起物含まず) |
| 質量 | 約770g |
| 適合規格 | 安全性：EN61010 EMC：EN61326 |
抵抗計 RM3548【日置電機】の測定確度
【抵抗測定確度】確度保証条件
・温湿度範囲 23℃ ±5℃、80% rh 以下(結露なきこと)
・確度保証期間 1 年、調整後確度保証期間 1 年
・0 から 18、28 から 40℃では、温度係数 ±(測定確度の 1/10)/℃ を加算
確度：±(%rdg. + %f.s.)(f.s.=30,000dgt.として計算、0.010%f.s. =3dgt.)
| レンジ | 最大表示 *1,*2 | 測定確度 *3 | 測定電流 *4 | 開放電圧 |
| 3 mΩ | 3.500 0mΩ | 0.100 + 0.200 (0.100 + 0.020) | 1A | 5.5Vmax |
| 30mΩ | 35.000mΩ | 0.100 + 0.020 (0.100 + 0.010) | ||
| 300mΩ | 350.00mΩ | 0.100 + 0.010 (0.100 + 0.010) | 300mA | |
| 0.020 + 0.020 (0.020 + 0.010) | 100mA | |||
| 3Ω | 3.500 0Ω | 0.020 + 0.007 (0.020 + 0.007) | 100mA | |
| 30Ω | 35.000Ω | 0.020 + 0.007 (0.020 + 0.007) | 10mA | |
| 300Ω | 350.00Ω | 0.020 + 0.007 (0.020 + 0.007) | 1 mA | |
| 3kΩ | 3.500 0kΩ | 0.020 + 0.007 | ||
| 30kΩ | 35.000kΩ | 0.020 + 0.007 | 100μA | |
| 300kΩ | 350.00kΩ | 0.040 + 0.007 | 5μA | |
| 3MΩ | 3.500 0MΩ | 0.200 + 0.007 | 500nA | |
| *1 マイナス側は -10%f.s. まで *2 最大表示範囲は最大測定範囲と同じ *3 測定確度の( )はオフセット電圧補正(OVC)ON の場合 *4 測定電流確度は ±5% |
||||
| 確度補償範囲 | -10.0 から 99.9 ℃ |
| 表示更新レート | 約2ｓ |
