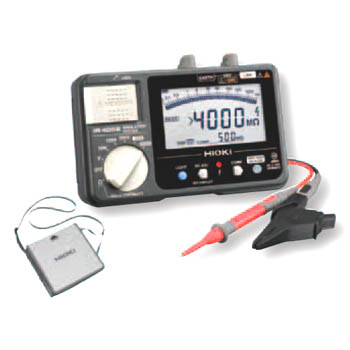

絶縁抵抗計 IR4052-10 レンタル
絶縁抵抗計 IR4052-10はパッと判定一目でわかるコンパレータ機能（比較判定機能）が搭載されており、設定した基準値と測定値を比較し、PASS（良）・FAIL（否）を判定します。（絶縁抵抗測定と低抵抗測定で有効）安定した表示で読み取りやすいので、作業効率があがります。
| 機材名称 | 絶縁抵抗計 |
|---|---|
| 型番 | IR4052-10 |
| メーカー | 日置電機 |
※クリックするとお気に入り登録できます。→
| 機材名称 | 絶縁抵抗計 |
|---|---|
| 型番 | IR4052-10 |
| メーカー | 日置電機 |
今すぐ機材が使いたい! 今すぐ価格が知りたい!
※クリックするとお気に入り登録できます。→
絶縁抵抗計 IR4052-10レンタル事例
- 電気機器や電気設備、配電線電路、家電、電子機器などの電気的な絶縁状態のチェックに
絶縁抵抗計 IR4052-10【日置電機】の特徴
- ・ドロッププルーフ
万一コンクリート上1mの高さから落としても十分耐える設計配慮 - ・AC/DC電圧測定（交流/直流自動判別機能付）
太陽光発電（PV）や電気自動車（EV）測定に役立つDC電圧測定機能を追加テスタの代替として使えます - ・200mA接地線導通チェック機能
道路運送車両の保安基準に沿ったEV、HEVの間接接触保護試験や、建築電気設備に関するJIS C 60364の保護導体の抵抗測定ができます - ・有効最大表示値
測定値が各ファンクションの有効最大表示値よりも大きい場合「＞」マークが表示されます - ・見やすい液晶画面
半透過型FSTN型液晶で、どの角度からも表示が見やすい - ・安全に配慮したダブルアクション
(1)500/1000Vレンジのみ、ファンクションキーを500Vまたは1000Vに合わせます
(2)点滅しているRELEASEキーを押します - ・バックライト（白色LED照明）
薄暗い現場での作業をサポート
絶縁抵抗計 IR4052-10【日置電機】の仕様
| IR4052-10：テストリードL9787付 | |||||
|---|---|---|---|---|---|
| 定格測定電圧(DC) | 50V | 125V | 250V | 500V | 1000V |
| 有効最大表示値 | 100MΩ | 250MΩ | 500MΩ | 2000MΩ | 4000MΩ |
| 中央表示値 | 2MΩ | 5MΩ | 10MΩ | 50MΩ | 100MΩ |
| 第1有効測定範囲[MΩ] | 0.200から10.00 | 0.200から25.0 | 0.200から50.0 | 0.200から500 | 0.200から1000 |
| 確度 | ±4%rdg. | ||||
| 第2有効測定範囲[MΩ] | 10.1から100.0 | 25.1から250 | 50.1から500 | 501から2000 | 1010から4000 |
| 確度 | ±8%rdg. | ||||
| その他の測定範囲[MΩ] | 0から0.199 | ||||
| 確度 | ±2%rdg.±6dgt. | ||||
| 定格測定電圧を維持できる下限抵抗値 | 0.05MΩ | 0.125MΩ | 0.25MΩ | 0.5MΩ | 1MΩ |
絶縁抵抗計 IR4052-10【日置電機】の基本仕様
| 表示器 | 半透過型 FSTN 液晶, バックライト, 【IR4052】バーグラフ |
|---|---|
| 機能 | 活線警告, 自動放電, 交流/直流自動判別機能, コンパレータによる判定機能, ヒューズ断線検出, ブザー, 電池の残量表示機能, 200mA接地線導通チェック |
| 【IR4052】付属機能 | 絶縁測定の桁数切替, 1分値の表示 |
| オートパワーセーブ | 約10分(最終操作より)電源投入オプションで解除可能 |
| 使用温湿度範囲 | -25から40℃, 90%rh以下(結露無きこと)40から65℃, 65℃で25%rhまで直線的に減少する相対湿度以下 |
| 保存温湿度範囲 | -25から65℃, 90%rh以下(結露無きこと) |
| 対地間最大定格電圧 | AC/DC 600V(測定カテゴリ III)予想される過渡過電圧6000V |
| 耐電圧 | AC7060V 50/60Hz 測定端子一括-筐体間 1分間 |
| IP 保護等級 | IP40(EN60529) |
| 適合規格 | EN61326(EMC) EN61557-1/-2/-4＊/-10 JIS C 1302(絶縁抵抗計)＊L9788-10を使用する場合は、パート4の4.3項(テストリードの入れ替え)に適合しません。 |
| ドロッププルーフ | コンクリート上1m |
| 電源 | 単3形アルカリ乾電池(LR6)×4 |
| 連続使用時間 | 約20時間(コンパレータ＆バックライトOFF, 500Vレンジにて測定端子間を開放して測定時) |
| 寸法 | 152W×92H×40D(mm) |
| 質量 | 440g(電池含む, テストリード含まず) |
絶縁抵抗計 IR4052-10【日置電機】の電圧測定仕様
| 直流電圧 | 表示レンジ (オートレンジ) |
4.2V | 42V | 420V | 600V |
|---|---|---|---|---|---|
| 最大表示値 | 4.200V | 42.00V | 420.0V | 750V | |
| 分解能 | 0.001V | 0.01V | 0.1V | 1 | |
| 確度 | ±1.3%rdg.±4dgt.(600V超の範囲は確度保証外) | ||||
| 交流電圧 | 表示レンジ (オートレンジ) |
420V(最小表示値：30.0V) | 600V | ||
| 最大表示値 | 420.0V | 750V | |||
| 分解能 | 0.1V | 1V | |||
| 確度 | ±2.3%rdg.±8dgt.(600V超の範囲は確度保証外) | ||||
| 測定原理 | 平均値整流実効値指示 | ||||
| 測定周波数 | 50/60Hz | ||||
| 直流/交流自動判別範囲 | 30V以上(50/60Hz)で交流と判定 | ||||
| 温度の影響 | 1℃あたり測定確度×0.1 (18から28℃を除く使用温度範囲で適用) | ||||
絶縁抵抗計 IR4052-10【日置電機】の低抵抗測定
| 表示レンジ (オートレンジ) |
10Ω | 100Ω | 1000Ω |
|---|---|---|---|
| 最大表示値 | 10.00Ω | 100.0Ω | 1000Ω |
| 分解能 | 0.01Ω | 0.1Ω | 1Ω |
| 確度(ゼロアジャスト後) | 0から0.19Ω：±3dgt. 上記以外：±3%rdg.±2dgt. |
±3%rdg.±2dgt. | |
| 測定電流 | 200mA以上(ゼロアジャスト前に6Ω以下のとき) | ||
| 過負荷保護 | AC600V 10秒間(ヒューズによる保護) | ||
