管内カメラ Gラインスコープ 2830【レッキス工業 】の特長

・対角約160°超広角レンズ/クラス最軽量5.0ｋｇ/高輝度白色LED/10m防水カメラ/25万画素
・液晶モニタ/距離表示/9.6Vバッテリー使用可能

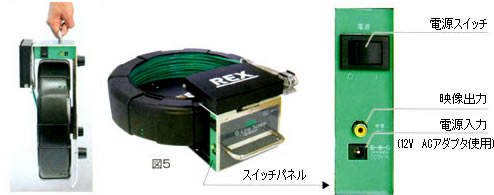

・ケーブルドラム
ケーブルドラムは軽量で可搬性に優れています。スリップリングを内蔵しているため、ケーブル振出し、巻取りがスムーズです。

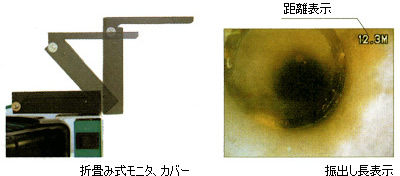

5.5型　TFTカラー液晶モニタ
●高輝度LCD採用。
●折畳み式でコンパクト。携帯に便利です。
●画面にケーブル振出し長を表示(0.1m刻み)できます。

携帯に便利なオールインワン。超軽量5.0kg！
カメラ、モニタ、ケーブル、ドラムが全て一体のオールインワン設計。

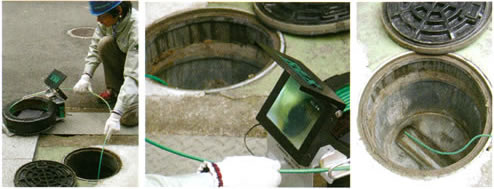

排水管検査作業例

カメラケーブル

芯材にFRP(繊維強化プラスチック)を使用し、適度な剛性と屈曲弾性を持たせ、管内への押し込み性と曲管通過性を両立しました。 90°エルボ2箇所の通過(φ40)が可能です。 (管内の状態によります。)

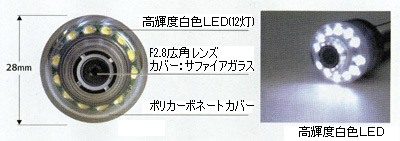

カメラヘッド

構造
●外径28mmで、φ40の曲管もスムーズに通過できます。
●防水構造(JIS-IP68、水深10m)で、水中使用にも支障ありません。
●レンズカバーには、割れにくく傷つきにくいサファイアガラスを使用。
●衝撃に強いポリカーボネートのクリアヘッドカバー採用。

光学系
●対角約160°の視野を持つ超広角レンズを採用。管壁により正対した側視映像に近い角度で管内の検査を行えます。また、光学的にも深度が深く、鮮明な映像を得ることができます。

照明
●光源に高輝度白色LEDを採用。検査途中での煩わしい照明切れがなく、検査効率が向上します。

管内カメラ Gラインスコープ 2830【レッキス工業 】の仕様

メーカー		REX
寸法		350(W)×413(D)×178(H)mm
質量		5.0kg
電源		AC100V　50/60Hｚ　(ACアダプタ使用)
消費電流		約0.15A　(ACアダプタ使用)
動作環境		温度：0℃から+40℃
カメラ ヘッド	適応管径	φ30からφ110
	曲管通過能力	90°エルボ2箇所程度(φ40から) *1
	防水構造	水中形防水構造 JIS-IP68 水深10m
	照明	白色LED　12灯
カメラ ケーブル	径/長さ	φ6.6/30m(有効長28m)
	最小曲げ半径	R100(常温にて)
レンズ	F2.8　ｆ=2mm (焦点調整範囲：10mm - ∞)
	画角	約160°(対角)
カメラ部	TV方式	NTSC方式準拠
	撮像素子	25万画素　1/4インターライン方式CCD
	距離表示	0.1m刻み表示
モニタ	LCD モニタ	5.5型　TFTカラー液晶モニタ

*1 管内のバリ、異物、変形等の条件により異なります。

管内カメラ Gラインスコープ 2830の簡易取扱説明書はこちらからご覧ください。

管内カメラ Gラインスコープ 2830【レッキス工業】の簡易取扱説明書

【管内カメラ Gラインスコープ 2830の使用方法】

1、液晶モニター確認・設定

（1）ACケーブルを本体に接続し、コンセントに差し込みます。

（2）フードと液晶モニターを見やすい状態にSETし、本体左側面の電源スイッチをONにしてください。

（3）液晶モニターに映像が写っていることを確認します。

（4）モニター右上に距離表示が出ていることをご確認ください。

（5）モニター下にある「表示リセット」ボタンを押すと距離の表示/非表示が選択できます。

（6）距離を表示中に「表示リセット」ボタン長押しすると距離表示は「0」にリセットされます。

2、管内検査

（1）カメラヘッドをホルダーから取り外します。

（2）ケーブルをゆっくり引き出し、カメラヘッドを検査する管内へ挿入してください。

（ケーブルを早く引き出したり、無理に強い力で引張ると破損の原因になります）

（カメラヘッドは大変壊れやすいので取り扱いにはご注意ください）

（3）管内の様子をモニターで確認します。

3、収納方法

（1）故障の原因となりますので使用後は全体に付着した汚れ・水分を必ずふき取ってください。

（カメラケーブル部以外は防水仕様ではありません。必ずふき取り作業を行ってください）

（2）収納時ケーブルが折れ曲がると破損の原因になります。収納時ご注意ください。
