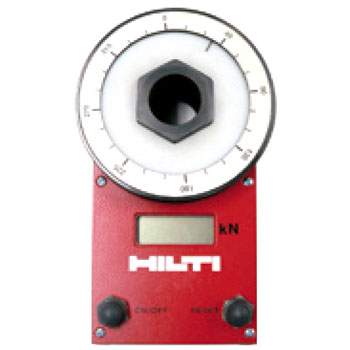

非破壊テスター DPG100 レンタル
非破壊テスター DPG100は、小型で軽量なので高所作業や天井、壁、床面でのアンカーボルトの検査が手軽に行えます。最大荷重は100kNです。
| 機材名称 | 非破壊テスター |
|---|---|
| 型番 | DPG100 |
| メーカー | ヒルティ |
| 機材名称 | 非破壊テスター |
|---|---|
| 型番 | DPG100 |
| メーカー | ヒルティ |
今すぐ機材が使いたい! 今すぐ価格が知りたい!
非破壊テスター DPG100のレンタル事例
- 施工した外装タイルの引張荷重（付着強度）の確認試験。
- 外壁仕上げ材の劣化調査・補修調査・施工の確認試験。
- 屋上防水層下地の引張荷重（付着強度）の確認試験。
- 耐震補強用炭素繊維シートなどの引張荷重（付着強度）の確認試験。
- 現場での補修用アンカーピン・各種ねじ・釘などの引張強度の確認試験
- 建築物、建造物の施工管理に。
非破壊テスター DPG100【ヒルティ】の特徴
- 小型で軽量、デジタル表示で読み取り簡単！変異測定可能
非破壊テスター DPG100【ヒルティ】の.試験方法
- 測定するアンカーボルトに本体を通す。(雌ねじの場合は全ねじボルトを取り付ける。)
- 本体の電源を入れ、アダプターナットを取り付ける。テンショナーと接続します。
- アダプターナットを手で軽く締め付け、0.3から0.5kN の予荷重をかける。
- リングレンチを回し、荷重をかける。
- 本体のデジタル表示を確認し、所定の荷重値に到達した時点で検査終了とする。
■試験装置概各部名称
| 品番 | 品名 | 品番 | 品名 |
| 1 | ON、OFFスイッチ(S) | 5 | 分度器付回転リング |
| 2 | リセットボタン(T) | 6 | 荷重デジタル表示 |
| 3 | アダプターナット | 7 | 電池カバー、銘板 |
| 4 | 回転角指示盤 |
非破壊テスター DPG100【ヒルティ】の仕様
| 名称 | 非破壊テスター DPG100 |
|---|---|
| 本体重量 | 3kg |
| 標準セット重量 | 10kg |
| 測定範囲 | アンカーサイズ M6,M8,M10,M12,M16,M20,M24(0〜100kN) |
| ナット幅 | 36mm |
| 測定誤差 | ±0.3kN(±30kgf) |
| 傾斜補正範囲 | 2.5度 |
| 電源電圧 | 9V 乾電池(006P) |
| 電源電流 | 7mA |
| 乾電池の寿命 | 実働50時間 |
| 適正使用温度 | -5℃〜＋60℃ |
| 標準セット | ・DPG 100テスター本体 ・スレッドロッド(M6〜M24) ・アダプター(M6〜M24) ・スペーサー ・中間スペーサー ・リングレンチ(32×36) ・電池9V ・プラスティックケース |
| 非破壊テスター DPG100のカタログ | |
| 非破壊テスター DPG100の取説 | |
.
